Cómo cambiar la dirección del flujo de aire
La REJILLA DE SALIDA viene instalada de fábrica para proporcionar
un ujo de aire con un ángulo de inclinación hacia arriba de 45° hacia
el interior de la habitación. (Dirección 1 en la Figura 5.) Si desea un
ujo de aire vertical (Dirección 2), es posible modicar la dirección
girando la REJILLA DE SALIDA.
Desenchufe el acondicionador de aire.
Retire el RETÉN DE LA REJILLA DE SALIDA jado con un tornillo
en el lado derecho de la rejilla.
Retire la REJILLA DE SALIDA de las ranuras de retención, situadas
cerca de los CONTROLES, y gírela como se indica en la Figura 5.
Vuelva a instalar la REJILLA DE SALIDA colocándola en las ranuras
de retención. Vuelva a jar el RETÉN DE LA REJILLA DE SALIDA con
el tornillo de retención. La unidad está lista para funcionar.
Cómo cubrir los orificios del panel protector
interno
Se incluyen dos tapones beis en una bolsa de plástico pegada con
cinta adhesiva al chasis WallMaster. Éstos pueden utilizarse para
taponar los dos oricios que quedan tras retirar el panel protector
interno (consulte la Figura 5). Los tapones deben colocarse antes de
instalar el bastidor del FRONTAL DECORATIVO.
Requisitos eléctricos
IMPORTANTE: Antes de comenzar la instalación propiamente dicha
del acondicionador de aire, consulte los códigos eléctricos locales y
la siguiente información.
El acondicionador de aire debe hallarse conectado a una fuente de
alimentación con idénticos valores nominales de tensión y frecuencia
de corriente alterna que los indicados en la placa de características
situada en el chasis. Sólo puede utilizarse corriente alterna (CA).
Consulte las páginas 3 y 7 si desea ver el tipo correcto de enchufe
para su modelo.
Un circuito sobrecargado ocasionará invariablemente la avería o el
fallo del acondicionador de aire, por lo que resulta extremadamente
importante que el suministro eléctrico y el cableado sean adecuados.
En caso de duda, consulte a su distribuidor o compañía eléctrica.
PROTECCIÓN PARA CIRCUITOS: Antes de instalar o reubicar su
acondicionador de aire para habitaciones Friedrich, compruebe el
amperaje nominal del cortacircuitos o fusible "RETARDADO". Consulte
la placa de características ubicada en el chasis del acondicionador de
aire para determinar el amperaje correcto del fusible o cortacircuitos
para su modelo. El valor nominal NO DEBE superar el valor indicado
en dicha placa. Si se conecta el acondicionador de aire a un circuito
protegido con un fusible, debe utilizarse un fusible "RETARDADO"
debido a las demandas momentáneas de alta corriente al poner en
marcha el aparato.

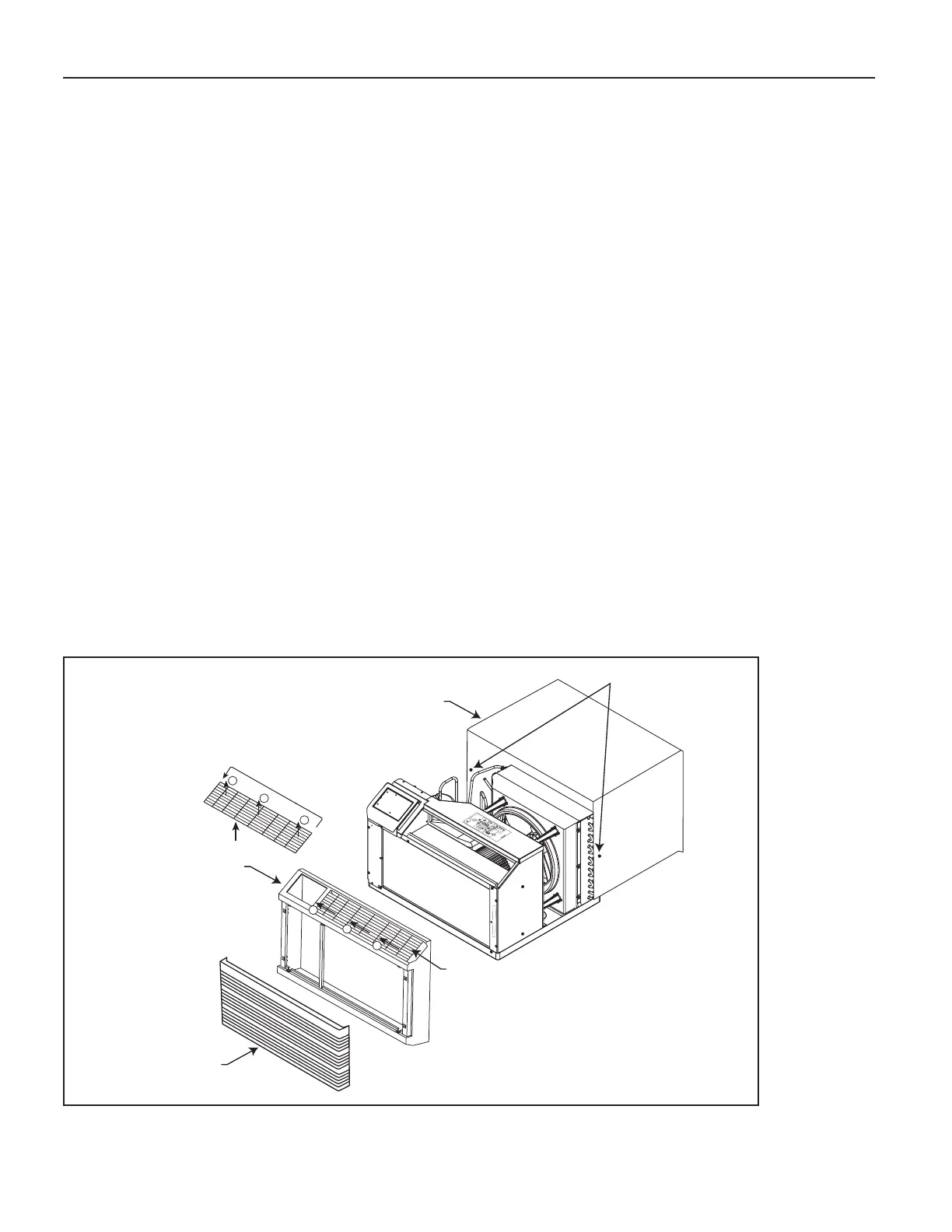

Figura 5
AB123456C35 67
MODEL# WS07 A1
0B
Rejilla
de entrada
Cubierta
decorativa
Base de empotraje
de la unidad "WSC"
Flujo de aire rotacion
en dos sentidos
Rejilla
de salida
1"
Diameter
Enchufe de 1" Diameter
1
1
1
2
2
2
