Herramienta de montaje suministrada
Preparacion de la pared
PASO 1 La abertura necesaria para la BASE DE EMPOTRAJE
WSC es de una altura de 17 ¼" pulgada por 27 ¼" pulgada
de ancho (438 mm x 692 mm).
PASO 2 Deben emplearse zapatas (lintels) para sostener el material
encima de la base de empotraje en aberturas de paredes
enchapadas de ladrillo o de albañilería. También debe
tenerse en cuenta lo siguiente:
Instrucciones de instalacion para la base de empotraje cubierta WSC

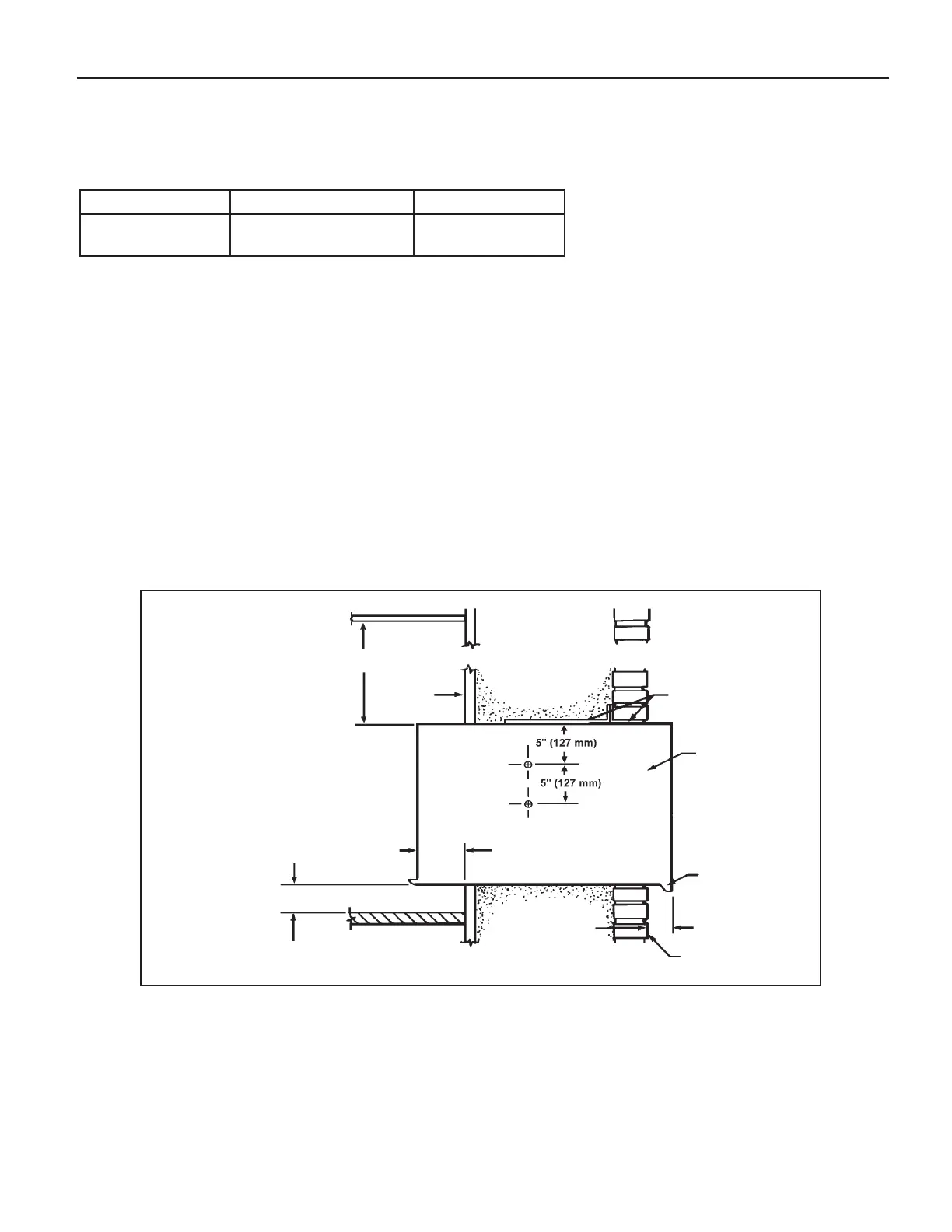

Figura 7
Pared
Interior
Zapatas
Base De Empotraje
(Cubierta) WSC
Extension De
Drenaje
Minimo ⅞" Pulgada
(22 Mm)
Espacio minimo requerido
de 1" pulgada (25 mm) a
los lados de la unidad
Minimo De
9
⁄
16
"
Pulgada (14 Mm)
Pared Exterior
A. Debe emplearse la base inferior (SB) u otro tipo de apoyo o
sostenimiento para la unidad en construcción de paredes tipo pánel
y otras paredes de menos de 8" pulgadas (200 mm) de grueso.
B. Deje una distancia mínima de 1" pulgada (25 mm) en cada lado
de la unidad, la pared y el piso dyacente. Donde se necesita una
base inferior, la distancia mínima del piso a la base de empotraje
será de 3 y ½" pulgada (90 mm). Para minimizar la posibilidad de
corto circuito en el condensador, el espacio libre mínimo entre el
cielo raso (techo) y la parte superior de la unidad debe ser de 24"
pulgadas (610 mm). (Ver Figura 7).
Minimo 1" Pulgada (25 Mm) 3 ½"
(90 Mm) Para La Base Inferior
Espacio minimo requerido de
24" pulgadas (610 mm), de la
parte superior de la base de
empotraje al cielo raso (techo).
ELEMENTO # DESCRIPCION CANTIDAD
1
TORNILLO #12A x 2"
PULGADAS
5
