920-007-13
Instructions D’installation pour L’enveloppe WSC
Préparation du mur
ÉTAPE 1 Pour une enveloppe WSC, l’ouverture du mur doit mesurer
17 ¼" de haut par 27 ¼" de large (438 mm x 692 mm).
ÉTAPE 2 Il faut utiliser des linteaux dans les ouvertures de murs à
parement de brique ou de maçonnerie pour supporter les
matériaux au-dessus de l’enveloppe WSC. Il faut toujours
considérer les éléments suivants.

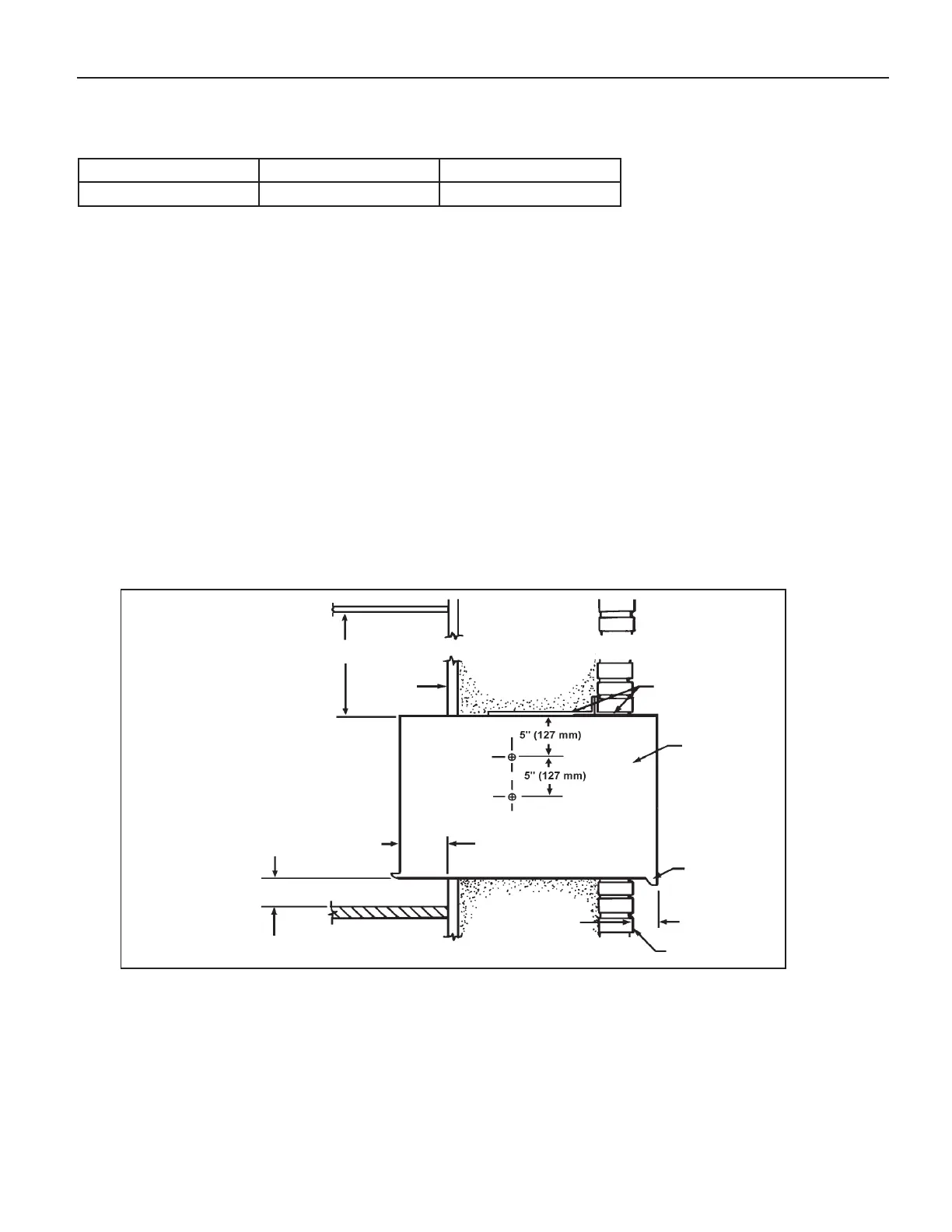

Figure 7
Linteaux
Enveloppe WSC
Rallonge
D’écoulement
Mur Extérieur
1" (25 Mm) Minimum
3 ½" (90 Mm) Pour Une Fondation
24" (610 Mm) Minimum Entre Le Haut De L’appareil
Et Le Plafond
Espace De 1" (25 Mm)
Nécessaire Sur Tous Les
Côtés De L’appareil
Mur
Intérieur
⅞" (22 Mm) Minimum
A. Il faut avoir une fondation SB ou un équivalent pour une construction
à panneaux façade ou pour des murs d’épaisseur inférieure à 8"
(200 mm).
B. Il faut allouer une distance de 1" (25 mm) sur tous les côtés entre
l’appareil et le mur ou le sol. Quand une fondation est utilisée, il faut
une distance minimum de 3 ½" (90 mm) entre le sol et l’enveloppe.
Pour minimiser les risques de cycles courts du compresseur, il faut
avoir une distance d’au moins 24" (610 mm) entre le plafond et le
haut de l’appareil (consulter la Figure 7).
9
⁄
16
" (14 Mm)
Minimum
N° DE RÉF DESCRIPTION QUANT
1 VIS, N° 12A x 2" 5
