Autres kits de vidange
DK (kit de vidange)
Quand la température ambiante tombe au-dessous de 37 °F (3 °C),
l’eau restant dans le bassin du plateau est vidée dans le plateau du
coffret des modèles WE et WY pour éviter le gel. (REMARQUE - Il
est possible d’avoir un débordement quand les modèles WS, WE
et WY sont utilisés en mode de refroidissement dans des climats
très humides). Pour ces cas particuliers, un kit de vidange en option
(accessoire n° DK) est offert pour éliminer l’eau.
Cet appareil est fourni avec un raccord de vidange qu’il est possible
d’installer sur le plateau pour permettre l’élimination de la condensation
du plateau. Vous devez avoir un tuyau de 3/8" de diametre en plastique
mince ou en cuivre pour l’attacher au raccord de drainage de la
condensation. Suivre les instructions suivantes.
ÉTAPE 1 Enlever la plaque de vidange à l’arrière du plateau
(consulter la Figure 12). Avec les vis de la plaque, installer
le joint et le raccord de vidange sur le plateau.
ÉTAPE 2 Enlever la pièce amovible sur le côté droit inférieur de la
grille arrière. Glisser le châssis dans le coffret WSC pour
que le raccord de vidange passe dans le trou de la pièce
amovible.

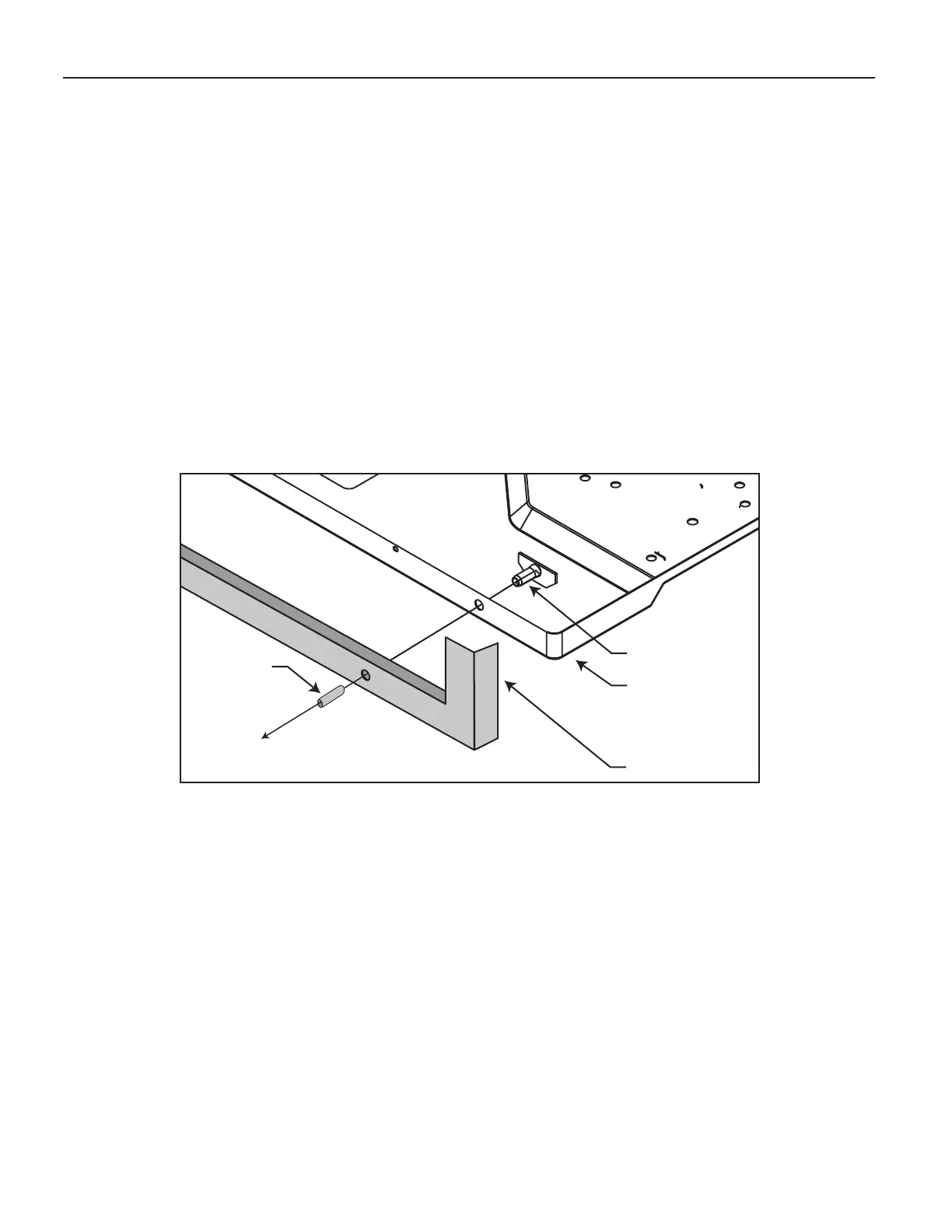

Figure 12
IDK (kit de vidange intérieur)
Les nouvelles constructions permettant l’installation de systèmes
de purge de condensation dans les murs peuvent utiliser le kit de
vidange intérieur de Friedrich (accessoires n° IDK) développé pour
installation au bas du coffret, la condensation sous la valve (modèles
avec chauffage et refroidissement seulement).
Plateau
Tuyau
d’écoulement
Raccord de drainage
de la condensation
Manchon
Élimination de la condensation (modèles WS, WE et WY)
ÉTAPE 3 Mettez le tuyau dans le raccord de drainage de la
condensation
Il faut enlever le tuyau avant de sortir le châssis du coffret pour faire
des réparations.
