49
920-007-13
ÉTAPE 5 INSTALLATION DU JOINT D’ÉTANCHÉITÉ DU
CHÂSSIS: Après avoir installé l’étagère, glissez le châssis
dans la garde de retenue jusqu’à environ 7,6 cm (3 po)
de l’insertion complète. Enfoncez le joint d’étanchéité
du châssis de 2,54 cm (1 po) profondément entre le
châssis et l’étagère (voir le croquis 11). Assurez-vous que
le joint d’étanchéité est installé en commençant par le
coin inférieur droit. Puis, passez-le par-dessus l’appareil
jusqu’au coin inférieur gauche. Par la suite, poussez le
châssis complètement au fond de l’étagère de sorte que
la devanture de plastique soit de niveau avec le devant de
celle-ci.
Si le joint d’étanchéité du châssis n’est pas installé,
l’appareil ne fonctionnera pas comme il se doit. Le bruit
dû au fonctionnement et les bruits provenant de l’extérieur
seront également ampliés.
Attacher le bâti sur le châssis avec les quatre vis 8A-
5
/
8
" dans les fentes du bâti et dans les trous du châssis.

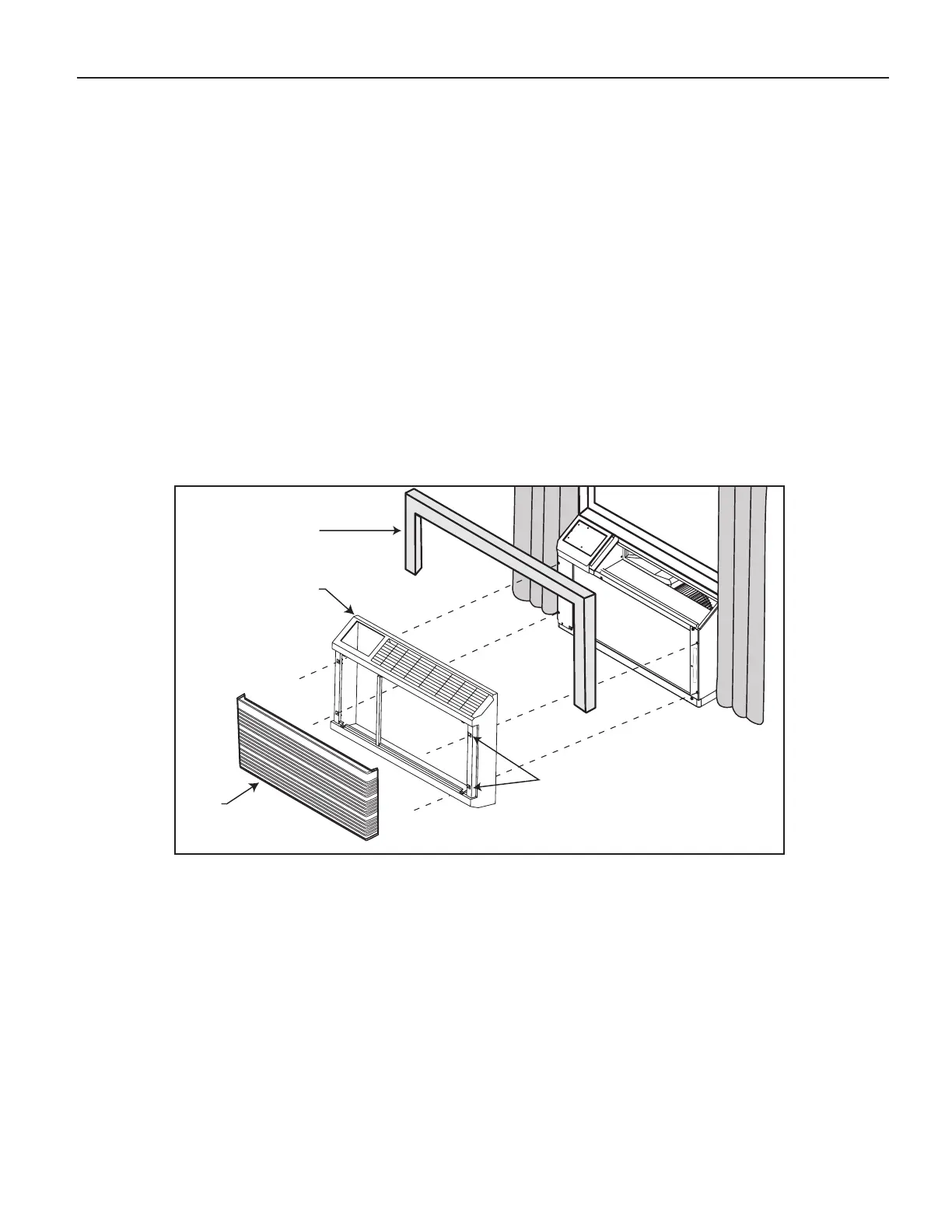

Figure 11
AB123456C35 67
MODEL# WS0 7A10B
Grille
d'admission
Panneau
Avant
Decoratif
Vis (4)
Joint d'étanchéité
du chassis
ÉTAPE 6 Prendre fermement la grille d’admission du panneau avant
décoratif aux coins supérieurs gauche et droit et tirer pour
la sortir du bâti du panneau avant décoratif. Tirer jusqu’à
ce que la grille sorte des agrafes de retenue supérieures.
Faire basculer vers soi, la soulever et la sortir des agrafes
de retenue inférieures. Mettre le bâti du panneau avant
décoratif en place sur l’ouverture du coffret et l’installer
sur le châssis avec quatre vis à tôle, comme montré sur
la Figure 11. Pour remettre la grille d’admission en place,
mettre le bas de la grille dans les agrafes de retenue
inférieures. Faire basculer le panneau avant vers le haut
et vers l’appareil. Appuyer doucement en haut et la grille
se met en position automatiquement dans les agrafes de
retenue supérieures.
