Installation de l’enveloppe
ÉTAPE 1 Après avoir déballé l’enveloppe WSC du carton, enlever
le panneau avant ondulé. Mettre l’enveloppe WSC
dans l’ouverture en suivant les instructions fournies
dans Paramètres d’installation. Attacher l’enveloppe sur
l’intérieur du mur avec deux vis n° 12A x 2" de chaque côté
de l’enveloppe (Figure 7). Mettre des cales en haut de
l’enveloppe, au milieu. Visser une vis n° 12A x 2 en haut
de l’enveloppe, près des cales. Installer les vis de l’intérieur
de l’enveloppe. Si l’ouverture n’a pas de cadre en bois,
utiliser des boulons à coquille d’expansion ou des boulons
à ailettes (pas fournis).
Paramètres d’installation
ÉTAPE 1 L’enveloppe WSC doit être mise en place de façon que la
rallonge d’évacuation s’étende d’au moins
9
⁄
16
" (1,5 mm)
au-delà du mur externe (Figure 7).
ÉTAPE 2 L’enveloppe WSC doit s’étendre d’au moins ⅞" (2 cm) au-
delà du mur interne.
ÉTAPE 3 L’enveloppe WSC doit être nivelé latéralement.

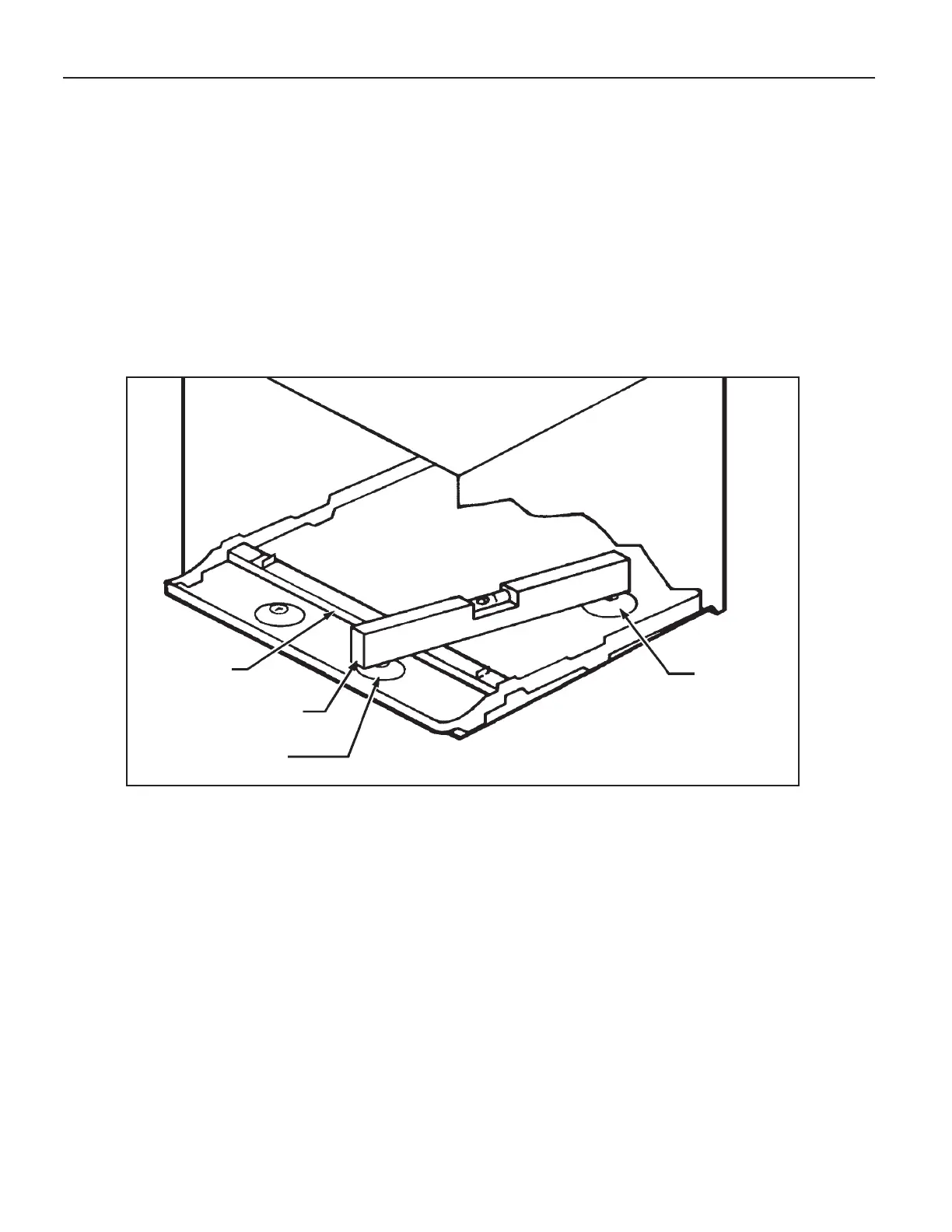

Figure 8
Bosse arrière
de support de
l’appareil
Bosse avant de support de
l’appareil
Niveau
Prolé
ÉTAPE 4 Il faut installer l’enveloppe WSC avec une légère pente
vers l’extérieur du bâtiment. Mettre le niveau pour qu’il
repose sur les bosses avant et arrière de support de
l’appareil, comme montré sur la Figure 8. La pente ne doit
pas dépasser un demi-bulle.
PRUDENCE - Il faut observer les projections, les
précautions et le nivellement de l’enveloppe pour empêcher
l’entrée de l’eau dans la pièce.
ÉTAPE 2 Après avoir installé l’enveloppe, vérier de nouveau le
niveau pour être certain que la pente d’une demi-bulle vers
l’extérieur a été maintenue.
ÉTAPE 3 Mettre du mastic tout autour de l’ouverture, à l’intérieur et
à l’extérieur, entre l’enveloppe et le mur.
ÉTAPE 4 S’il faut faire de la maçonnerie ou si le châssis WSC est
installé à une date ultérieure, remettre en place le panneau
avant ondulé enlevé à l’étape 1.
