Si usted quiere drenar la condensación formada en la bandeja base
mientras la unidad está en funcionamiento, utilice el tubo de drenaje
que trae la unidad, el cual puede asegurarse a la bandeja base. Se
debe suministrar un tubo de 3/8" diámetro exterior de plástico de
pared delgada o de cobre que será jado al niple de desagüe. Siga
las instrucciones a continuación:
PASO 1 Busque la placa para drenaje en la parte posterior de la
bandeja base y quítela. (Ver Figura 12). Usando los tornillos
de la placa, instale la arandela y el tubo de drenaje en la
bandeja base.
DK (Equipo de drenaje)
En los modelos WE y WY, en caso de que la temperatura exterior baje
de 37 grados Farenheit, cualquier cantidad de agua que se encuentre
todavía en la bandeja base del chasis es drenada a la bandeja de la
base de empootraje, para prevenir que se congele. (ADVERTENCIA:
En climas excesivamente húmedos, en la modalidad de enfriamiento
de los modelos WS, WE y WY es posible que se produzca un derrame
de exceso de condensación). Para estos casos especiales, hay
disponible un equipo para drenaje opcional ("DK").

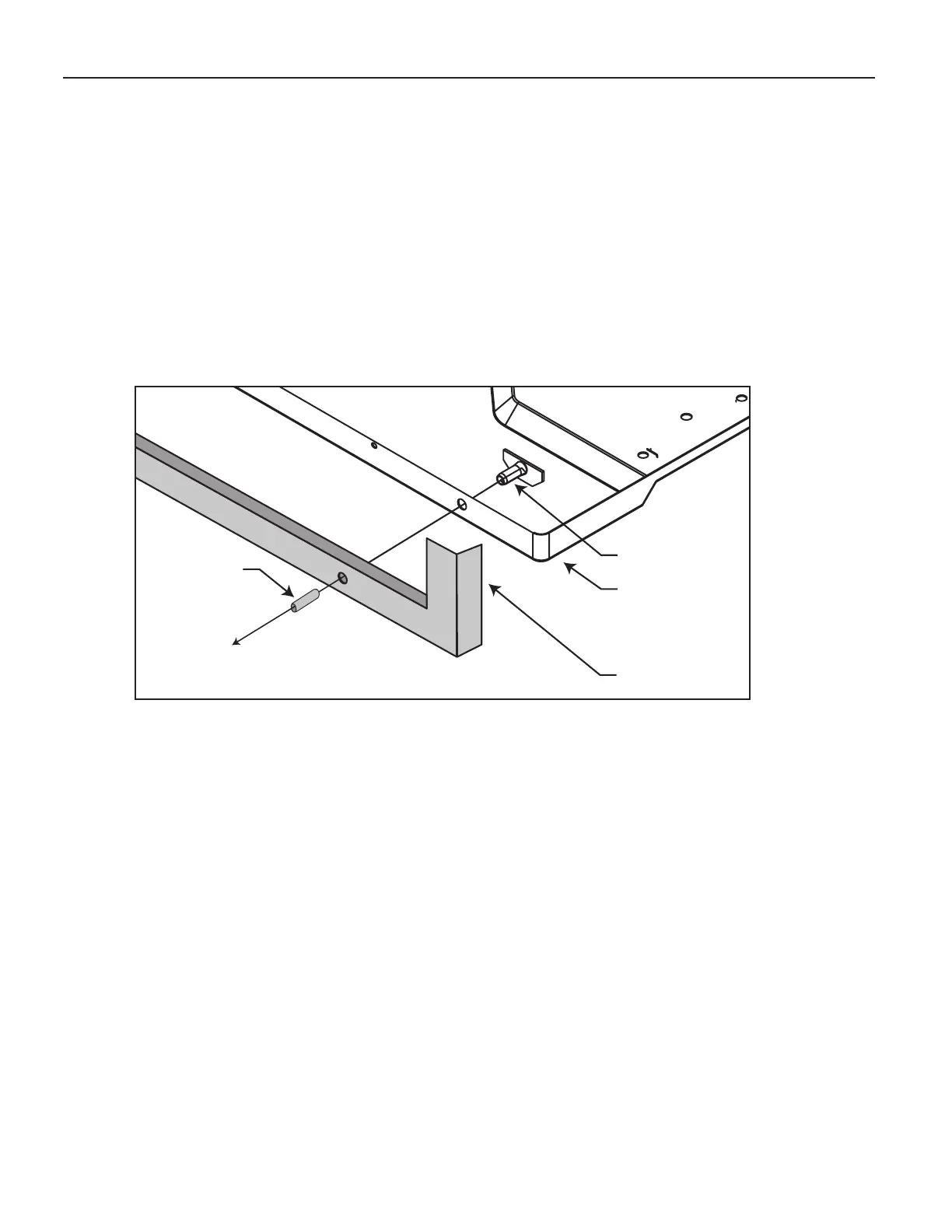

Figura 12
IDK (Equipo para drenaje interior)
La construcción nueva para permitir a los sistemas de drenaje
construídos dentro de las paredes puede utilizar el equipo de drenaje
interior Friedrich ("IDK"), diseñado para instalación en la parte inferior
de la base de empotramiento, debajo de la la válvula de desagüe tipo
fuelle (en los modelos de calefacción y enfriamiento únicamente).
Equipos opcionales para drenaje
Bandeja base
Niple de desagüe
Gabinete
Manguera de
drenaje
PASO 2 Quite la tapa removible del oriclo knockout en la parte
inferior derecha de la rejilla posterior. Deslice el chasis en
la base de demptraje jpara la unidad WSC, de tal forma
que el tubo de drenaje pase por el orcio knockout.
PASO 3 Insierte la tubería dentro del niple de desagüe.
Si el chasis tiene que ser removido de la base de empotraje
para alguna reparación, retire la manguera antes de
deslizar el chasis fuera de la base de empotraje.
Drenaje de la condensacion en los modelos WS, WE y WY
