47
920-007-13
Ces directives sont fournies pour l’installation du châssis du climatiseur
WallMaster à modèles avec manchons dans le mur. Ce châssis a été
approuvé par l’UL avec le manchon indiqué sur la plaque d’identication
de ce châssis. Des renseignements importants relatifs à la garantie
se trouvent aux pages 17 et 18. Gardez des directives dans un endroit
pratique au cas où vous auriez besoin d’un service de garantie.
ÉTAPE 1 Vérifiez le manchon pour vous assurer qu’il est
correctement installé dans le mur. Retirez le panneau
avant ondulé du MANCHON WSC. Retirez le PANNEAU
MÉTÉOROLOGIQUE arrière. Inversez la grille. Placez le
rebord inférieur dans l’onglet du manchon (le logo Friedrich
orienté vers l’extérieur). Alignez les fentes avec les trous
de vis. Fixez la grille avec les vis.
A. Vériez les vis d’ancrage. Il devrait y en avoir quatre (4) dans
le MANCHON WSC (deux de chaque côté).
B. Déterminez si le manchon est incliné vers le bas vers l’extérieur,
de la moitié d’une bulle sur un niveau. Reportez-vous à la page
10 pour de plus amples renseignements.
C. Assurez-vous que le manchon a été scellé autour des rebords
au moyen d’un produit de calfeutrage de type industriel à
l’extérieur et à l’intérieur pour empêcher la pluie d’entrer.
D. Un joint d’étanchéité de coffret est fourni dans le carton
d’expédition du châssis. Le sortir du carton, enlever la feuille
de protection de la surface adhésive et l’installer dans le coffret
(adhésif vers le bas)
Directives d’installation du châssis WallMaster pour les modèles
WS, WE et WY (manchon WSC-A)
ÉTAPE 2 Vérifiez la prise électrique pour s’assurer qu’elle est
conforme aux exigences du modèle de châssis à installer.
Reportez-vous aux pages 2 et 5 pour connaître les
exigences de la prise.
ÉTAPE 3 La partie avant décorative est emballée dans une boîte
séparée à l’intérieur de la boîte d’expédition du châssis,
entre le châssis et la boîte. Retirez cette boîte et mettez-la
de côté pour le moment.
ÉTAPE 4 Avec l’aide d’un assistant, retirez le châssis de la boîte
d’expédition. Faites attention de ne pas rien laisser entrer
en contact avec les bagues de retenue, car cela pourrait
les endommager. Avec l’aide d’un assistant, soulevez
le châssis par le plateau de base et glissez-le dans le
manchon jusqu’à ce qu’il entre en contact avec la grille
arrière. Avec le châssis en bonne position, le rebord avant
du plateau de base doit dépasser de 12,07 cm (4 ¾ po) du
rebord avant (latéral) du manchon.

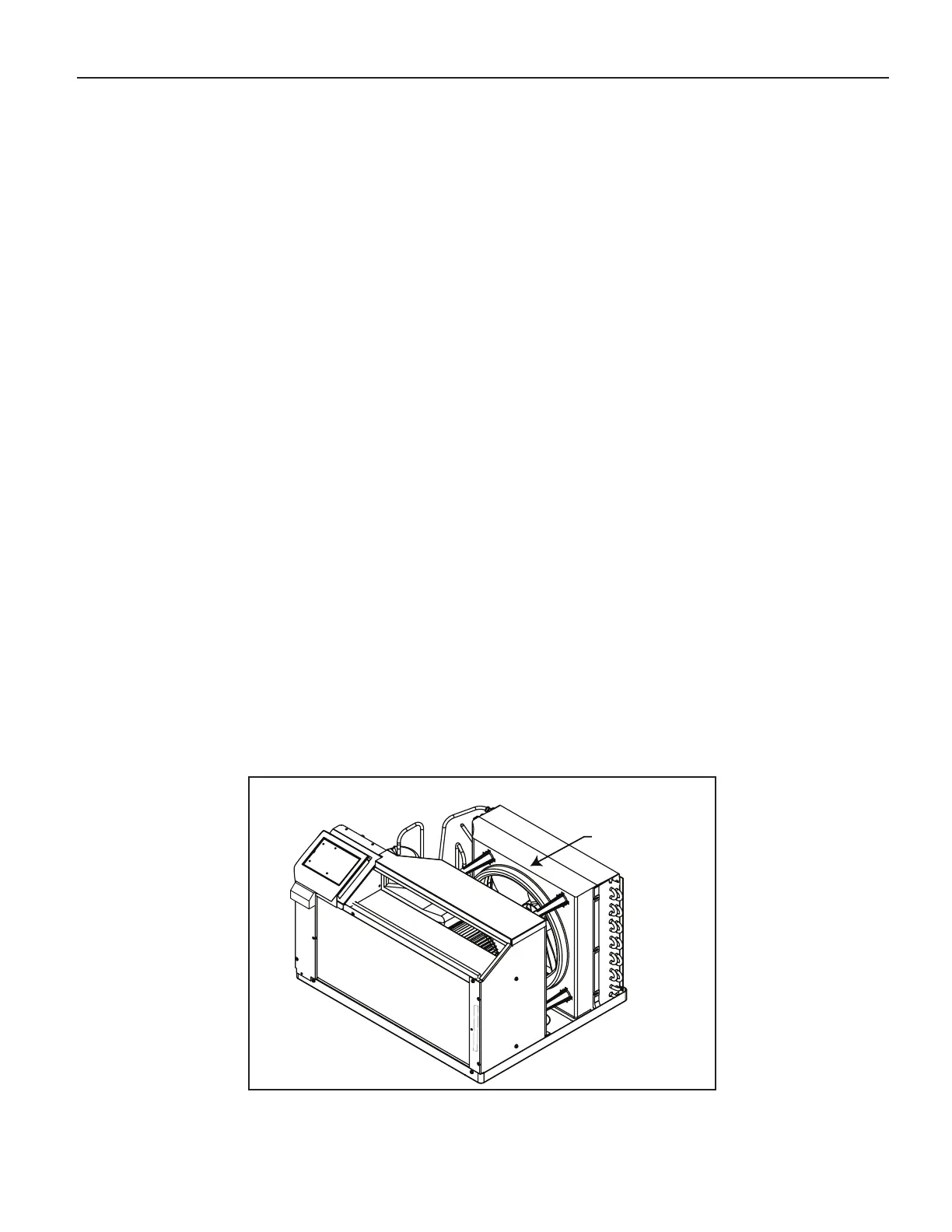

Figure 9
AB123456 C3567
MODEL# W S07A10B
Protecteur du
condenseur
