48
920-007-13
Ces instructions sont fournies pour l’installation d’un climatiseur à
châssis WallMaster
®
dans un coffret traversant le mur. Ce châssis a
été approuvé par UL avec le coffret indiqué sur la plaque d’identication
du châssis. Les instructions d’utilisation précédant ces instructions
donnent des renseignements importants sur la garantie. Il faut garder
ces instructions dans un endroit pratique au cas où il faudrait faire des
réparations sous garantie.

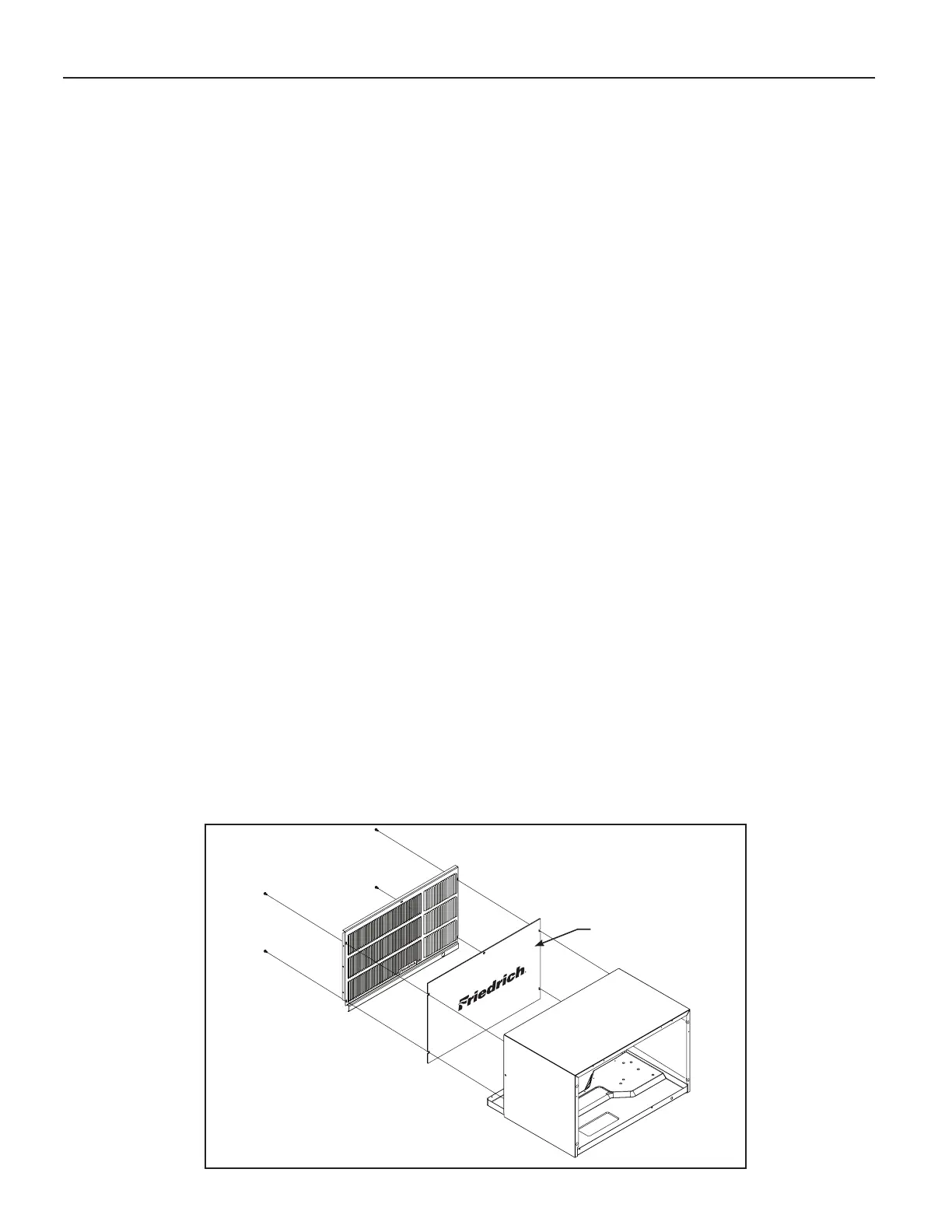

ÉTAPE 1 Vérier que le coffret est installé correctement dans le mur.
Enlever le panneau avant ondulé du coffret WSC. Enlever
le panneau de protection contre les intempéries en carton
à l’arrière. Placer son côté inférieur dans la languette du
manchon WSC (le logo de Friedrich vers le dehors). Aligner
les rainures avec les trous pour les vis. Serrer la grille avec
les vis.
A. Vériez les vis d’ancrage. Il devrait y en avoir
quatre (4) dans le MANCHON WSC (deux de
chaque côté).
B. Déterminez si le manchon est incliné vers le
bas vers l’extérieur, de la moitié d’une bulle
sur un niveau. Reportez-vous à la page 10
pour de plus amples renseignements.
C. Assurez-vous que le manchon a été scellé
autour des rebords au moyen d’un produit de
calfeutrage de type industriel à l’extérieur et
à l’intérieur pour empêcher la pluie d’entrer.
D. Un joint d’étanchéité de coffret est fourni dans le
carton d’expédition du châssis. Le sortir du carton,
enlever la feuille de protection de la surface adhésive
et l’installer dans le coffret (adhésif vers le bas)
Figure 10
Instructions d’installation du châssis WallMaster
®
pour les
modèles WS, WE et WY (coffret WSC-B)
ÉTAPE 2 Vérier que la prise électrique correspond au modèle
du châssis à installer. Consulter les paramètres dans les
instructions d’utilisation.
ÉTAPE 3 Le panneau avant décoratif est emballé dans une boîte
séparée à l’intérieur du carton d’expédition du châssis,
entre le châssis et le carton. Sortir cette boîte et la mettre
de côté pour utilisation ultérieure.
ÉTAPE 4 Sortir le châssis du carton d’expédition. Il faut faire
attention de ne pas toucher les agrafes en épingle à
cheveux sous peine de les endommager. Soulever le
châssis du plateau et le glisser dans le coffret jusqu’à ce
qu’il touche la grille arrière. Avec le châssis en position,
le bord avant du plateau doit dépasser de 4 ¾" (12 cm)
du bord avant du coffret.
Le panneau de protection
contre les intempéries
