42
920-007-13
Comment changer la direction de l’écoulement d’air
La GRILLE DE DÉCHARGE est installée en usine pour fournir un
écoulement d’air dans la pièce de 45° vers le haut. (Direction 1 dans
la gure 5.) Si vous désirez un écoulement d’air vertical (direction 2), la
direction peut être modiée en pivotant la GRILLE DE DÉCHARGE.
Débranchez le climatiseur.
Retirez le DISPOSITIF DE RETENUE DE LA GRILLE DE DÉCHARGE
xé au moyen d'une vis dans le côté droit de la grille.
Retirez la GRILLE DE DÉCHARGE des fentes de retenue près des
COMMANDES et faites pivoter la grille comme dans la gure 5.
Réinstallez la GRILLE DE DÉCHARGE en la plaçant dans ses fentes
de retenue. Replacez le DISPOSITIF DE RETENUE DE LA GRILLE
DE DÉCHARGE avec la vis de retenue. L’unité est maintenant prête
à être utilisée.
Comment couvrir les trous du panneau
météorologique intérieur
Deux bouchons beiges sont compris dans le sac en plastique collé
au châssis du WallMaster avec du ruban. Ces bouchons peuvent
être utilisés pour couvrir les deux trous restant après avoir enlevé le
panneau météorologique intérieur (voir la gure 5). Les bouchons
doivent être xés avant d’installer le cadre DÉCORATIF AVANT.
Exigences électriques
IMPORTANT : Avant de commencer l’installation comme telle de votre
climatiseur, vériez les codes électriques locaux et les renseignements
ci-dessous.
Votre climatiseur doit être relié à une source d’alimentation ayant la
même tension en c.a. et la même capacité en hertz qui sont indiquées
sur la plaque d’identication de l’unité située sur le châssis. Seul le
courant alternatif (c.a.) peut être utilisé. Consultez les pages 3 et 7 pour
connaître le bon type de prise de courant pour votre modèle.
Un circuit surchargé causera invariablement des défaillances ou des
pannes à un climatiseur; par conséquent, il est extrêmement important
que la puissance électrique et que le câblage soient adéquats.
Consultez votre concessionnaire ou la compagnie d’électricité en
cas de doute.
PROTECTION DU CIRCUIT - Avant d’installer ou de relocaliser votre
climatiseur individuel Friedrich, vériez l’intensité du disjoncteur ou
du fusible à fusion lente. Reportez-vous à la plaque d’identication
située sur le châssis du climatiseur pour déterminer la bonne intensité
de fusible ou de disjoncteur pour votre modèle. L’intensité NE DOIT
PAS dépasser la valeur indiquée sur la plaque d’identication. Si le
climatiseur est relié à un circuit protégé par un fusible, un fusible à
fusion lente doit être utilisé à cause des demandes de courant élevées
momentanées lors de la mise en marche du climatiseur.

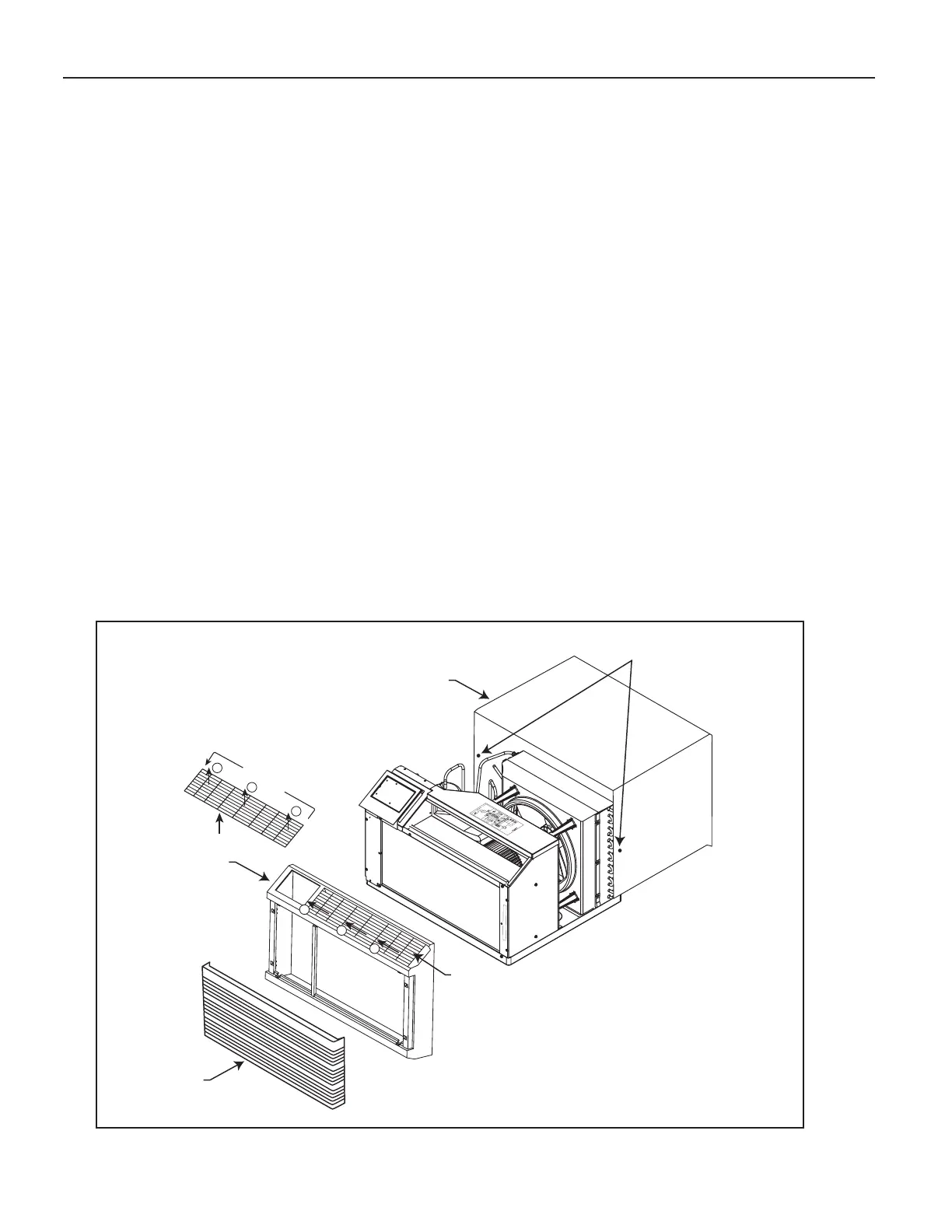

Figure 5
Grille
d'admission
Panneau
Avant
Decoratif
Coffret "WSC"
AB123456C3 567
MODEL# WS0 7A10B
Passage
D'Air
Retourner
Grille de
Decharge
1"
Diameter
Bouchon- diam de 1"
1
1
1
2
2
2
