Thermo-Sicherheitsautomatik

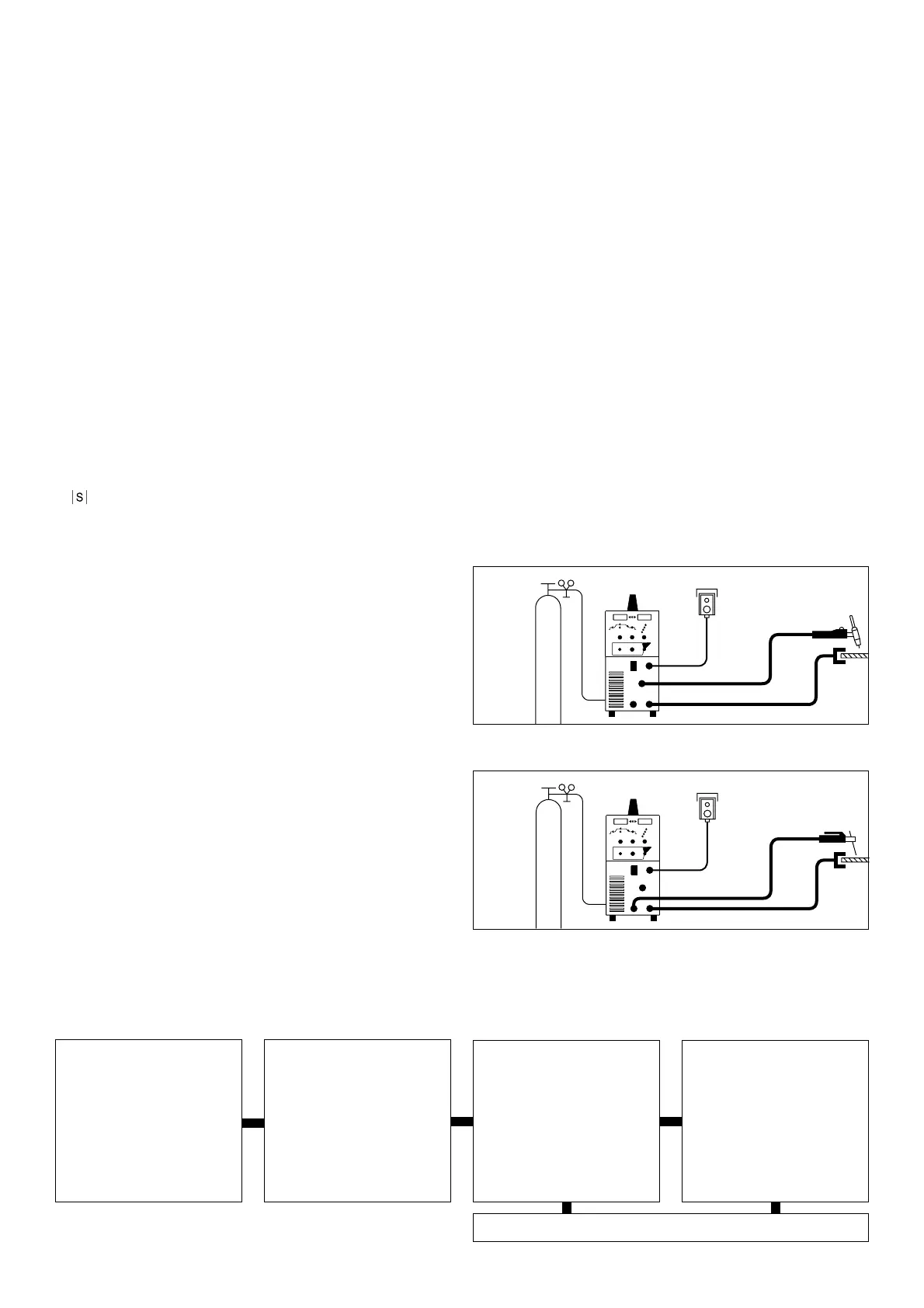

Abb. 1 Prinzip der Thermo-Sicherheitsautomatik
ELEKTRODEN-Handschweißen
- Beeinflussung des Zündvorganges durch HOT-START-Ein-
richtung (extern über Fernregler TPmc; intern über Programm-
menü)
- Anpassung der Schweißeigenschaft durch stufenlos verstell-
bare Lichtbogendynamik über Fernregler TPmc
Abb. 3 MAGIC WAVE 2000 Fuzzy bzw. TRANSTIG 2000 als ELEKTRODEN-
Handschweißgerät bestehend aus: Stromquelle, Elektroden-Handkabel,
Massekabel (Fernregler TPmc wahlweise).
ALLGEMEINES
Die Fronius-MAGIC WAVE 2000 Fuzzy (AC/DC) bzw. TRANSTIG
2000 (DC), als primärgetaktete Schweißanlage ausgeführt, ist
eine Weiterentwicklung transistorgesteuerter Schweißanlagen
und speziell geeignet zur WIG-Hand-, Automaten- und Elektro-
den-Handschweißung im Gleich-, bzw. Wechselstrombereich.
Minimale Baugröße, geringes Gewicht und kleinerer Energie-
einsatz sind vorteilhafte und wichtige Tatsachen sowohl in der
Produktion als auch im Reparatureinsatz.
Besondere technische Vorteile:
(gilt für beide Schweißverfahren)
- hohe Energieeinsparung durch geringe Stromaufnahme
- hoher Wirkungsgrad durch Frequenzumwandlung und Tran-
sistortechnik
- beste Schweißqualität durch Konstant-Strom-Charakteristik
- Stromkonstanthaltung: Unabhängig von Schweiß- und Netz-
kabellängen bzw. Netzspannungsschwankungen wird der
eingestellte Schweißstromwert von der Steuerelektronik kon-
stant gehalten.
- Temperaturüberwachung durch Thermo-Sicherheitsautoma-
tik primär und sekundär mit Fehler-ANZEIGE (Error)
- Lüfter thermo-gesteuert
- optimale Sicherheit durch primäre Über- oder Unterspan-
nungsüberwachung mit Fehler-ANZEIGE (Error)
- Gerät geeignet zum Schweißen in engen Räumen mit
erhöhter elektrischer Gefährdung
- stufenlose Einstellung des Schweißstromes von 5-200A AC
/ 3-200A DC / 3-180A EL
- ein serienmäßig eingebautes Digital-Amperemeter mit
“SOLL+
- IST-WERTANZEIGE” ermöglicht ein Ablesen des gewünsch-
ten Schweißstromes auch im Leerlauf
- Schweißstrom stufenlos fernregulierbar
- automatische Fernreglererkennung bei Hand-, Fuß-, Puls-
und Punktierfernregler (kein Umschalter)
- Digitales Voltmeter mit Istwert-Anzeige
- Schutzart IP 23
WIG-SCHWEISSEN
- berührungslose Zündung durch elektronische Zündhilfe (HF)
- der am Gerät vorgewählte Zweitakt- bzw. Viertaktfunktionsab-
lauf wird über die Brennertaste abgerufen und beinhaltet:
- Gasvorströmung, Suchlichtbogen, Anstieg des Schweißstro-
mes auf Hauptstrom über Up-Slope, Absenken über Down-
Slope, Endkraterstrom und Gasnachströmung
- Zündüberwachung (siehe Seite 20)
- Schweißbrenner mit Doppeltasterfunktion ermöglichen be-
liebige Stromänderungen während des Schweißens zwi-
schen Hauptstrom und Endkraterstrom, ohne den
Schweißvorgang zu unterbrechen
- Up-Down Steuerung (Option)
- = stufenlose Schweißstromregulierung über die Brennerta-
ste
- Berührungszünden serienmäßig
GERÄTEAUFBAU
Die Fronius MAGIC WAVE 2000 Fuzzy bzw. TRANSTIG 2000 hat
kleine Abmessungen, ist aber so gebaut, daß sie auch unter
harten Einsatzbedingungen zuverlässig funktioniert. Pulverbe-
schichtetes Blechgehäuse sowie geschützt angebrachte Bedie-
nungselemente und Strombuchsen mit Bajonettverriegelung
gewährleisten hohe Ansprüche.
Der isolierte Tragegriff ermöglicht einen leichten Transport so-
wohl innerbetrieblich als auch beim Einsatz auf Baustellen.
FUNKTIONSABLAUF
Die Spannung des 230V Wechselstromnetzes wird gleichge-
richtet. Durch einen schnellen Transistorschalter wird diese
Gleichspannung mit einer Frequenz von 100 kHz zerhackt. Nach
dem Schweißtransformator ergibt sich die gewünschte Arbeits-
spannung, welche gleichgerichtet und an die Ausgangsbuchsen
abgegeben wird. Ein elektronischer Regler bzw. Transistor-
wechselrichter paßt die Charakteristik der Stromquelle dem
vorgewählten Schweißverfahren an.
Anwendungsmöglichkeiten
Netz-
Hauptschalter EIN
Einstellen des
Schweißstromes am
Schweißstromregler
Schweißbeginn
Lüftung EIN
bei Erreichen einer Temperatur
von 50°C am Primär-
oder Sekundärkühlkörper
Lüftung AUS
bei Kühlkörpertemperatur
von 40°C
Schweißstrom AUS
bei Erreichen einer Temperatur
von 80°C am Primär-
oder Sekundärkühlkörper
Kühlung läuft weiter
Schweißstrom EIN
bei Kühlkörpertemperatur
von 70°C
Abb. 2 MAGIC WAVE 2000 Fuzzy bzw. TRANSTIG 2000 als WIG-Schweißgerät
bestehend aus: Stromquelle, Schweißbrenner, Massekabel, Fernregler
nach Wahl (TR 50mc, TR 51mc, TR 52mc, TPmc)
