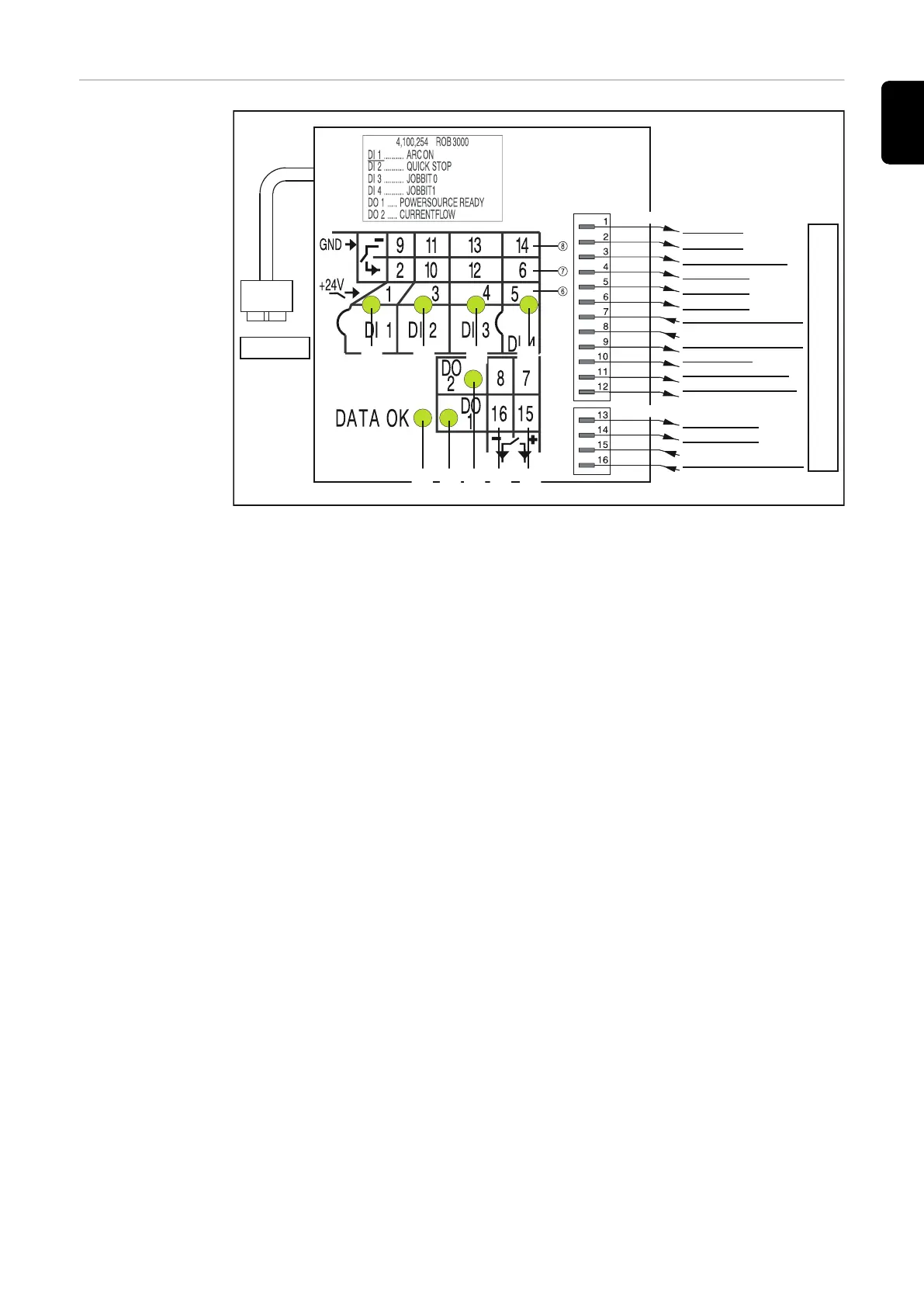

Anzeigen und
Anschlüsse am
Automaten-Inter-
face ROB 3000
ROB 3000
Stecker
LocalNet
Stromquelle
Automatensteuerung
Klemme1
HI - Welding start
LO - Welding start
HI - ROBOTER READY
HI - JOB BIT 0
HI - JOB BIT 1
LO - JOB BIT 1
Arc stable
GND - Welding start
LO - ROBOTER READY
GND - ROBOTER READY
LO - JOB BIT 0
GND - JOB BIT 0
GND - JOB BIT 1
POWER SOURCE READY
SUPPLY POWER SOURCE
READY
SUPPLY CURRENT FLOW
SIGNAL
Lusterklemmen
Klemme2
(2) (3) (4) (5)
(1) (9) (10) (12) (11)
(1) Anzeige DATA OK ... leuchtet, wenn ROB 3000 am LocalNet angeschlossen
und Stromquelle eingeschaltet
(6) Digitale Eingänge (HI), an Klemme 1, mit externer 24 V - Ansteuerung
Wichtig! Anstelle der Eingänge (6) können auch die potentialfreien Eingänge
(7) verwendet werden.
(7) Potentialfreie digitale Eingänge (LO) an Klemme 1
(8) Masse (GND) für die High-aktiven digitalen Eingänge (6), bzw. für die potenti-
alfreien Eingänge an den Klemmen 1 und 2
(11) Digitale Ausgänge, an den Klemmen 1 und 2
(12) Anschlüsse für Versorgung Signalspannung der Digitalen Ausgänge, an den
Klemmen 1 und 2
5
