REMARQUE!
Pour des raisons de sécurité, le signal “arrêt rapide“ est uniquement conçu pour
la protection de la machine. Si une protection supplémentaire des personnes est
requise, utiliser comme d’habitude un interrupteur d’arrêt d’urgence adéquat
Signaux de sortie numériques :
- Signal “débit de courant“ (current flow signal)
- Générateur de soudage en ordre de marche (power source ready)
ROB 3000
in
out
(6) (3) (4) (9) (11) (12) (5) (8)
(2) (1) (7) (10)

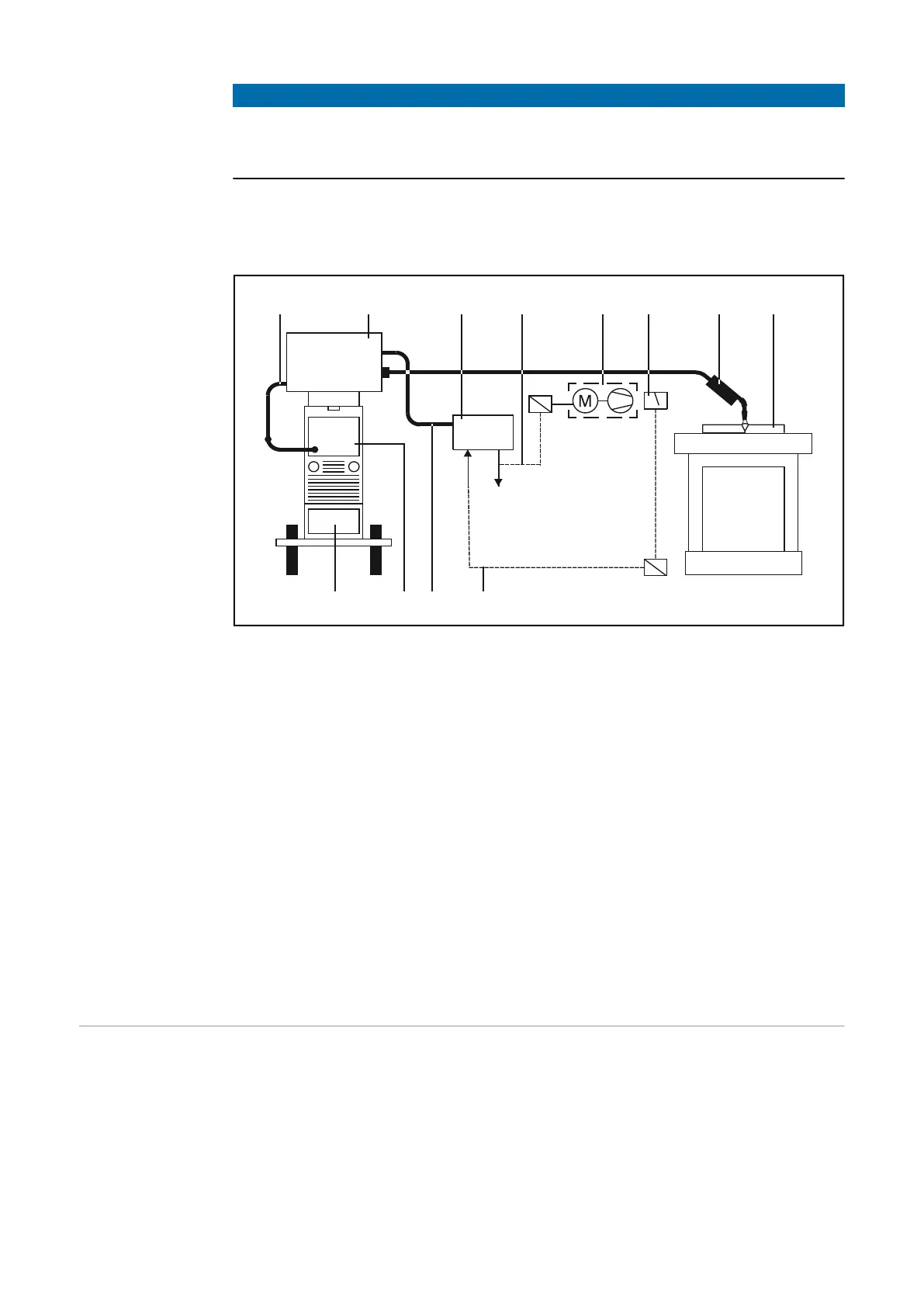

Exemple d’application d’une interface robot ROB 3000 pour le soudage manuel
(1) Générateur de soudage
(2) Refroidisseur
(3) Dévidoir-fil
(4) Interface d’automate ROB 3000
(5) Torche de soudage manuel
(6) Faisceau de liaison
(7) Câble de liaison LocalNet
(8) Pièce à souder
(9) Signal de débit de courant
(10) Signal d’entrée “robot en ordre de marche / arrêt rapide“
(11) Installation d’aspiration : est déconnectée lorsque le signal de débit de courant
décroît
(12) Contrôleur de débit pour la surveillance de l’installation d’aspiration : le
signal “robot en ordre de marche“ permet le soudage uniquement lorsque l’instal-
lation d’aspiration est en marche
Application 2 :
automate de sou-
dage - sélection
manuelle du pro-
gramme
Exemple d’application des principales commandes pour le soudage au moyen d’un auto-
mate de soudage
54
