Fronius Robacta PTW 3500 - Einstell-Lehre PTW 1500 Justieren; Wolframelektrode Einstellen PTW 500

10
Wolframelektrode
einstellen PTW
500
(Fortsetzung)
Wolframelektrode
einstellen PTW
1500

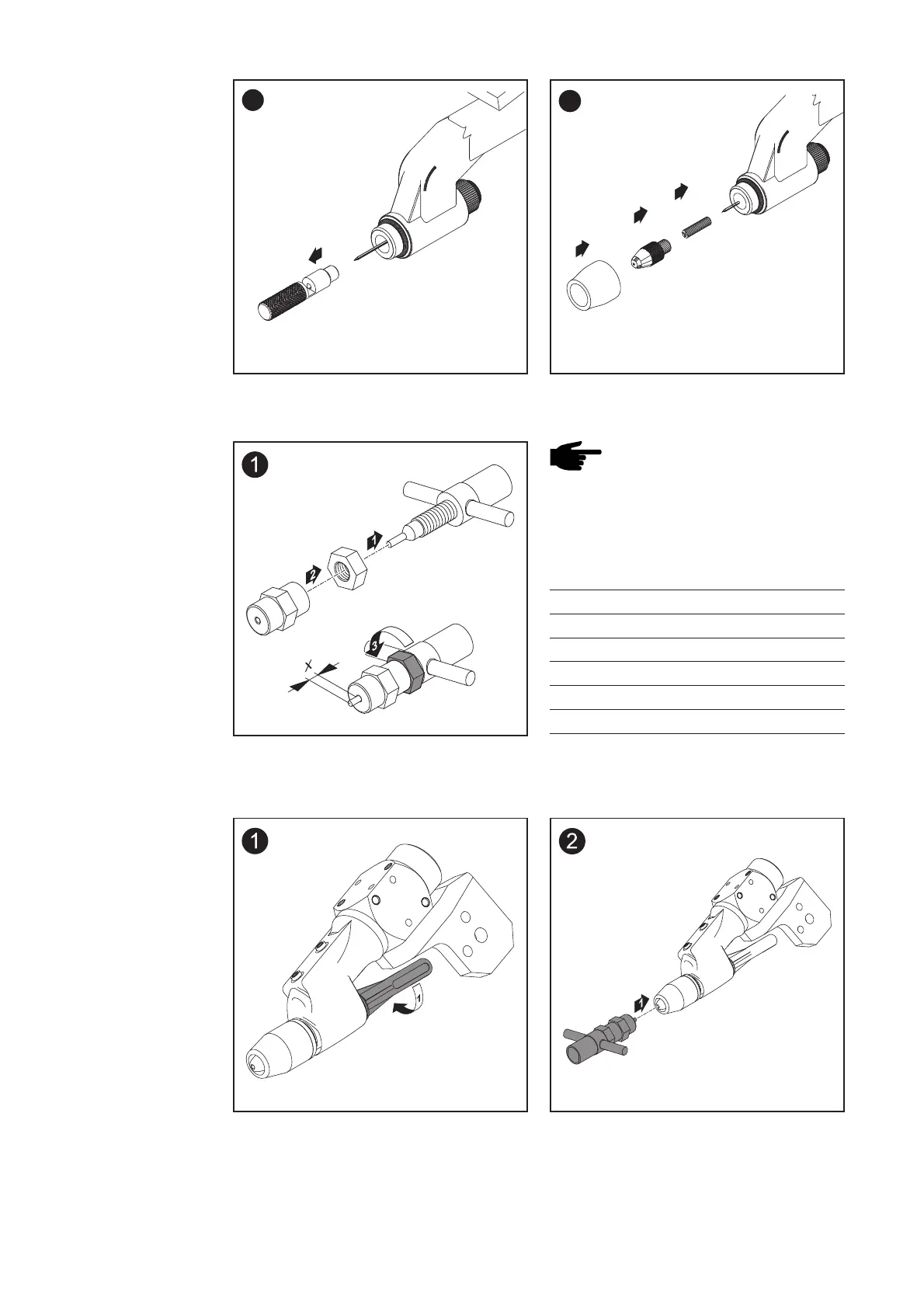

Brennerkappe lockern - je nach Brennerstellung
darauf achten, dass die Wolframelektrode nicht aus
dem Plasmabrenner fällt!
Einstell-Lehre an der Plasmadüse ansetzen ...
5
1
6
2
1
3
Einstell-Lehre auf Maß „x“ justieren
HINWEIS! Die Standard-Einstel-
lung für das Maß „x“ an der
jeweiligen Einstell-Lehre ist
abhängig vom Durchmesser der
Plasmadüse. Standard-Einstel-
lung für das Maß „x“ gemäß
folgender Tabelle einstellen:
∅ ∅
∅ ∅
∅ Plasmadüse „x“ Einstell-Lehre
1,0 mm - -
1,5 mm 1,5 mm ∅ 1,5 - 2 mm
2,0 mm 2,0 mm ∅ 1,5 - 2 mm
2,5 mm 2,5 mm ∅ 2,5 - 3 mm
3,0 mm 2,5 mm ∅ 2,5 - 3 mm
Einstell-Lehre
PTW 1500 justie-
ren
