31
DE

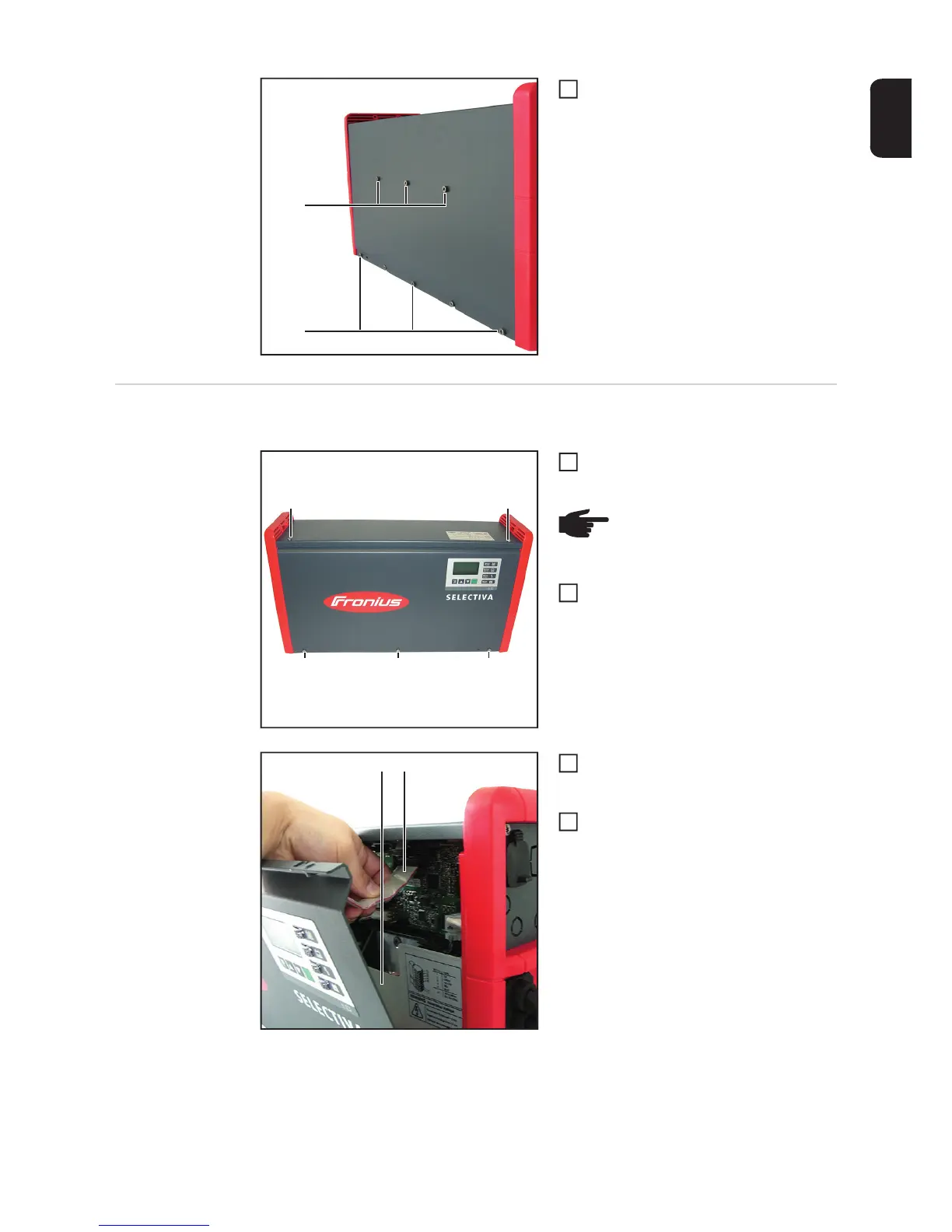

6 Stk. Schraube 5x12 TX25 (4) lösen
und den Gehäusemantel abnehmen
Selectiva 16 kW
öffnen
Gehäusevorderseite öffnen:
5 Stk. Schraube 5x12 TX25 (1) lösen
Gehäusevorderseite als erstes an der
Unterseite nach vorne ziehen und an-
schließend die Oberkante am Gehäu-
semantel aushängen
Flachbandkabel (2) vom P-Control ab-
stecken und die Gehäusevorderseite
entfernen
Nach Entfernen des Kabelbinder die
Isolierfolie (3) herausnehmen und bei-
seite legen
(4)
(4)
3
(1) (1)
(1) (1) (1)
HINWEIS! LED-Diffusorstreifen,
falls vorhanden, entfernen
1
2
(3) (2)
3
4
