Fronius Selectiva 2100 - Page 32

32

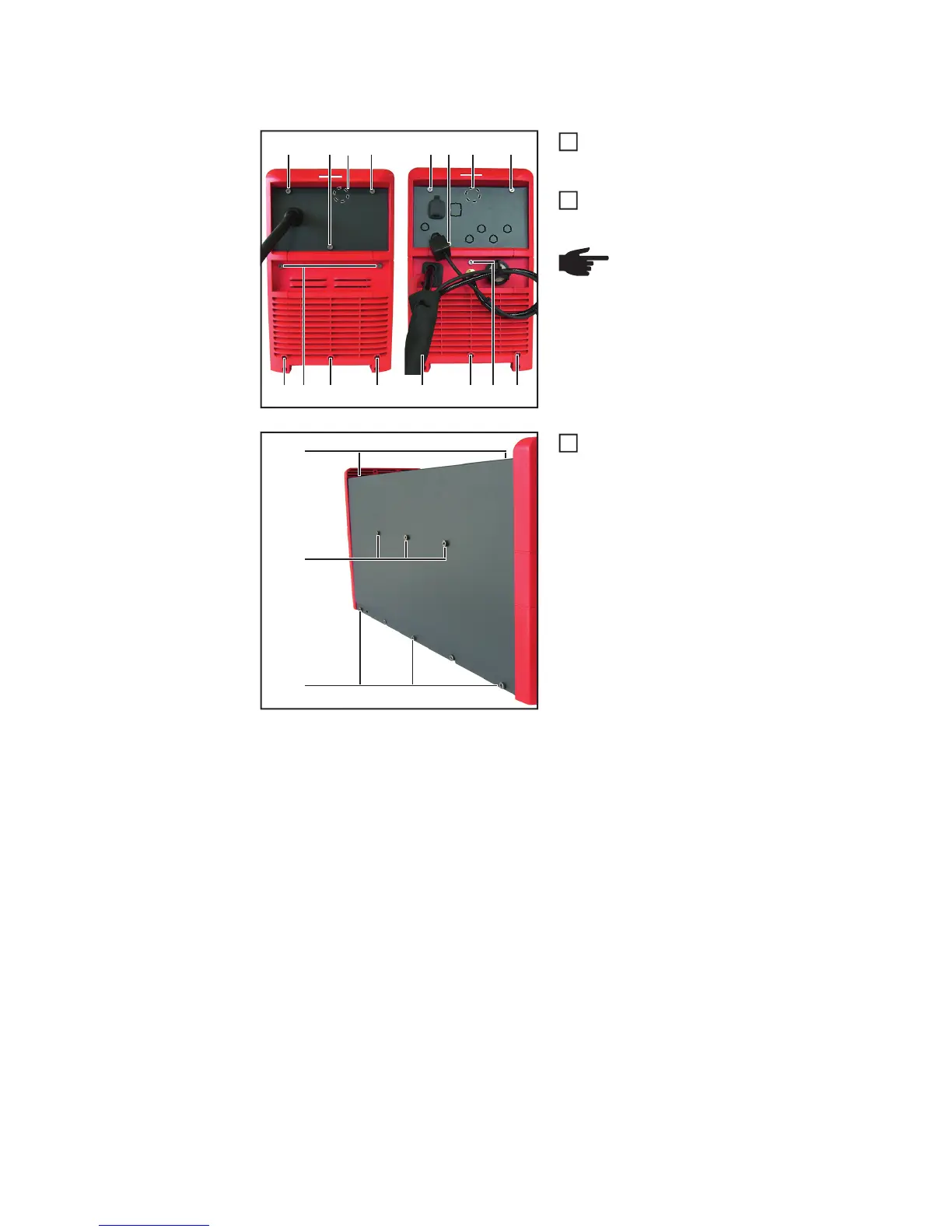

Gehäusemantel öffnen:
6 Stk. Schraube 5x20 TX25 (1) lösen
und die Anschlussplatte AC / DC aus-
hängen
5 Stk. Schraube 5x12 TX25 (2) lösen
8 Stk. Schraube 5x12 TX25 (4) lösen
und den Gehäusedeckel /-rückseite
abnehmen
(1) (1)(2) (1) (1)(1) (2) (1)
(3)(2) (3) (3) (3) (3) (2) (3)
HINWEIS! Sollten die Geräterah-
men entfernt werden, so müssen
zusätzlich 6 Stk. Schraube 5x16
TX25 (3) gelöst werden
1
2
(4)
(4)
(4)
3
