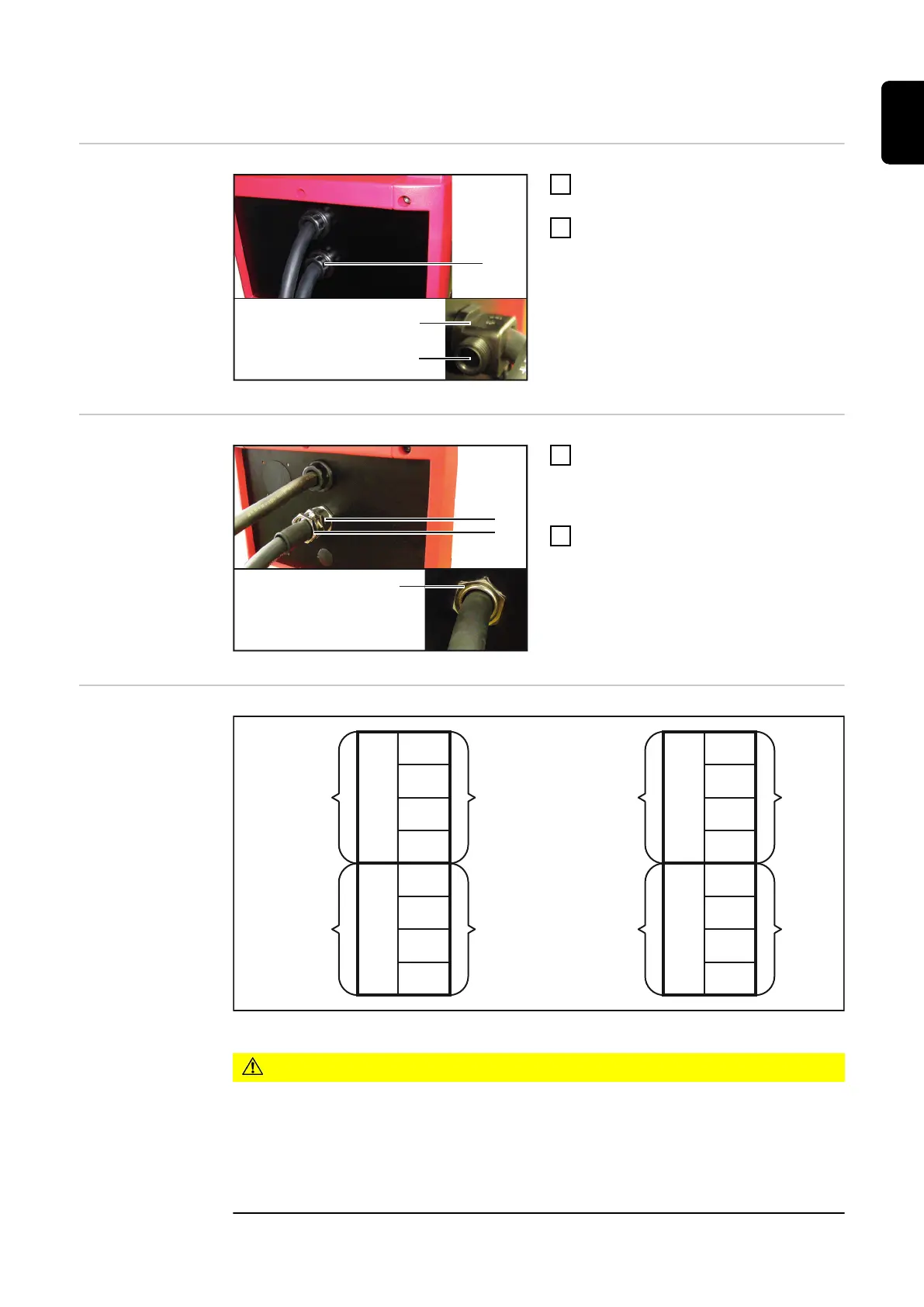

Fronius TS 4000 Operating Instructions

Netzkabel am Autotrafo montieren
Netzkabel in der
Zugentlastung
befestigen
„Ausführung 1,
2“
(1)
Zugentlastung innen
(1)
(2)
1
Netzkabel Autotrafo in Zugentlas-
tung (1) 220 mm weit einschieben.
2
Die Schraube (2) der Netzkabel-
zugentlastung mit einem passen-
den Schraubendreher festziehen,
das (1) Kabel nicht spannen
Netzkabel in der
Zugentlastung
befestigen
„Ausführung 3,
4“
Zugentlastung innen
(4)
(3)
(3)
1
Zugentlastung (3) mit Netzkabel
Autotrafo an der Autotrafo-Rück-
seite festschrauben (Sechskant-
mutter - Schlüsselweite 30 mm)
2
Schrauben am Zugentlas-
tungsbügel (4) festziehen
Netzkabel Auto-
trafo an-
schließen
3
4
1
2
7
8
5
6
L3
PE
L1
L2
INPUT 480V
50/60Hz
L2
L3
PE
L1
OUTPUT 455V
50/60Hz
3
4
1
2
7
8
5
6
L3
PE
L1
L2
INPUT 600V/575V
50/60Hz
L2
L3
PE
L1
OUTPUT 460V
50/60Hz
Stromquelle
Netz
Stromquelle
Netz
Phasenleiter des Netzkabels Autotrafo anschließen
VORSICHT!
Gefahr durch Betrieb des Autotrafos bei nur teilweise angeklemmten Phasen-
leitern.
Schwere Sachschäden können die Folge sein.
▶
Beim Anschließen des Netzkabels Autotrafo immer alle Phasenleiter und
den Erdleiter (PE-grün) anklemmen.
▶
Falsches Anschließen kann das Gerät dauerhaft beschädigen.
