Fronius TS 4000 Operating Instructions

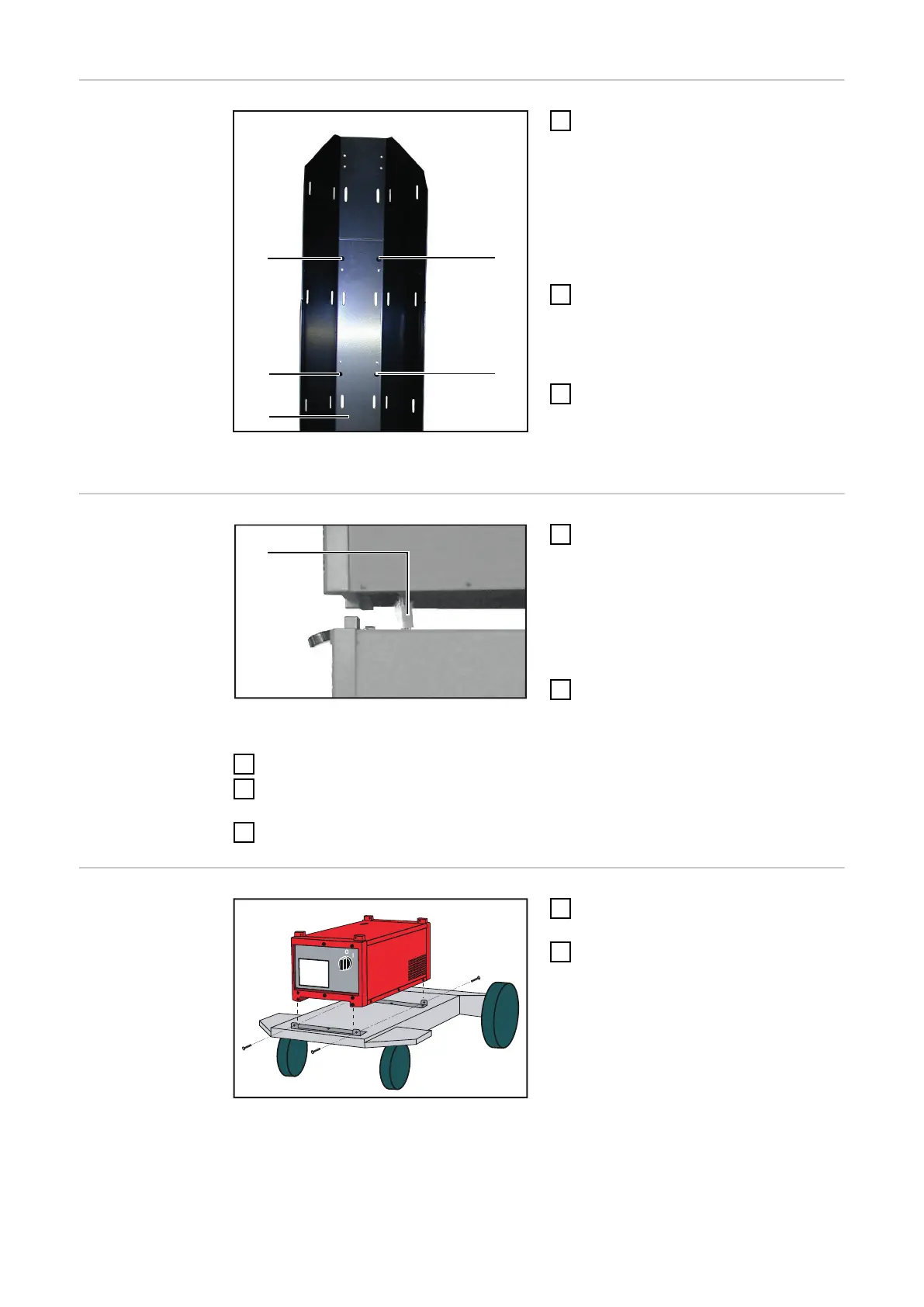

Verlängerungs-
blech montieren
(10)
(11)
(12)
(10)
(11)
Verlängerungsblech an Gasflaschen-Halterung
montieren
1
Verlängerungsblech (12) an Gasfla-
schen-Halterung (8) anlegen, so-
dass sich die jeweils acht Bohrun-
gen überdecken
-
Hinweis! Die Schrauben, für die
Befestigung des Verlänge-
rungsblechs an der Gasfla-
schen-Halterung in Richtung
Stromquelle einsetzen.
2
Jeweils zwei beiliegende Schrau-
ben „Extrude-Tite“ an den beiden
obersten Bohrungen (10) und an
den beiden untersten Bohrungen
(11) ansetzen
3
Verlängerungsblech (12) mit diesen
vier Schrauben an der Gasfla-
schen-Halterung (8) festschrauben
Stromquelle und
Kühlgerät de-
montieren
(13)
Steckverbindung zwischen Stromquelle und
Kühlgerät lösen
1
An den Füßen der Stromquelle je-
weils zwei Innensechskant-Schrau-
ben vorne und hinten lösen
-
HINWEIS! Beim Anheben der
Stromquelle Kabelverbindung
zwischen Stromquelle und
Kühlgerät nicht auf Zug belas-
ten.
2
Stromquelle vorsichtig anheben
und Steckverbindung (13) zum
Kühlgerät lösen
3
Stromquelle vom Kühlgerät abheben
4
An den Füßen des Kühlgeräts jeweils zwei Schrauben „Extrude-Tite“ vorne
und hinten lösen
5
Kühlgerät vom Fahrwagen-Boden abheben
Autotrafo am
Fahrwagen mon-
tieren
1
Autotrafo auf den Fahrwagen-Bo-
den aufsetzen
2
Autotrafo mit jeweils zwei Schrau-
ben „ExtrudeTite“ (vom Kühlgerät)
vorne und hinten an den Befesti-
gungswinkeln des Fahrwagen-Bo-
dens festschrauben
16
