Netzkabel Autotrafo TPS 5000 vorbereiten
Vorgeschriebe-
nes Netzkabel
Autotrafo
„Ausführung 3,
4“
Nur bei Autotrafo TPS 5000
Querschnitt Länge Anschlusskabel Zugentlastung
AWG10
5,27 mm² (.21 sq.in.)
5 m
(19.96 in.)
43,0004,2955 42,0407,0534
Netzkabel Auto-
trafo und Zug-
entlastung vor-
bereiten

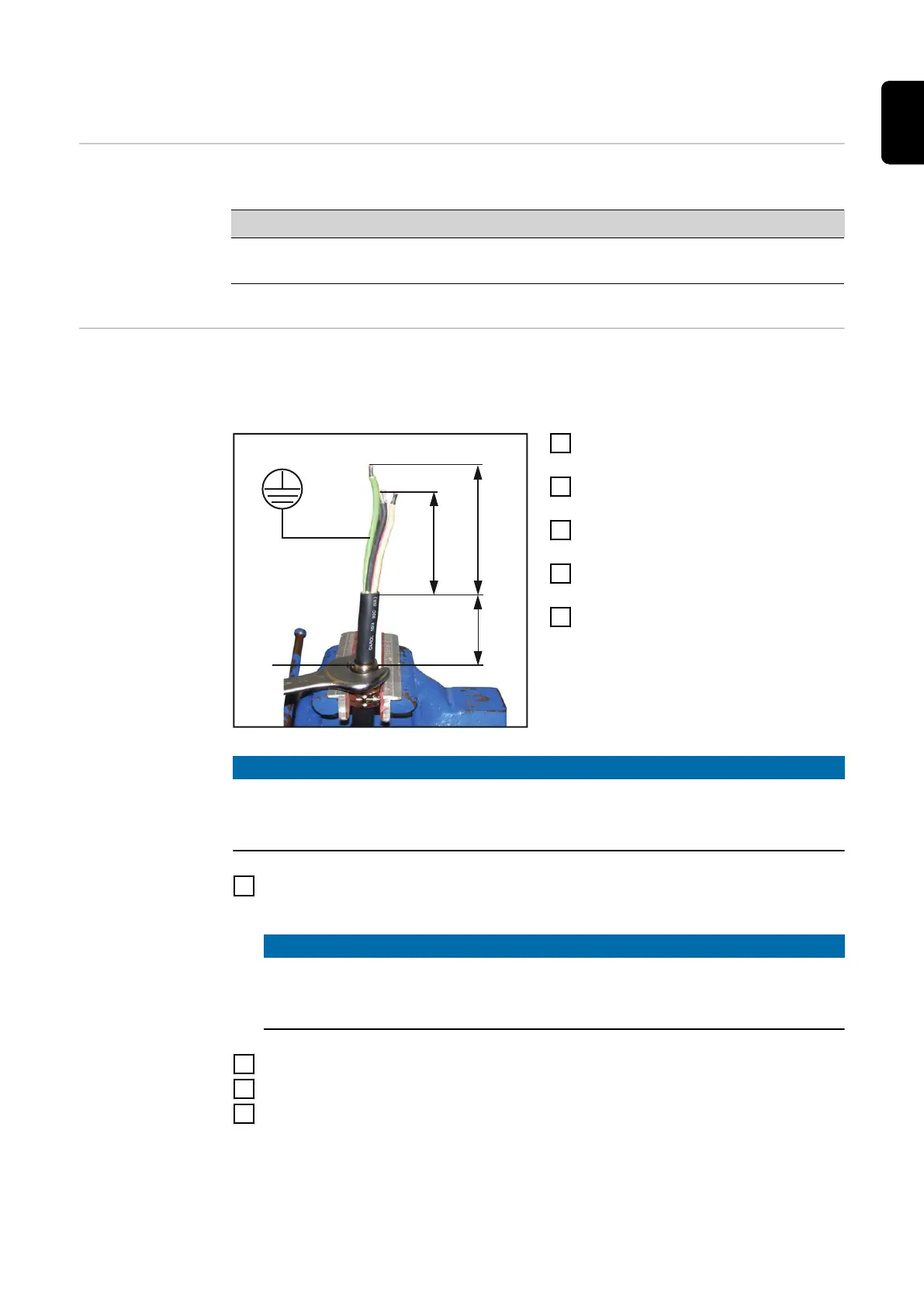

Für das Netzkabel Autotrafo wird folgende Zugentlastung mit dem Autotrafo
mitgeliefert:
-
Zugentlastung Autotrafo für Netzkabel AWG 10
110 mm (4.33 in.)
grün
green
vert
(1)
90 mm (3.54 in.)
70 mm
(2.76 in.)
1
Geräte-Hauptschalter am Autotra-
fo in Stellung - O - schalten
2
Netzstecker ziehen und Stromver-
sorgung unterbrechen
3
Seitenteil des Autotrafos abmon-
tieren
4
Ca. 110 mm (4.33 in.) vom Netzka-
bel Autotrafo abmanteln
5
Phasenleiter auf 90 mm kürzen
HINWEIS!
Werden keine Adern-Endhülsen verwendet, besteht die Gefahr von Kurz-
schlüssen zwischen den einzelnen Phasenleitern und den Schutzleitern. Alle
Phasenleiter des abisolierten Netzkabels mit Adern-Endhülsen versehen.
6
Die Phasenleiter und den Schutzleiter des Netzkabels Autotrafo mit Adern-
endhülsen versehen
HINWEIS!
Beim Einspannen der Zugentlastung (1) in den Schraubstock darauf achten,
dass die Zugentlastung nicht beschädigt wird. Gegebenenfalls Schonba-
cken verwenden.
7
Zugentlastung (1) in einen geeigneten Schraubstock einspannen
8
Netzkabel Autotrafo in Zugentlastung (1) einschieben
9
Klemmutter der Zugentlastung festziehen:
Schlüsselweite 30 mm (1.18 in.)
9
DE
