Fujitsu D3598 - Anschlüsse für Speichergeräte; Anschlüsse für Systemüberwachung und -Verwaltung

Mainboard D3598 Deutsch - 21

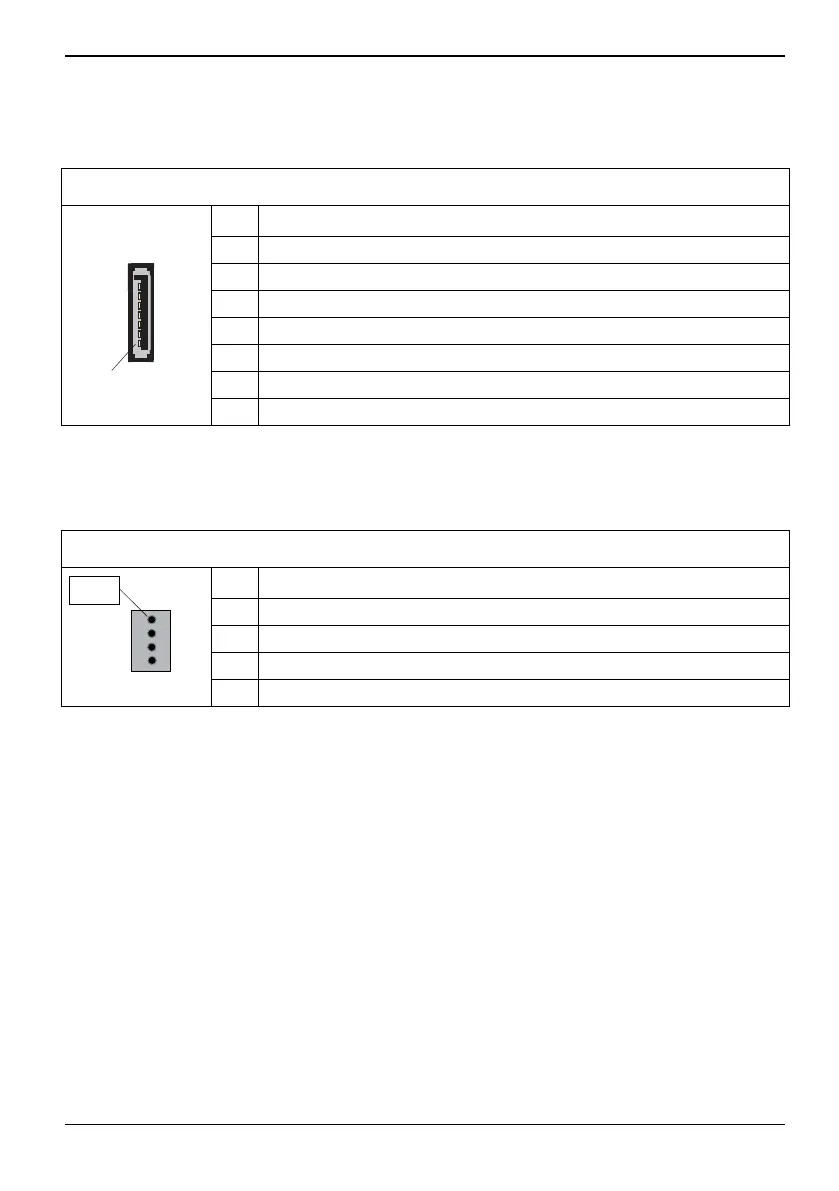

Anschlüsse für Speichergeräte
1
Serial ATA-Anschluss (Intern weiß)
POL Signal
1 GND
2 Transmit data negative
3 Receive data negative
4 GND
5 Transmit data positive
6 GND
7 Receive data positive
Anschlüsse für Systemüberwachung und
-verwaltung
SCSI LED-Anschluss (Intern)
POL Signal
1 Nicht angeschlossen
2 SCSI-ON LED (niedrig eingestellter Input)
3 SCSI-ON LED (niedrig eingestellter Input)
Pin 1
4 Nicht angeschlossen
