Fujitsu D3598 - Anschließen von Externen Geräten; Externe Anschlüsse

Mainboard D3598 Deutsch - 31
!
Zur Vermeidung von Schäden am Motherboard oder dem Erweiterungsgerät müssen sie
das Motherboard vor der Durchführung von Systemänderungen stets von der
Stromversorgung trennen.
Anschließen von externen Geräten
Das Anschließen von externen Geräten an das Motherboard ist eine einfache Aufgabe. Zu den
Standardkomponenten, die üblicherweise an das Motherboard angeschlossen werden, zählen

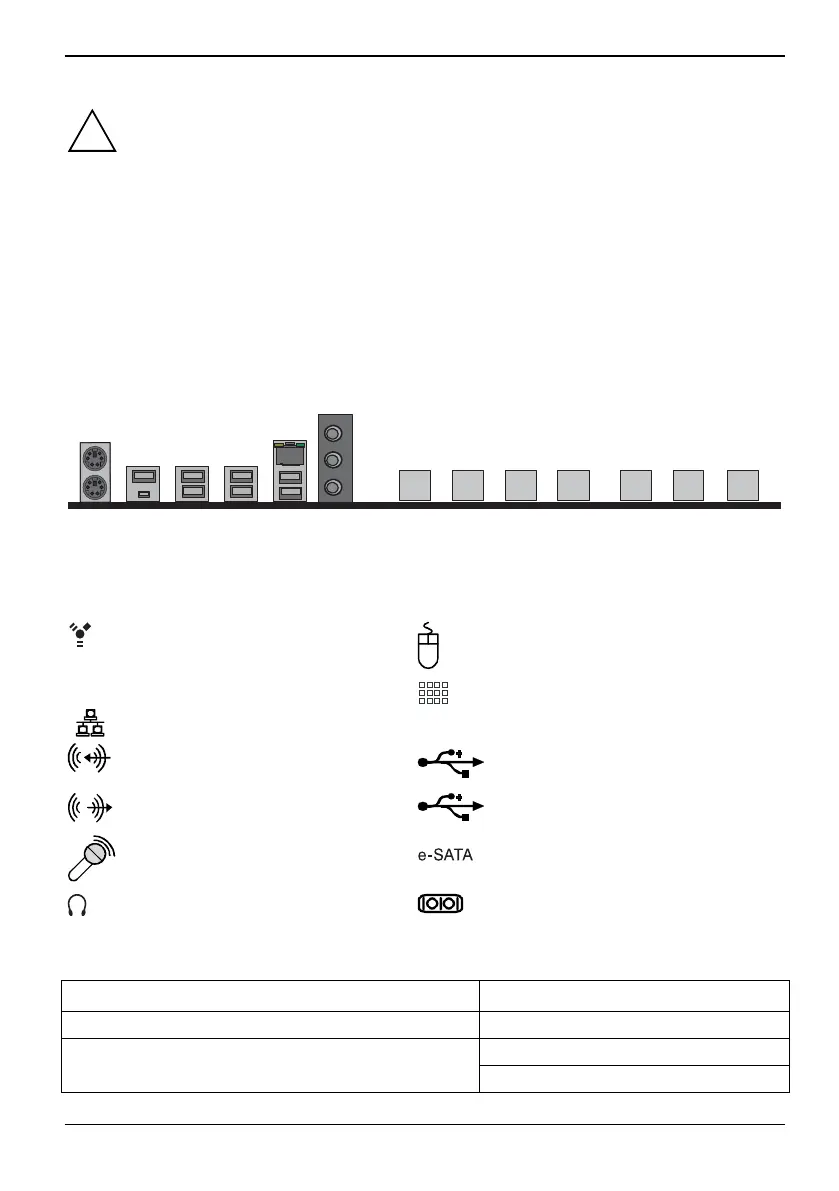

Tastatur-, Maus- und Druckerkabel. In nachstehendem Diagramm wird der ATX-Port-Stack für
folgendes Board im Detail illustriert:
D3598
2xUSB
LAN
USB
Port
2xUSB 2xUSB
2xPS2
Line
-in
-out
MIC
PCIe
x8
PCIe
x16
PCIe
x1
PCIe
x4
PCIe
x16
PCIe
x1
PCIe
x4
Externe Anschlüsse
Die Positionen der externen Anschlüsse am Motherboard wurden am Anfang des Handbuchs
angegeben.
Firewire, weiß
PS/2-Maus, grün (optional)
LAN
LAN-Anschluss (RJ-45)
PS/2-Tastatur, blau (optional)
Audio-Eingang (Line in), hellblau
USB3.1 Gen1 - Universal Serial Bus, blau
Audio-Ausgang (Line out), hellgrün
USB3.1 Gen2 - Universal Serial Bus, rot
Mikrofonbuchse, rosa
e-SATA-Anschluss
Kopfhörer / SPDIF, gelb
Serielle Schnittstelle, türkis
Der LAN RJ45-Anschluss verfügt über zwei LEDs (Light Emitting Diodes).
Linke LED Rechte LED
Grün: Verbindung eingerichtet Aus: 10 Mbit/s
Grün: 100 Mbit/s Grün blinkend: Aktive LAN-Verbindung
Gelb: 1000 Mbit/s
Fujitsu 31
