FULTON 60J - General Data

J OIL-E-08 2008
5
GENERAL DATA
SECTION 5
40

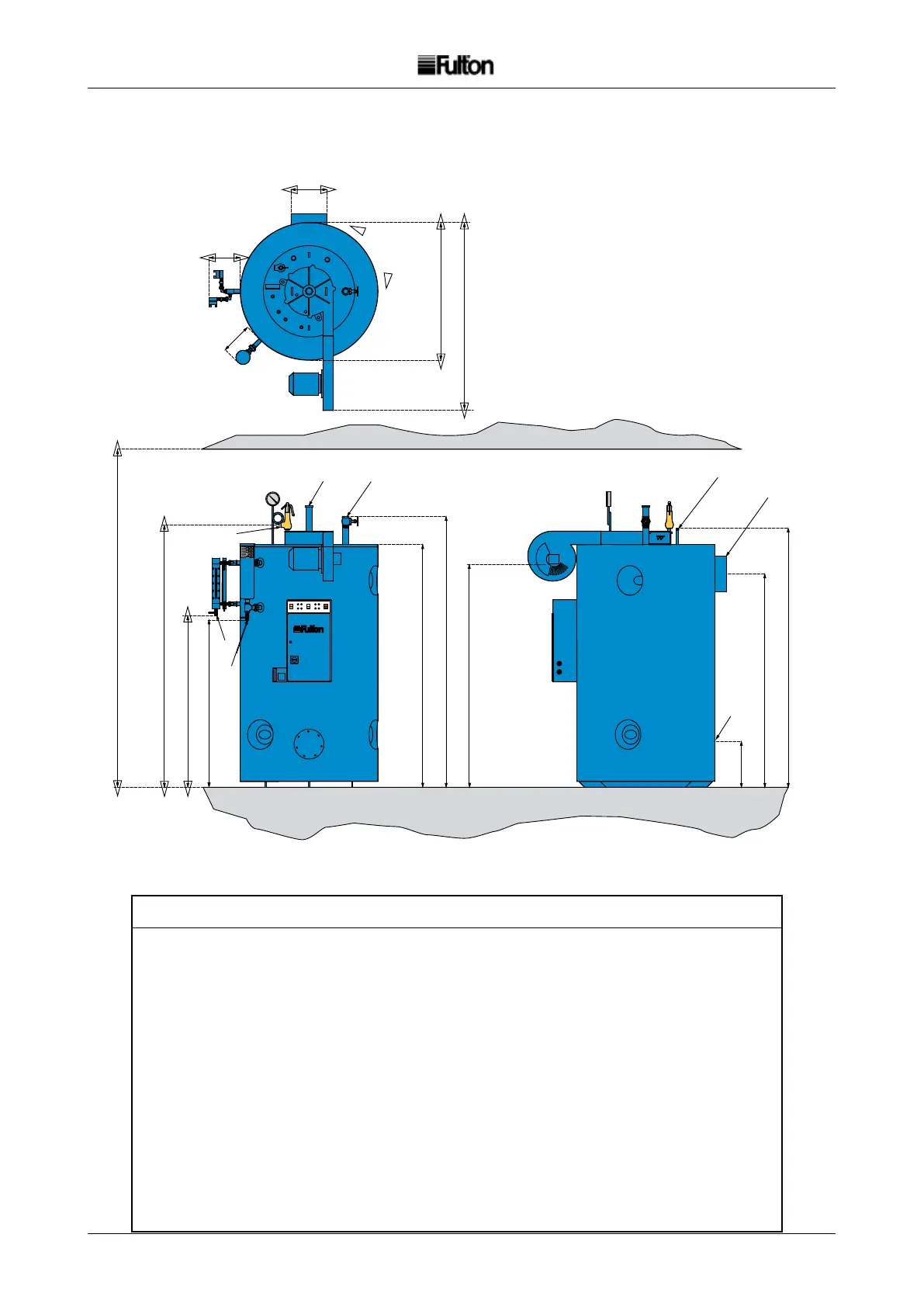

FIG. 21 BOILER DIMENSIONS
Dimensions (mm)
Model 6/8J 10J 15J 20J 30J 40J 50J 60J
A 2300 2300 2400 2600 2800 3100 3100 3100
B 1840 1840 1930 2060 2240 2490 2490 2490
C 1060 1060 1155 1285 1465 1710 1710 1710
D 1025 1025 1115 1245 1385 1670 1670 1670
E 1670 1670 1760 1890 2070 2320 2320 2320
F 1845 1845 1950 2100 2310 2680 2680 2680
G 1550 1550 1640 1735 1915 2150 2150 2150
H 1500 1500 1565 1670 1820 2075 2075 2075
J 1810 1810 1900 2030 2210 2460 2460 2460
K 380 380 380 390 390 395 395 395
L 152 152 203 255 305 305 305 305
M 715 715 760 985 1175 1390 1390 1390
N 1025 1025 1060 1400 1595 1850 1850 1850
P 265 265 265 265 265 265 265 265
Q 270 270 270 270 270 265 265 265
5
8
2
5
7
6
3
1
4
L (dia)
A
B
C
D
E
F
G
K
H
J
P
Q
M
N
