2–4 MM200 MOTOR MANAGEMENT SYSTEM – INSTRUCTION MANUAL
MECHANICAL INSTALLATION CHAPTER 2: INSTALLATION

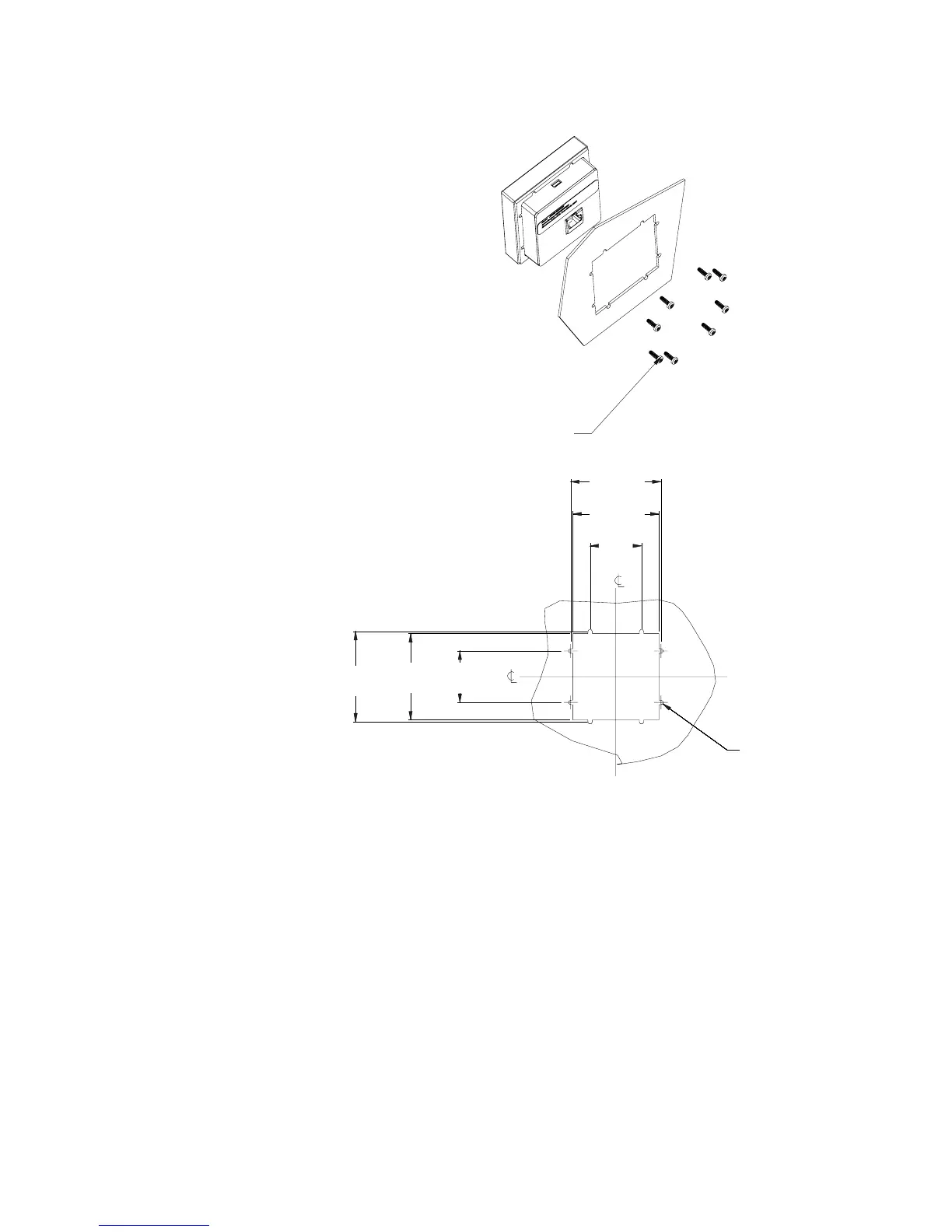

Figure 2-4: Basic Control Panel mounting and cutout dimensions
2.515"
63,88mm
[]
2.635"
66,93mm
[]
1.500"
38,10mm
[]
1.500"
38,10mm
[]
2.515"
63,88mm
[]
2.635"
66,93mm
[]
Ø
TypX8
.130"
3,30mm
[]
#4-40X3/8in SELF TAP PAN HD PHILIPS
QTY: 8; (SUPPLIED); GE PART# 1402-0017
TIGHTENING TORQUE: 7 lb-in
.
853825A1.cdr
