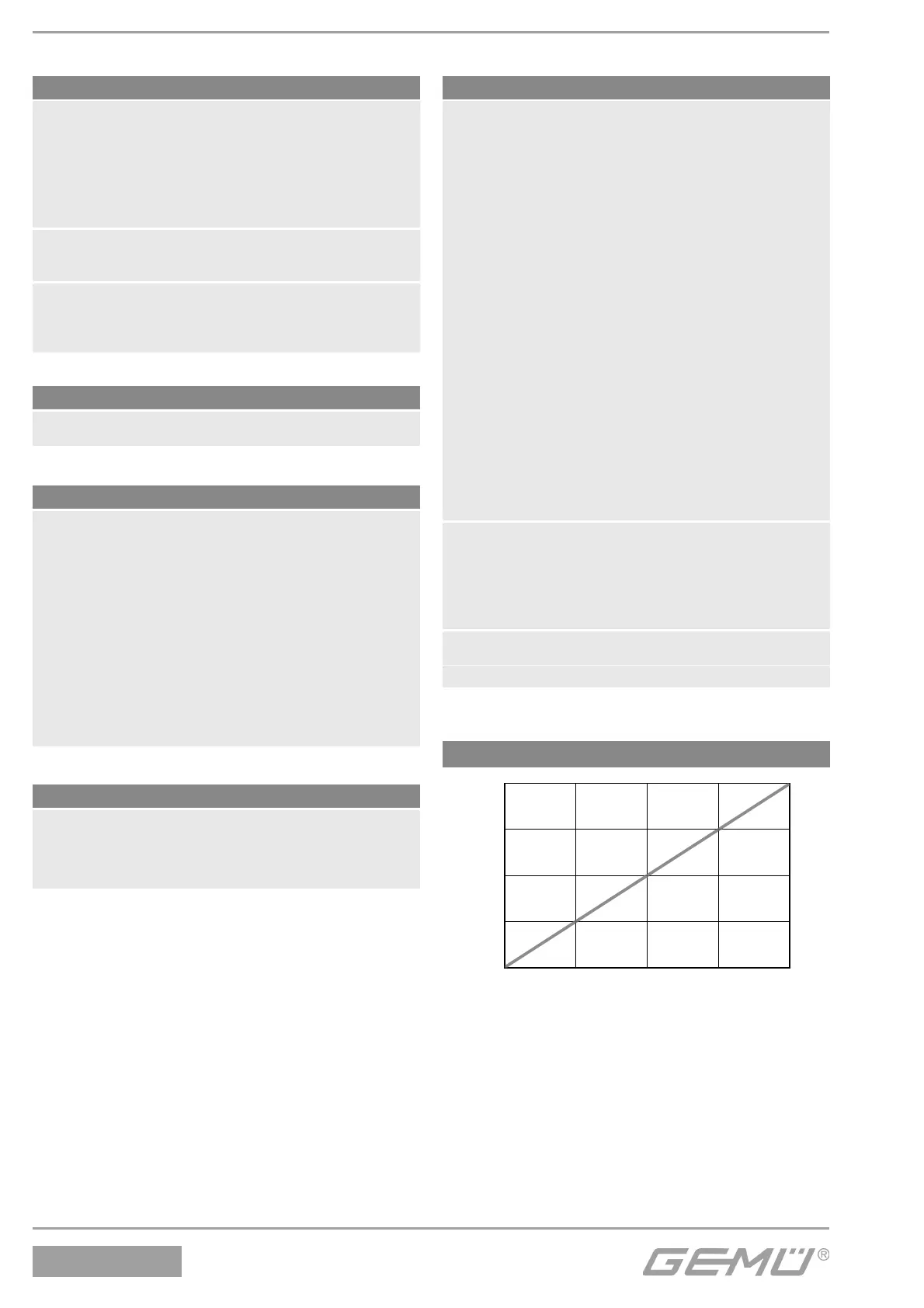

14 / 32
1434 µPos
13 Technische Daten
Betriebsbedingungen
Umgebungstemperatur 0 ... +60 °C
Lagertemperatur -10 ... +60 °C
Steuermedium Qualitätsklassen
nach DIN ISO 8573-1
Staubgehalt Klasse 3
(max. Teilchengröße 5 µm)
(max. Teilchendichte 5 mg/m³)
Drucktaupunkt Klasse 3
(max. Drucktaupunkt -20 °C)
Ölgehalt Klasse 3
(max. Ölkonzentration 1 mg/m³)
Zuluft 1...10 bar bei 40 °C
1...8 bar bei 60 °C
Luftverbrauch 0 l/min
(im ausgeregelten Zustand)
Luftleistung 15 Nl/min
Werkstoffe
Gehäuseoberteil Polypropylen (UV-stabil)
Gehäuseunterteil Aluminium eloxiert o. Edelstahl
Elektrische Daten
Spannungsversorgung
Spannungsversorgung U
V
= 18...30 V DC
Leistungsaufnahme ≤ 4 W (bis 24 V DC)
Analogeingänge
Genauigkeit / Linearität ≤ ± 0,3 % v.E.
Temperatur Drift ≤ ± 0,3 % v.E.
Sollwerte a) 0 - 10 V; b) 0/4...20 mA
Eingangsart passiv
Eingangswiderstand a) 100 kΩ; b) 50 Ω
Auflösung 12 bit
Externer Weggeber RG = 1-10 kΩ
Initialisierungseingang (digital)
Spannung U
Nenn
= 24 V DC
Pegel ”Logisch 1” 14 V DC ≤ U
H
≤ 30 V DC
Pegel ”Logisch 0” 0 V DC ≤ U
L
≤ 8 V DC
Eingangsstrom I
typ
= 1,3 mA (bei 24 V DC)
Analogausgang (optional)
Genauigkeit / Linearität ≤ ± 1,0 % v.E..
Temperatur Drift ≤ ± 0,5 % v.E.
Auflösung 12 bit
Istwertausgang 0 - 20 mA / 4 - 20 mA
Bürde max. 600 Ω, 0-10 V
Ausgangsart aktiv
Elektrischer Anschluss
Spannungsversorgung 1 x M12 Stecker A-kodiert
u. Signalanschlüsse (Installation - Betriebsanleitung
beachten)
Reglerangaben*
Regelabweichung 1 % Werkseinstellung
≤ 0,1 % (einstellbar)
≤ 2,0 % (voreingestellt, K-Nr. 2442)
≥ 5,0 % (voreingestellt, K-Nr. 2443)
Initialisierung automatisch über 24 V DC Signal
Dichtschließfunktion ZU: W ≤ 0,5%; AUF: W ≥ 99,5%
Anzeigeelemente
Status Anzeige 4 gut sichtbare LED`s
* Störeinflüsse auf Sollwertsignal können Regelaktivitäten beeinflussen
Wegmess-System - bei direktem Anbau integriert
Linear-Ausführung
Hub 0.8...10 mm (Code 010)
2.0...25 mm (Code 030)
Widerstand R 1 / 3 kΩ
Mindesthub ≥ 8 % der Weggeberlänge
Allgemeines
Schutzart nach EN 60529 IP 65 / IP 67 ¹⁾
Gewicht 220 g
Maße L x B x H siehe Bemaßung
Einbaulage beliebig
Verwendungszweck zum Anbau an und regeln von
pneu. betätigten Prozessventilen
Besonderheiten Sicherheitsfunktion bei
Stromversorgungsausfall
²⁾
Richtlinien
EMV-Richtlinie 2014/30/EU
¹⁾
IP 67 wird bei geführter Abluft erreicht. Hierzu bei Anschluss 3 und E
Verschlussschrauben durch M5-Adapter (1434 000 Z2, 2 Stück
erforderlich) ersetzen.
²⁾ bei einem Ausfall der Stromversorgung wird beim zu regelnden
Prozessventil die Zuluftleitung entlüftet.
Der Stellungsregler GEMÜ 1434 μPos erkennt automatisch
während der Initialisierung die Steuerfunktion des Ventils:
Federkraft geöffnet (NO) oder Federkraft geschlossen (NC)
Bei Signalvorgabe 0/4 mA oder 0 V ist die Stellung des
Ventils geschlossen.
Regel - Diagramm
Ventilöffnungsgrad [%]
