7 / 32
1434 µPos
C
B
9.
Bei GEMÜ 650 beiliegend
(O-Ring C nur bei Steuerfunktion
2 und 3):
7 Druckscheibe B
7 O-Ring C
10.
D
11.
E
F
3
Bei erforderlichen Anbausätzen
beiliegend (O-Ring D und F nur
bei Steuerfunktion 2 und 3. Je
nach Ausführung liegt evtl. nur ein
O-Ring bei):
7 O-Ring D
7 Adapter E
7 O-Ring F
● Antrieb in Geschlossen-Position
bringen.
● O-Ring D und F oben und unten in
Adapter E einlegen.
● Adapter E bis zum Anschlag in die
Antriebsöff nung 3 einschrauben und
festziehen.

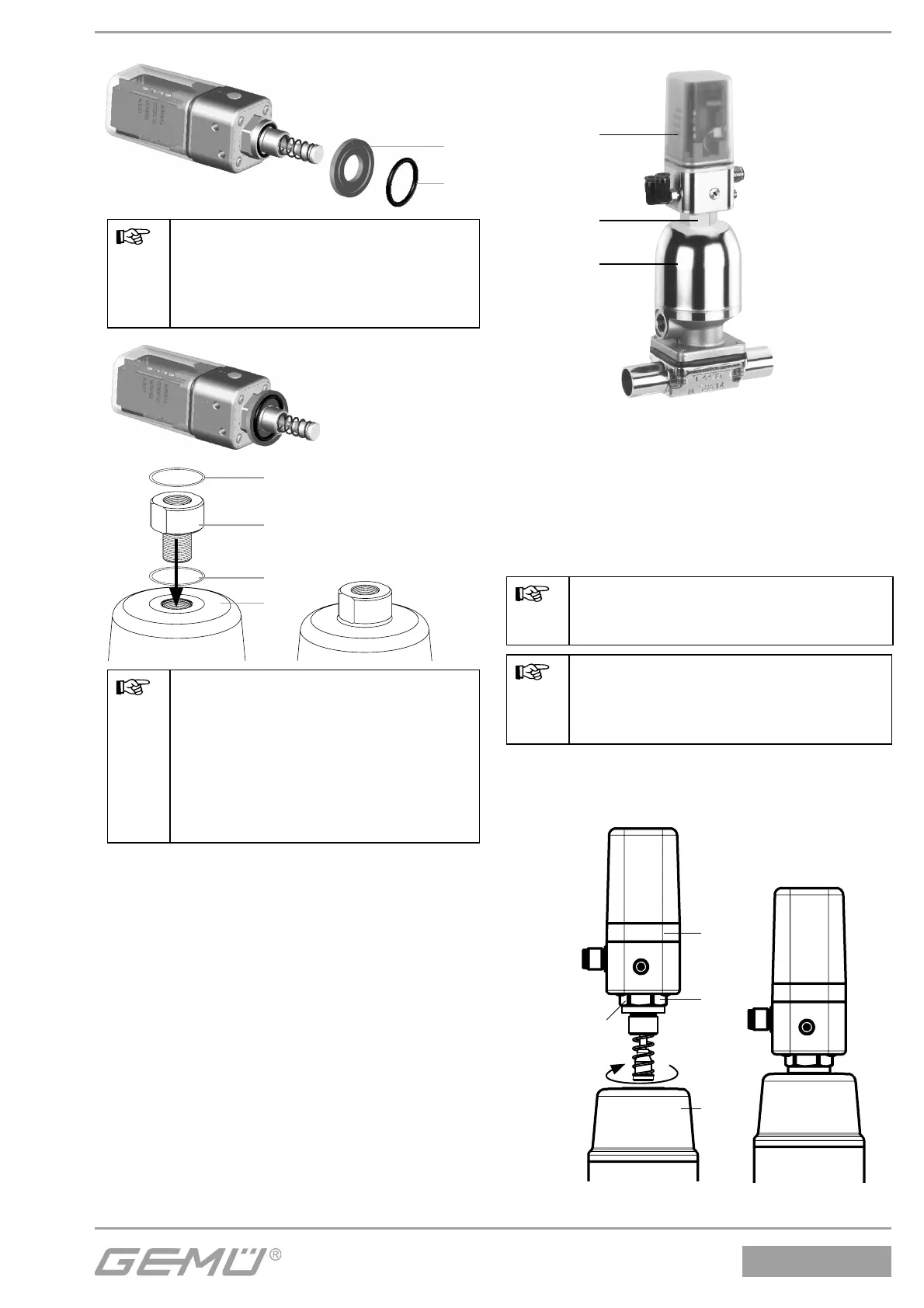

3.2 Anbau des Stellungsreglers
1
2
3
Ventil mit Stellungsregler
● Weggeber komplettieren (siehe Kapitel
3.1 „Komplettierung des Weggebers“).
l Stellungsregler 1 auf Antrieb 3 bzw.
Adapter E aufsetzen und mit einem
geeigneten Gabelschlüssel SW 20 / SW
24 am Weggeber 2 fi xieren.
Die Gewindegröße ist abhängig
von dem Ventil, auf das der
Stellungsregler montiert wird.
Der Regler darf nicht durch drehen
des Gehäuses befestigt werden, da
sonst die Gefahr besteht, dass der
interne Anschlag überdreht wird.
Der Stellungsregler lässt sich nach
korrektem Anbau auf das entsprechende
Ventil ausrichten.
M16 x 1 - SW 24
M12 x 1 - SW 20
1
2
3
Stellungsregler
und Antrieb
Stellungsregler auf
Antrieb montiert
