5 / 32
1434 µPos

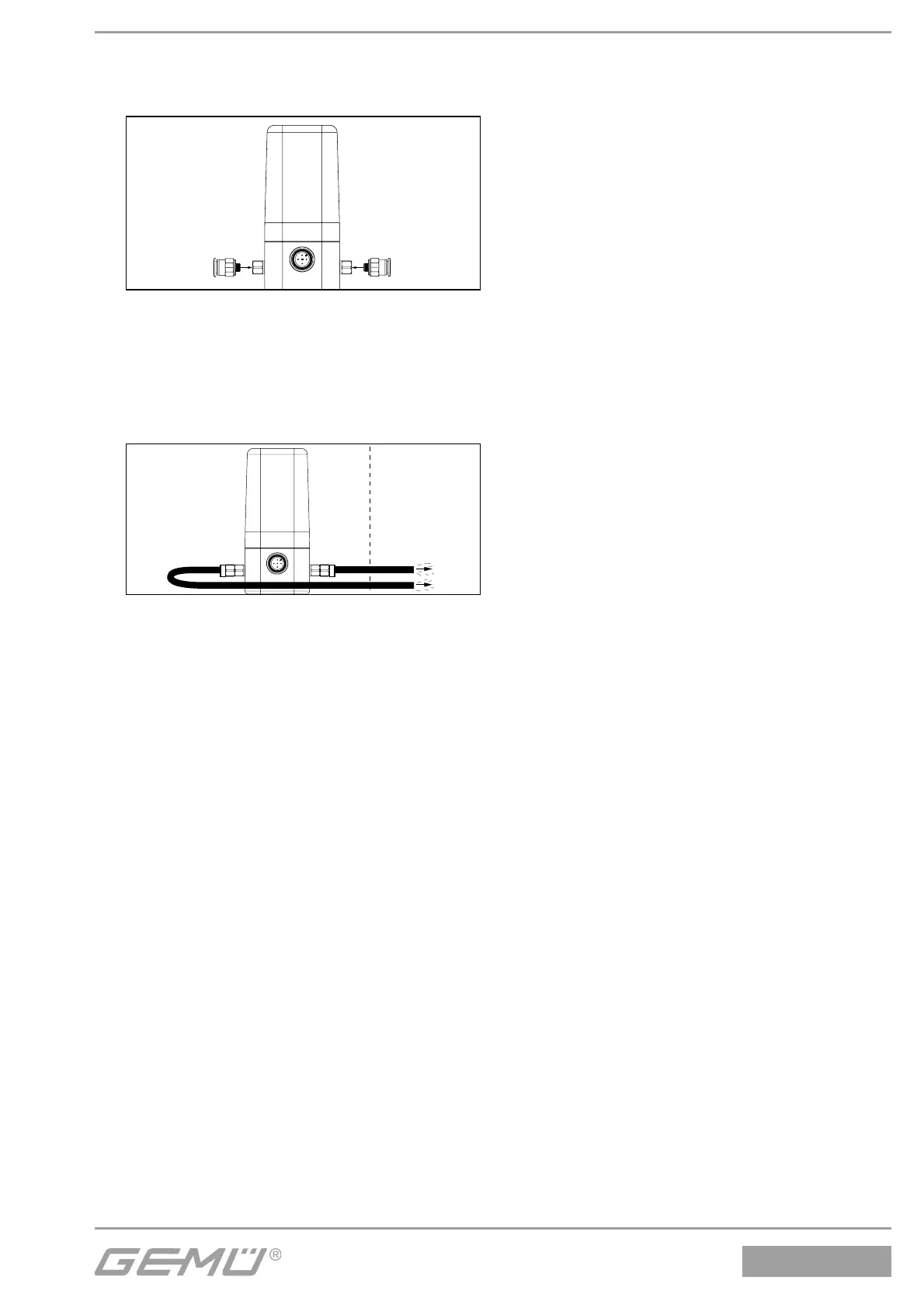

6. Pneumatikverschraubung in
Gewindeadapter einschrauben und
vorsichtig festziehen.
7. Sicherstellen, dass die
Steuermediumleitungen immer drucklos
sind.
8. Steuermediumleitungen spannungs- und
knickfrei montieren und in trockener
Umgebung installieren.
Trockene
Umgebung
1.5 Einbaulage
Die Einbaulage des GEMÜ 1434 μPos ist
beliebig. Bei einem Einbau überkopf ist
darauf zu achten, dass keine Flüssigkeiten
und Verschmutzungen in die Ein- und
Auslassöffnung des Überdruckventils
gelangen.
1.6 Benötigtes Werkzeug für
Einbau und Montage
Benötigtes Werkzeug für Einbau und
Montage ist nicht im Lieferumfang enthalten.
1.7 Wartung und Service
Der GEMÜ 1434 μPos unterliegt bei einem
Einbau und Einsatz gemäß dieser Einbau-
und Montageanleitung und des Datenblattes
keiner Wartung / Service.
Helfen Sie mit das Produkt weiter zu
entwickeln und leiten Sie abweichendes
Verhalten gegenüber der Beschreibung
an Ihren nächstgelegenen GEMÜ-Partner
weiter.
2 Herstellerangaben
2.1 Lieferung
Überprüfen Sie die Ware unverzüglich bei
Erhalt auf Vollständigkeit und Unversehrtheit.
Aus den Versandpapieren geht der
Lieferumfang hervor.
Stellen Sie anhand der Bestellnummern fest,
ob die Ware hinsichtlich der Ausführung und
des Umfangs bestellgemäß geliefert wurde.
Wird der Stellungsregler GEMÜ 1434 μPos
mit einem Ventil als Kompletteinheit bestellt,
so sind diese Teile sowie das dazugehörige
Zubehör bereits komplett montiert und
werkseitig voreingestellt.
Der GEMÜ Stellungsregler ist damit
betriebsbereit (Referenzbedingungen:
Steuerdruck = 6 bar; Betriebsdruck = 0 bar).
2.2 Funktion
Der Stellungsregler GEMÜ 1434 μPos
ist ein intelligenter elektropneumatischer
Stellungsregler zum Anbau an
pneumatische Antriebe. Der GEMÜ 1434
μPos wird standardmäßig direkt an den
Antrieb angebaut. Der entsprechende
Weggeber ist bereits im Stellungsregler
integriert (optional kann GEMÜ 1434 μPos
mit einer M12 Steckverbindung für einen
externen Anbau des Weggebers bestellt
werden). Der Weggeber misst die aktuelle
Position des Ventils und meldet diese
an die Elektronik des GEMÜ 1434 μPos.
Diese vergleicht den Istwert des Ventils
mit dem vorgegebenen Sollwert und regelt
bei entsprechender Regelabweichung das
Ventil nach.
Der optionale Istwertausgang gibt die
aktuell ermittelte Ventilposition (in selber
Wirkrichtung gemäß Regel-Diagramm) als
Analogwert aus.
