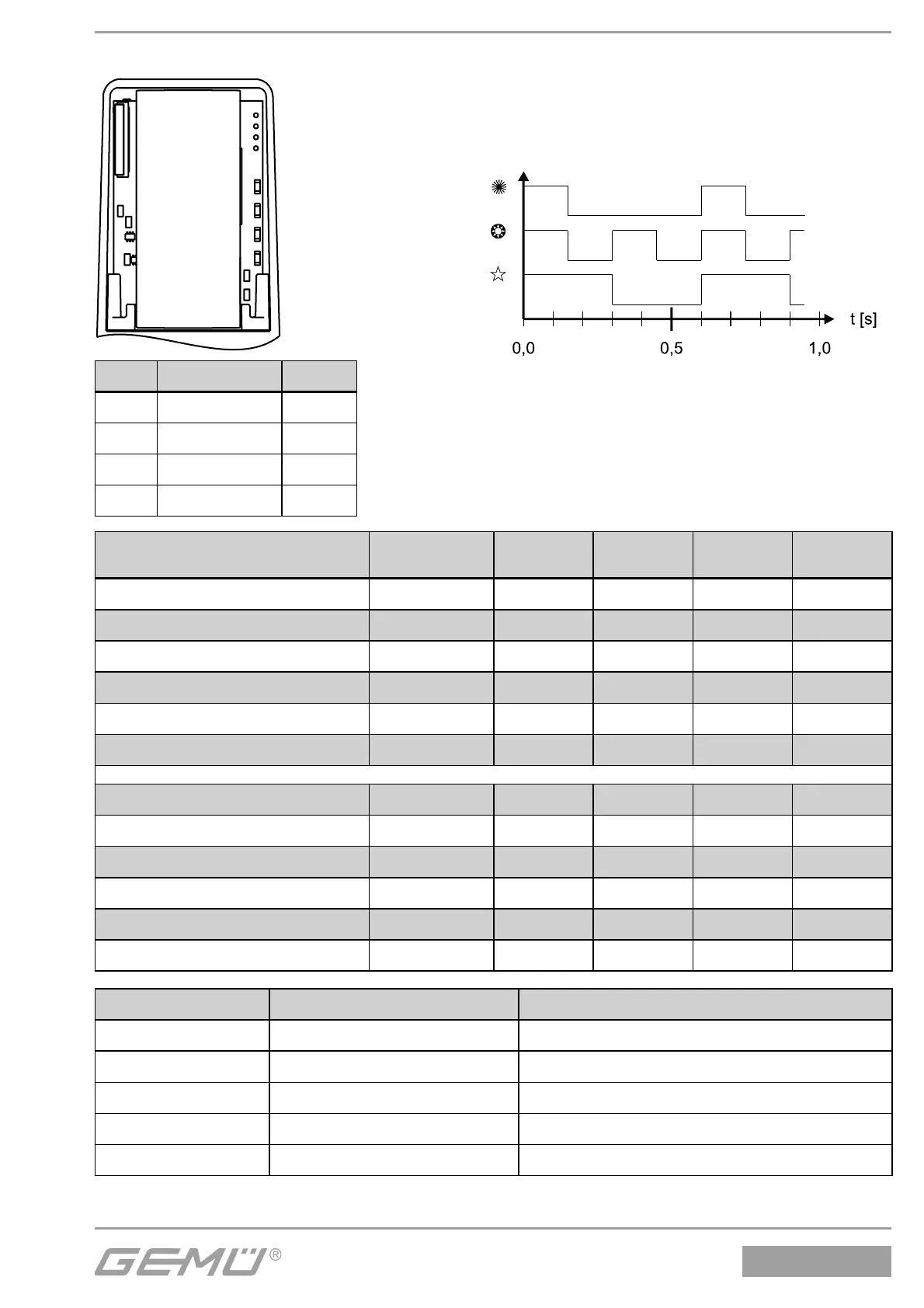

LED Bezeichnung Farbe
1 OPEN gelb
2 ERROR rot
3 CLOSED orange
4 POWER gelb
Bedeutung Fehlernummer
LED 1
OPEN
LED 2
ERROR
LED 3
CLOSED
LED 4
POWER
Position erreicht -
m m m l
Ventil in Endlage AUF -
l m m l
Ventil in Endlage ZU -
m m l l
Ventil fährt in Richtung AUF -
I m m l
Ventil fährt in Richtung ZU -
m m I l
Regler in Initialisierungsphase -
I m I l
Sollwert > 20,5 mA / 10,25 V Fehler Nr. 1
I b m l
Sollwert < 3,5 mA Fehler Nr. 2
m b I l
Regler nicht initialisiert Fehler Nr. 3
I b I l
Regler nicht kalibriert Fehler Nr. 4
l l l I
Gerätefehler Fehler Nr. 5
m b m l
Regler arbeitet mit geringer Güte Warnung Nr. 1
Z l
Legende LED Zustand Blinkfrequenz
m
LED aus
l
LED an
Z
LED blinkt kurz auf f = 1,66 Hz; 0,15 s an / 0,45 s aus
b
LED blinkt schnell f = 3,33 Hz; 0,15 s an / 0,15 s aus
I
LED blinkt langsam f = 1,66 Hz; 0,30 s an / 0,30 s aus
