GEM 1434 mPos Installation, Operating And Maintenance Instructions

8 / 32
1434 µPos

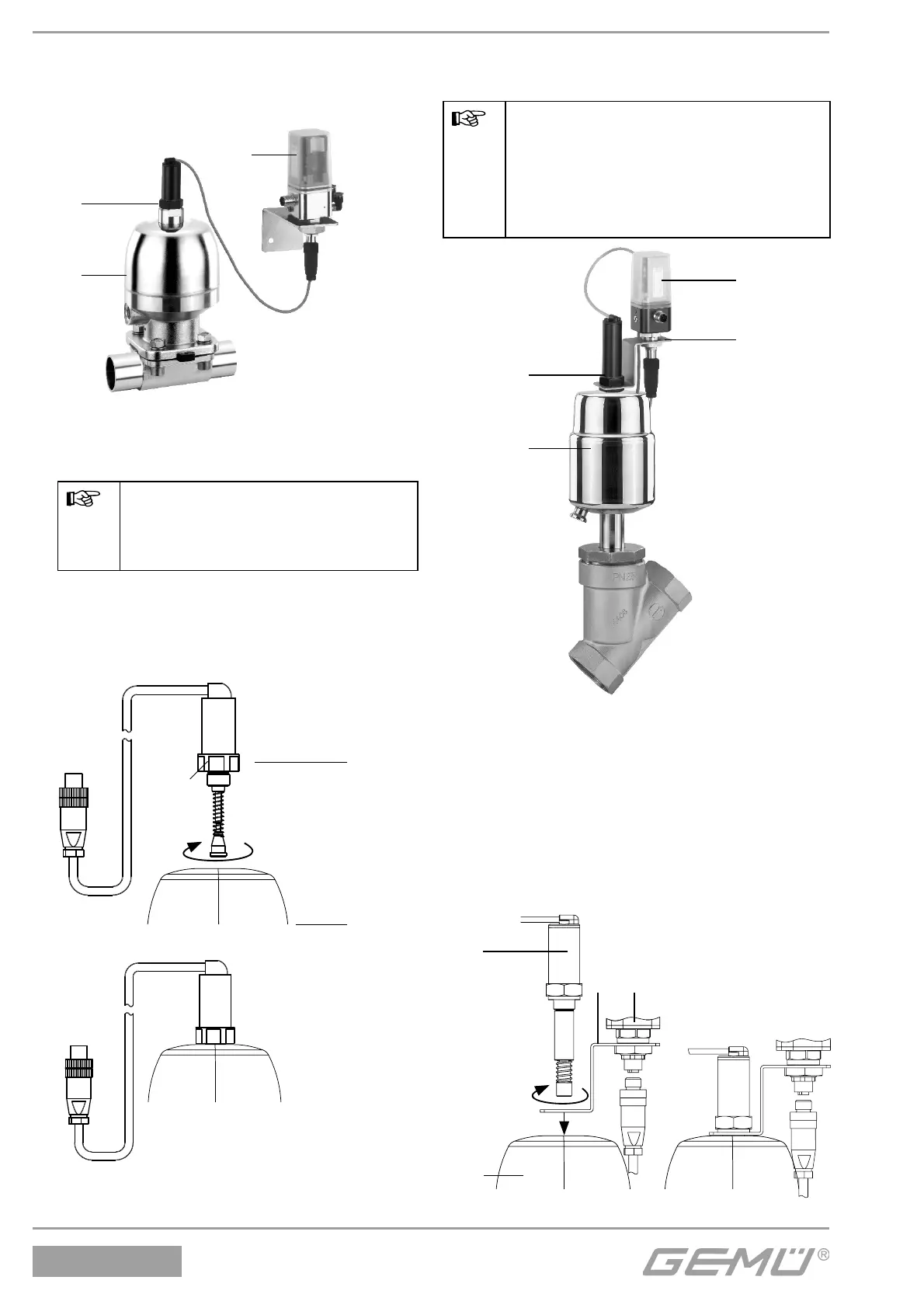

3.3 Anbau des externen
Weggebers (nur bei Variante
mit externem Anbau)
4
3
1
Ventil mit externem Weggeber
● Stellungsregler 1 an geeigneter Stelle
befestigen.
Hierzu kann der Befestigungs-
winkel GEMÜ 1446 00 ZMP
verwendet werden (dieser muss
separat bestellt werden).
● Weggeber komplettieren (siehe Kapitel
3.1 „Komplettierung des Weggebers“).
l Weggeber 4 auf Antrieb 3 aufsetzen und
mit einem geeigneten Gabelschlüssel
SW27 am Weggeber 4 fi xieren.
SW27
3
4
Weggeber und Antrieb
Weggeber auf Antrieb montiert
3.4 Anbau des Stellungsreglers
mit Befestigungswinkel
Der Anbau des Stellungsreglers mit
Befestigungswinkel wird bei Ventilen
angewandt, die eine größere Stel-
lungsänderung verrichten als der
integrierte Weggeber des Stellungs-
reglers erfassen kann.
4
3
1
5
Ventil mit Befestigungswinkel
● Weggeber komplettieren (siehe Kapitel
3.1 „Komplettierung des Weggebers“).
● Befestigungswinkel 5 mit Weggeber 4
auf Antrieb 3 aufsetzen und mit einem
geeigneten Gabelschlüssel SW27 am
Weggeber 4 fi xieren.
● Stellungsregler 1 an Befestigungswinkel 5
befestigen.
3
4
1
5
