GEM 613 - Page 14

14 / 64
613, 618

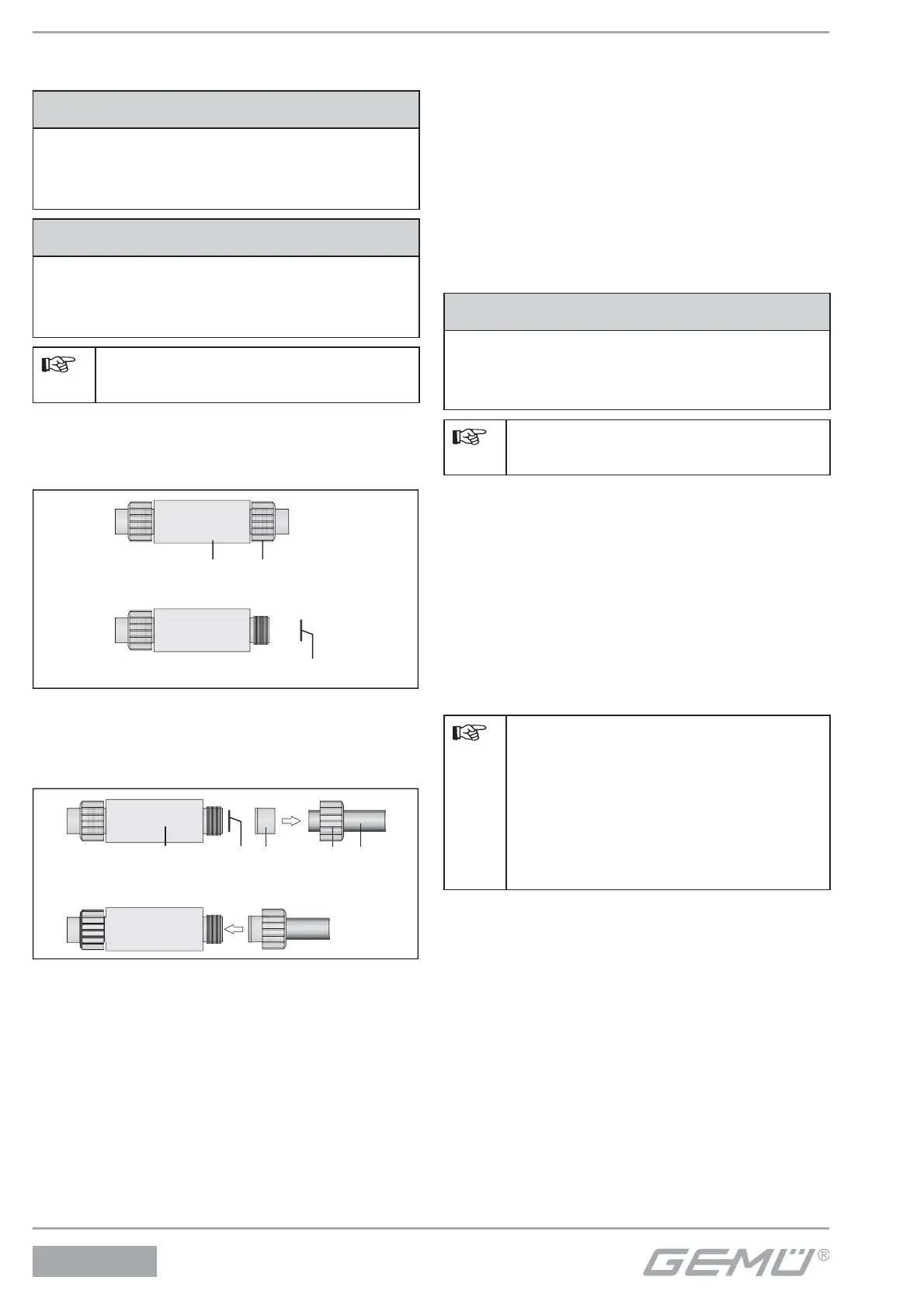

Montage bei Armaturenverschraubung
mit Einlegeteil:
VORSICHT
Beschädigungen am Ventilantrieb oder
Ventilkörper!
 Schweißtechnische Normen einhalten!
VORSICHT
Beschädigungen des Ventilkörpers!
 Nur für Ventilkörper geeigneten Kleber
verwenden.
Der Kleber ist nicht im
Lieferumfang enthalten!
1. Schraubverbindung entsprechend der
gültigen Normen in Rohr einschrauben.
12
3
2. Überwurfmutter 1 am Ventilkörper 2
abschrauben.
3. O-Ring 3 ggf. wieder einsetzen.
5 1 4
2
3
4. Überwurfmutter 1 über Rohrleitung 4
stecken. Einlegeteil 5 durch Kleben /
Schweißen mit der Rohrleitung 4
verbinden.
5. Überwurfmutter 1 wieder auf
Ventilkörper 2 aufschrauben.
6. Ventilkörper 2 an anderer Seite ebenfalls
mit Rohrleitung 4 verbinden.
Montage bei Gewindeanschluss:
 Gewindeanschluss entsprechend der
gültigen Normen in Rohr einschrauben.
 Membranventilkörper an Rohrleitung
anschrauben, geeignetes
Gewindedichtmittel verwenden.
Das Gewindedichtmittel ist nicht im
Lieferumfang enthalten.
Montage bei Klebemuff e:
VORSICHT
Beschädigungen des Ventilkörpers!
 Nur für Ventilkörper geeigneten Kleber
verwenden.
Der Kleber ist nicht im
Lieferumfang enthalten!
1. Kleber auf der Innenseite des
Ventilkörpers und auf der Außenseite
der Rohrleitung laut Angaben des
Kleberherstellers auftragen.
2. Ventilkörper mit Rohrleitung verbinden.
Entsprechende Vorschriften für
Anschlüsse beachten!
Nach der Montage:
Wichtig:
Membranen setzen sich im
Lauf der Zeit. Nach Installation
und Inbetriebnahme des Ventils
unbedingt Muttern 20 (siehe
Kapitel 21 "Schnittbilder und
Ersatzteile") nachziehen.
 Alle Sicherheits- und Schutzeinrichtungen
wieder anbringen bzw. in Funktion setzen.
