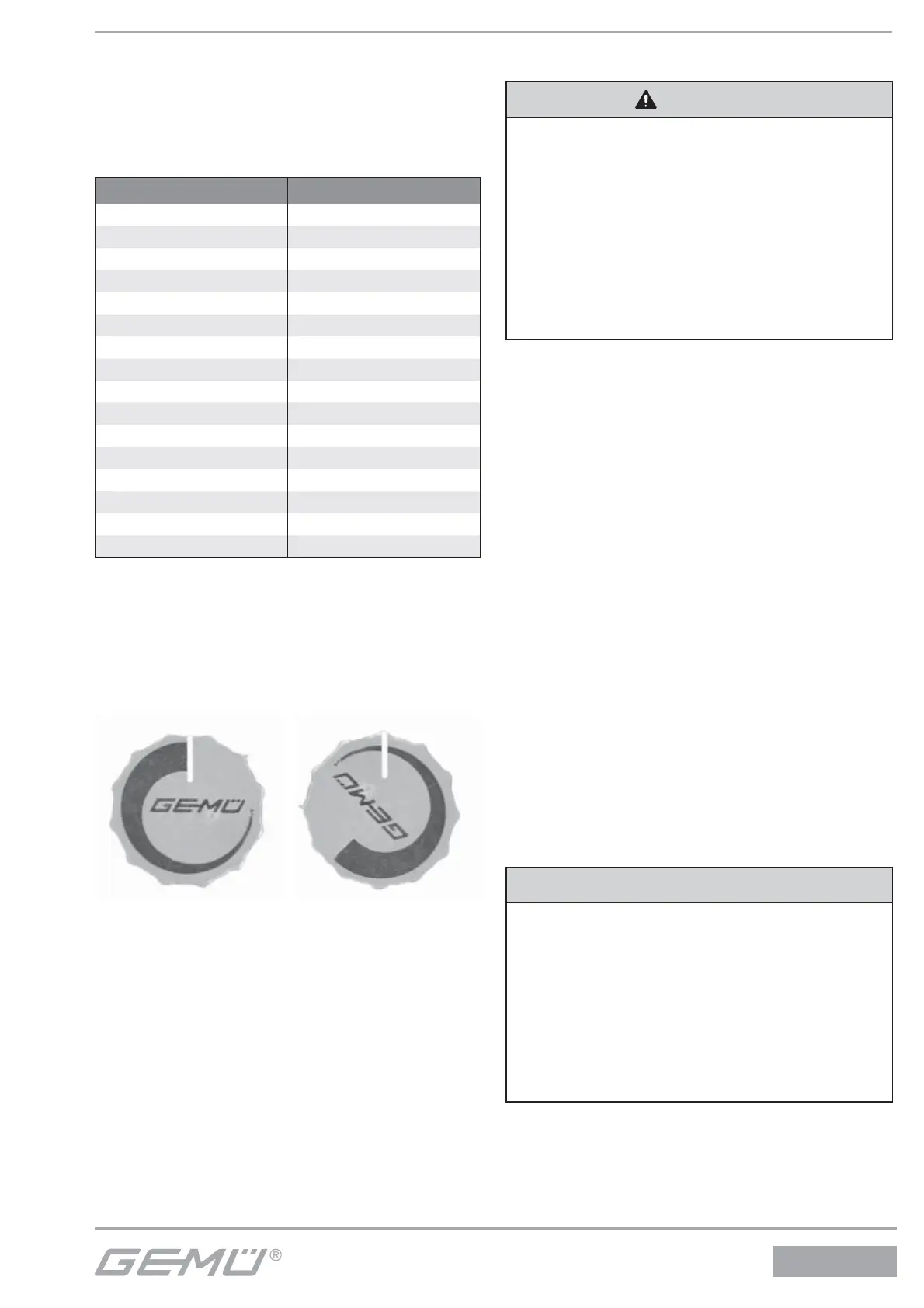

11.2.4 Einstellung der Totzone
Betriebszustand
mittlere LED leuchtet
16-fach Drehschalter auf gewünschte
Position stellen:
Stellung Totzone
0 ± 0,5 %
1 ± 0,8 %
2 ± 1,1 %
3 ± 1,4 %
4 ± 1,7 %
5 ± 2,0 %
6 ± 2,3 %
7 ± 2,6 %
8 ± 2,9 %
9 ± 3,2 %
A (Werkseinstellung) ± 3,5 %
B ± 3,8 %
C ± 4,1 %
D ± 4,4 %
E ± 4,7 %
F ± 5,0 %
Oberen oder unteren Taster kürzer als
0,5 sec. drücken
mittlere LED leuchtet
neue Totzone wurde gespeichert
11.3 Optische Stellungsanzeige
Ventil o en Ventil geschlossen
12 Elektrische Anschlüsse
GEFAHR
Stromschlag durch gefährliche
Spannung!
Die Einstellungen werden bei
abgenommer Haube und unter
Spannung durchgeführt. Ein
elektrischer Schlag kann zu schweren
Verbrennungen und lebensgefährlichen
Verletzungen führen. Die Einstellungen
dürfen deshalb nur von qualifi zierten
Elektrofachkräften ausgeführt werden.
12.1 Vorgehensweise
Die kundenseitig vorkonfektionierten
Kabelenden müssen bei der
Standardversion auf die Klemmenleiste
gemäß Anschlussplan aufgelegt werden.
Bei den intergrierten Regelmodulen
müssen an den kundenseitig
vorkonfektionierten Kabelenden
(Spannungsversorgungs- und
Signalleitung) die beigefügten
Steckverbindungen entsprechend dem
Anschlussplan verdrahtet werden.
Am Gehäuse können sich je nach
Ausführung ein oder zwei Steckverbinder
befi nden; für Spannungsversorgung
- gekennzeichnet mit Aufkleber der
Spannungsart und für Signalleitung.
12.2 Anschlusspläne
12.2.1 Internes Schaltbild mit
Anschluss auf Klemmleiste
VORSICHT
Gefahr der Zerstörung des
Potentiometers!
Der Potentiometer wird zerstört,
wenn sowohl Endschalter als auch
Potentiometer auf die Klemmen 5-8
angeschlossen werden.
Deshalb entweder Schalter oder
Potentiometer anschließen!
Niemals beide zusammen!
