613, 618
*1) Für die Anschlussspannung (Netz) die Angaben des
Typenschildes beachten (24, 120, o. 230 V AC).
N.C. = nicht belegt (not connected)

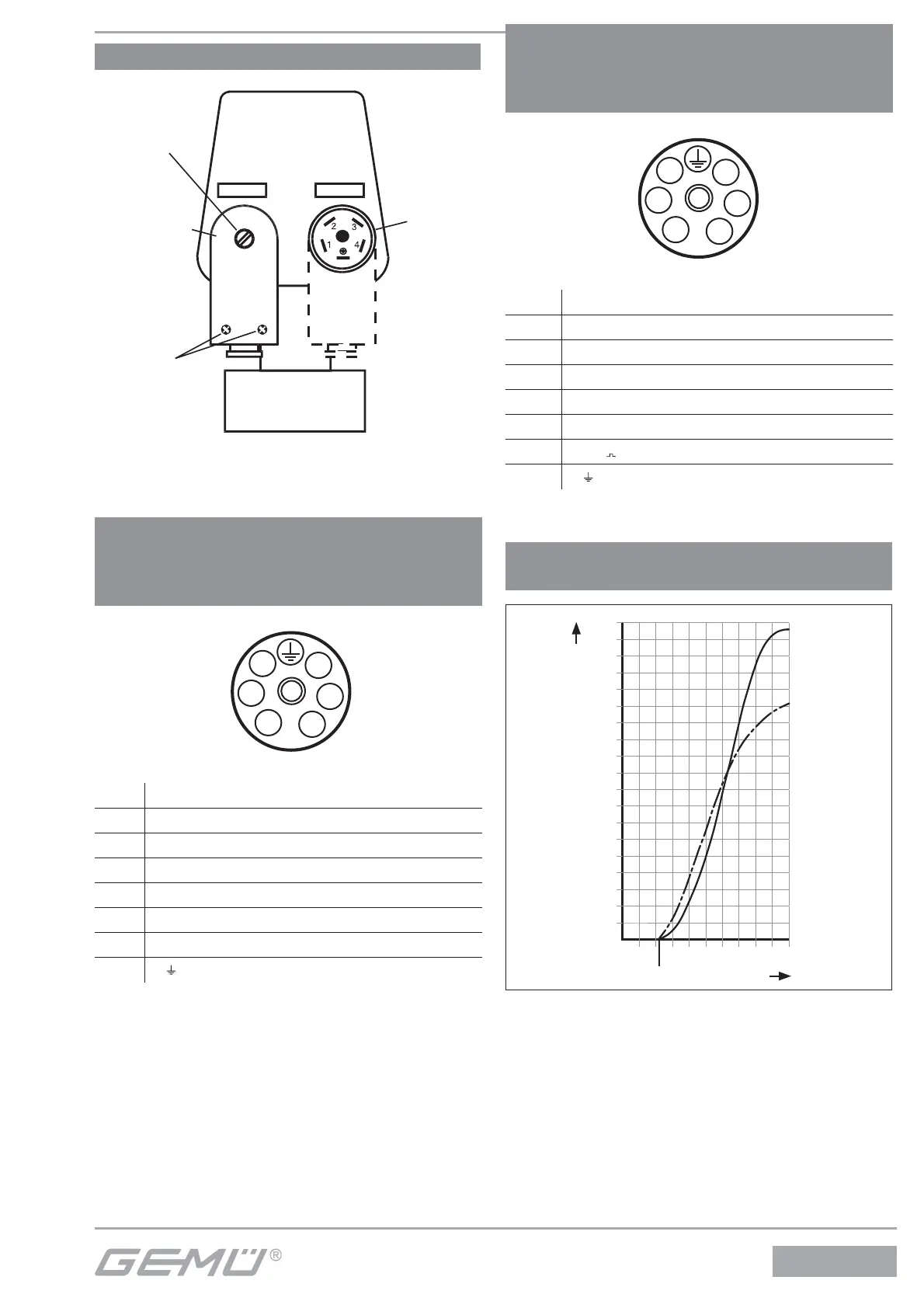

Anschlussplan Funktionsmodul Code E3
Befestigungs-
schraube
Antrieb
Netz
Signal
Anschlussstecker
(Gegenstecker)
mit Schraub-
klemmen
Einbau-
stecker
im Antrieb
Steckerbelegung
Signal
ext. Istwert
Ventilkörper
(schematisch)
Steckerbelegung
Netz
Gehäuseschraube
(2) und (3) des
Anschlusssteckers
1: I-, GND/ 0V zu Pin 2
2: I+, 4-20mA Signal
3: I-, GND/ 0V zu Pin 4
4: I+, 4-20mA Signal
5: N.C.
1: L
*1)
2: N
3: N.C.
4: N.C.
5: PE
}
}
ext. Sollwert
1
2
3
4
5
6
Funktionsmodul AE AUF/ZU Steuerung
mit 2 zusätzlichen Endlagenrückmeldungen
und Hirschmannstecker N 6 R AM2
(Ausführungsart: 6027)
Pin Bezeichnung
1 L1, Motorspannung für Laufrichtung AUF
2 L1, Motorspannung für Laufrichtung ZU
3 N, Bezugsspannung
4 L1, S1/S2 (23) Endlagenschalter
5 Us, S2 (24) Endlage ZU [Us=Ub]
6 Us, S1 (24) Endlage AUF [Us=Ub]
7
, PE
1
2
3
4
5
6
Pin Bezeichnung
1 L1, Motorspannung für Laufrichtung AUF
2 L1, Motorspannung für Laufrichtung ZU
3 N, Bezugsspannung
4 Us +, Istwertpotentiometer Signalspannung
5 Us -, Istwertpotentiometer Signalausgang
6 Us
, Istwertpotentiometer Signalspannung
7
, PE
Funktionsmodul AP AUF/ZU
Steuerung mit Potentiometerausgang
und Hirschmannstecker N 6 R AM2
(Ausführungsart: 6027)
Kennlinienverlauf mit Funktionsmodul E2
oder Dreipunktregler 1283
3,8
3,6
3,4
3,2
3,0
2,8
2,6
2,4
2,2
2,0
1,8
1,6
1,4
1,2
1,0
0,8
0,6
0,4
0,2
0
0 2 4 6 8 10 12 14 16 18 20
I [mA]
Q [m³/h]
DN 15
DN 12
Öffnungspunkt
Medium:
Wasser
 p: 1 bar
