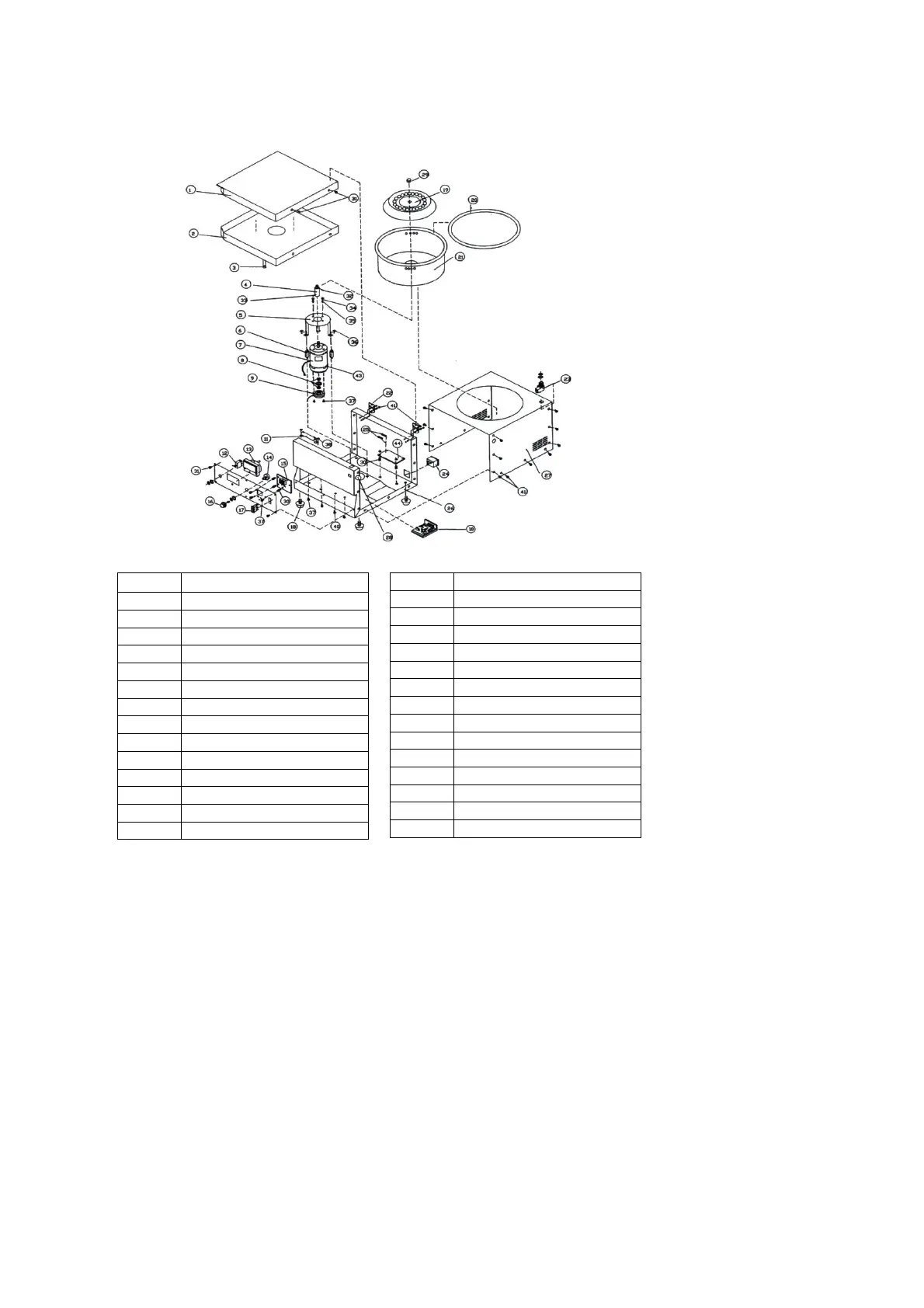

Diagram of Components
PLC-024
16
Code Description
1 Cover
3 Lock
4 Connector, motor/rotor
5 Rack, motor
6 Rubber support, 3 required
7 Motor
9 Generator, motor
10 Circuit board, PCB
11 Coil resistance
12 Toggle switch, brake
13 Speed indicator
14 VR, speed regulator
15 Timer, 99 minutes
16 Control knob, VR
15 Timer, 99 minutes
16 Control knob, VR
17 Rocker switch, power
18 Suction feet, 4 required
19 Rotor
20 Rubber gasket, chamber
21 Chamber
22 Hinges, 2 required
23 Micro switch, safety shutout
24 Inlet, power cord
25 Fuse, 6.3A, inlet
28 Lock
29 Bolt, rotor
43 Carbon brush
44 EMC filter
