DRAWING CREATED FROM PRO/ENGINEER
3D FILE. ECO MODIFICATION TO BE
APPLIED TO SOLID MODEL ONLY.
914 [36.0]
MINIMUM OPEN AREA
ON SIDES AND FRONT
457.2
[18.0]
76.2 [3.0]
PEA GRAVEL
MINIMUM
1229.5
[48.4]
1226
[48.3]
732.5
[28.8]
637.6
[25.1]
642
[25.3]
560.0
[22.0]
353.7
[13.9]
1154.0
[45.4]
446.6
[17.6]
389.7
[15.3]
36.0
[1.4]
44.8
[1.8]
300.4
[11.8]
179.0
[7.0]
SH
1/1
REV
E
WINDCHILL VERSION
E.1
FIRST USE: 0061030
ELECTRONICALLY APPROVED
INSIDE WINDCHILL
TITLE

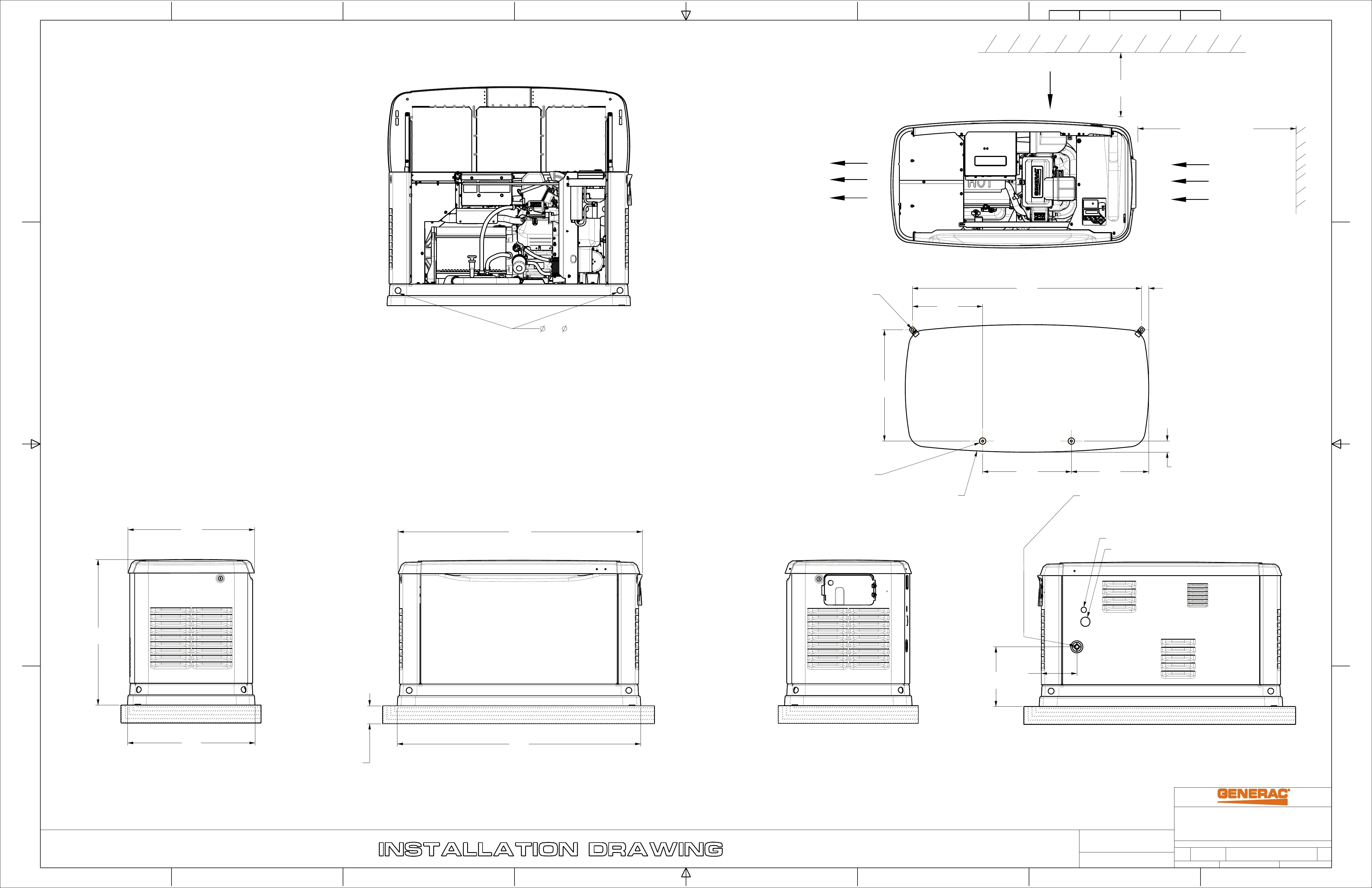

HSB INSTALL GENERATOR ECOGEN
ISSUE DATE: 8/13/14
SIZE CAGE NO DWG NO
0K9689
REV
B
N/A
E
SCALE
NTS WT-KG N/A SHEET
1 of 1
LEFT SIDE VIEW
REAR VIEW
"DO NOT LIFT BY ROOF"
**ALL DIMENSIONS IN:
MILLIMETERS [INCHES]
A CONCRETE PAD
OPTIONAL MOUNTING TO
HOLE LOCATIONS FOR
TOP VIEW
16.0 [5/8] DIA. CLEARANCE
HOLE (2) PLACES,
3/8 DIA. MASONRY ANCHOR
BOLTS RECOMMENDED
AIR INTAKE
AIR OUTLET
AIR INTAKE
MAIN AC/CONTROL WIRING HOLE FOR 3/4" CONDUIT
FRONT VIEW
RIGHT SIDE VIEW
FRONT OF UNIT
10.0 [3/8] DIA. CLEARANCE
HOLE (2) PLACES,
3/8 DIA. MASONRY ANCHOR
BOLTS RECOMMENDED
A CONCRETE PAD
OPTIONAL MOUNTING TO
HOLE LOCATIONS FOR
30.2 [ 1.2]
LIFTING HOLES 4 CORNERS
FUEL INLET - 3/4" NPT
REQUIRED FUEL PRESSURE: NATURAL GAS : 3.5-7" WATER COLUMN
LIQUID PROPANE (VAPOR) : 10-12" WATER COLUMN
MAIN AC/CONTROL WIRING HOLE FOR 1 1/4" CONDUIT
