22
FRANÇAIS
PLATINE ÉLECTRONIQUE 740D
1. AVERTISSEMENTS
Avant tout type d’intervention sur la platine électronique (connexions,
entretien), toujours couper le courant.
Prévoir en amont de l’installation un disjoncteur magnétothermique
différentiel ayant un seuil d’intervention adéquat.
Connecter la terre à la borne spécifique prévue sur le connecteur J7
de la platine (voir fig.2).
Toujours séparer les câbles d’alimentation des câbles de commande
et de sécurité (poussoir, récepteur, photocellules, etc.). Pour éviter
toute perturbation électrique, utiliser des gaines séparées ou un
câble blindé (avec blindage connecté à la masse).
2. CARACTERISTIQUES TECHNIQUES
Tension d’alimentation V~ ( +6%
-10%) 50 Hz
230 V~ ( +6% -10%) - 50 Hz
Puissance absorbée (W) 10 W
Charge maxi moteur (W) 1000 W
Charge maxi accessoires (A) 0,5 A
Température d’utilisation -20 °C +55 °C
Fusibles de protection 2 (voir fig. 1)
Logiques de fonctionnement
Automatique / Automatique “pas à pas”
/Semi-automatique / Sécurité / Semi-au-
tomatique B /Homme mort C / Semi-auto-
matique “pas à pas” / Log. mixte B+C
Temps de fonctionnement Programmable (de 0 à 4 mn)
Temps de pause Programmable (de 0 à 4 mn)
Force de poussée Réglable sur 50 niveaux
Entrées bornier
Open / Open partiel / Sécurités en
ouv. /Sécurités en ferm. / Stop / Bord /
Alimentation+Terre
Entrées connecteur
Fin de course ouverture et fermeture /
Encodeur
Sorties bornier
Feu clignotant - Moteur - Aliment. acces-
soires 24 Vcc - Lampe témoin 24 Vcc/Sor-
tie temporisée - Failsafe
Connecteur rapide
Embrochage platine à 5 broches
récepteurs
Programmation
3 touches (+, -, F) et afficheur, mode
“base” ou “avancée”
Fonctions programmables
mode base
Logique de fonctionnement - Temps de
pause - Force de poussée - Direction
portail
Fonctions programmables
mode avancé
Couple au démarrage - Freinage - Failsafe
- Pré-clignotement - Lampe témoin/Sortie
temporisée - Logiques sécurités d’ouver-
ture et de fermeture - Encodeur - Ralen-
tissements - Temps d’ouverture partielle
- Temps de fonctionnement - Demande
d’assistance - Compteur de cycles

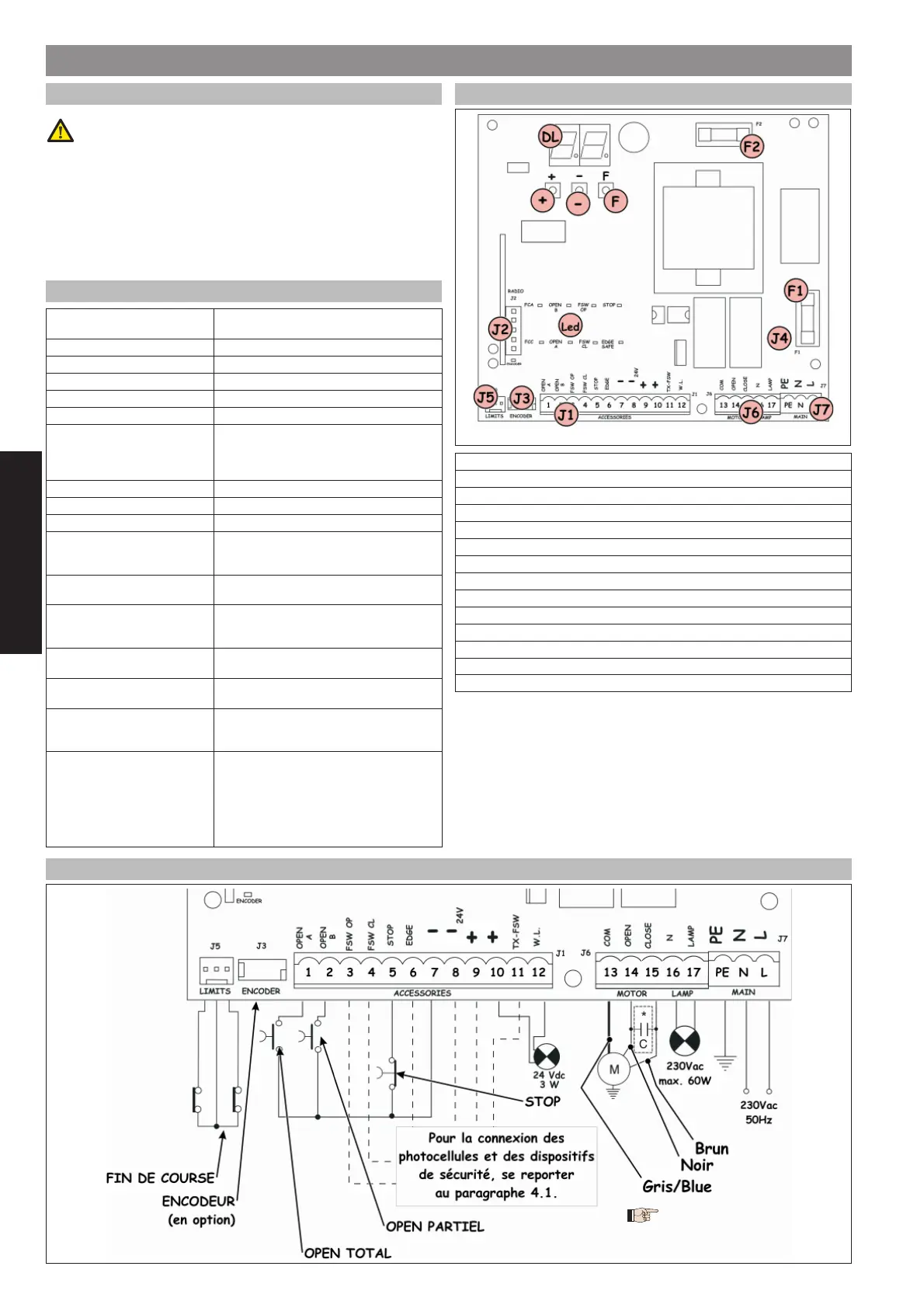

3. SCHÉMA ET COMPOSANTS
DL AFFICHEUR DE SIGNALISATION ET PROGRAMMATION
Led LED DE CONTRÔLE DE L’ÉTAT DES ENTRÉES
J1 BORNIER BASSE TENSION
J2 CONNECTEUR DECODER / MINIDEC / RECEPTEUR RP
J3 CONNECTEUR ENCODEUR
J4 CAPACITOR CONNECTOR
J5 CONNECTEUR FIN DE COURSE
J6 BORNIER CONNEXION MOTEURS ET FEU CLIGNOTANT
J7 BORNIER ALIMENTATION 230Vac
F1 FUSIBLE MOTEURS ET PRIMAIRE TRANSF. (F 5A)
F2 FUSIBLE BASSE TENSION ET ACCESSOIRES (T 800mA)
F POUSSOIR DE PROGRAMMATION “F”
- POUSSOIR DE PROGRAMMATION “–”
+ POUSSOIR DE PROGRAMMATION “+”
Fig. 1Fig. 1
4. CONNEXIONS ELECTRIQUES
Fig. 2Fig. 2
* seulement au cas où on n’utilise
pas le connecteur J4
* seulement au cas où on n’utilise
pas le connecteur J4
