42
DEUTSCH
ELEKTRONISCHES GERÄT 740D
1. HINWEISE
vor der Ausführung jeglicher Art von Eingriffen auf dem elektronischen
Gerät (Anschlüsse, Instandhaltung) ist stets die Stromversorgung
abzunehmen.
Vor der Anlage sollte ein Differential-Wärmeschutzschalter mit entspre-
chender Auslöseschwelle zwischengeschaltet werden.
Das Erdungskabel ist an die entsprechende Klemme auf dem Stecker
J7 des Geräts anzuschließen (siehe Abb. 2).
Die Versorgungskabel sollten stets getrennt von den Kabeln für die
Steuerung und die Sicherheitsvorrichtungen (Tasten, Empfänger,
Photozellen, usw.) verlegt werden. Um jegliche elektrischen Störun-
gen auszuschließen, sollten separate Ummantelungen oder abge-
schirmte Kabel (mit an der Masse angeschlossener Abschirmung)
verwendet werden.
2. TECHNISCHE EIGENSCHAFTEN
Versorgungsspannung 230 V~ ( +6% -10%) - 50 Hz
Leistungsverbrauch 10 W
Max. Last Motor 1000 W
Max. Last Zubehör 0,5 A
Temperatur am Aufstellun-
gsort
-20 °C +55 °C
Sicherungen Nr. 2 (siehe Abb. 1)
Betriebslogiken
Automatik / Automatikbetrieb “Schrittbe-
trieb” / Halbautomatik / Sicherheit / Hal-
bautomatik B /Totmann C / Halbautomatik
“Schrittbetrieb” / Gem. Logik B+C
Arbeitszeit Programmierbar (zwischen 0 und 4 Min.)
Pausenzeit Programmierbar (zwischen 0 und 4 Min.)
Schubkraft Regulierbar auf 50 Stufen
Eingänge auf Klemmenbrett
Open / Open teilweise / Sicherheitsvor-
richtungen beim Öffn. / Sicherheitsvor-
richtungen beim Schl. / Stop / Leiste
/Versorgung+Erdung
Eingänge in Stecker
Endschalter Öffnungsvorgang und
Schließvorgang / Encoder
Ausgänge auf Klemmen-
brett
Blinkleuchte - Motor - Versorgung Zubehör
24 Vdc - Kontrollampe 24 Vdc/getakteter
Ausgang - Failsafe
Schnellstecker
Steckung Karten mit 5 Stiften
Empfangskarten
Programmierung
Nr.3 Tasten (+, -, F) und Display, Modus “Basis”
oder “Detailliert”
Programmierbare Funktionen
Basismodus
Betriebslogik - Pausenzeit - Schubkraft - Ri-
chtung Tor
Programmierbare Funktionen
detaillierter Modus
Anlaufmoment - Bremsung - Failsafefunktion
- Vorblinken - Kontrollampe/Getakteter Au-
sgang - Logik Sicherheiten im Öffnungs- und
im Schließvorgang - Encoder - Abbremsun-
gen - Zeit Teilöffnung - Arbeitszeit - Kunden-
dienstanforderung - Zykluszähler

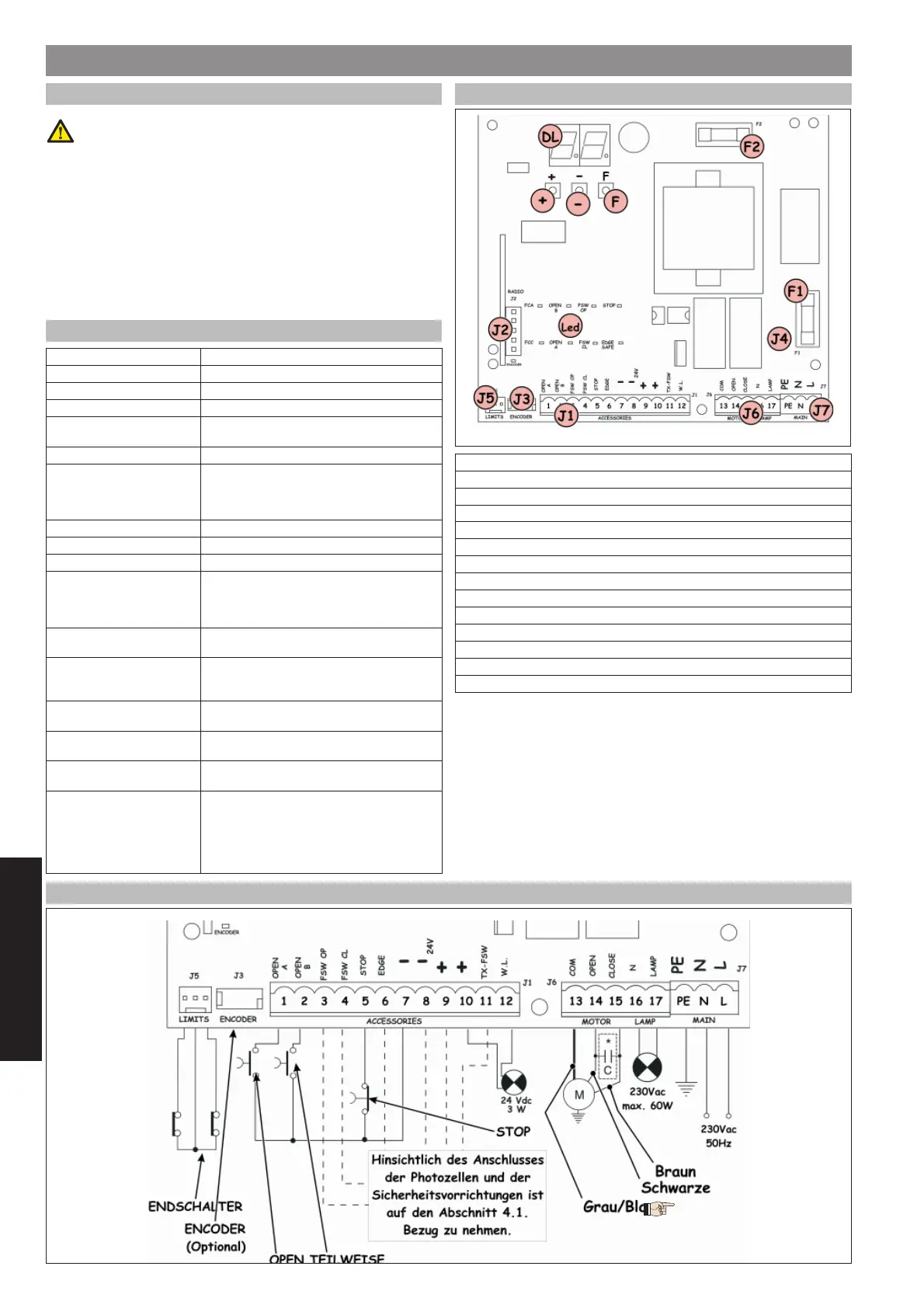

3. ANORDNUNG UND KOMPONENTEN
DL DISPLAY FÜR ANZEIGE UND PROGRAMMIERUNG
Led LED-DIODE FÜR KONTROLLE STATUS EINGÄNGE
J1 KLEMMENLEISTE NIEDERSPANNUNG
J2 STECKER DECODER / MINIDEC / EMPFÄNGER RP
J3 STECKER ENCODER
J4 STECKER KONDENSATOR
J5 STECKER ENDSCHALTER
J6 KLEMMENLEISTE ANSCHLUSS MOTOREN UND BLINKLEUCHTE
J7 KLEMMENLEISTE VERSORGUNG
F1 SICHERUNGEN MOTOREN UND PRIMÄRWICKLUNG TRANSF. (F 5A)
F2 SICHERUNGEN NIEDERSPANNUNG UND ZUBEHÖR (T 800MA)
F TASTE PROGRAMMIERUNG “F”
- TASTE PROGRAMMIERUNG “–”
+ TASTE PROGRAMMIERUNG “+”
Abb. 1Abb. 1
4. ELEKTRISCHE ANSCHLÜSSE
Abb. 2Abb. 2
* nur wenn man den Stecker J4
nicht verwendet.
* nur wenn man den Stecker J4
nicht verwendet.
