43
DEUTSCH
4.1. Anschluß der Photozellen und der Sicherheitsvorrichtungen
Vor dem Anschluß der Photozellen (oder anderen Vorrichtungen) sollte die
Betriebsart entsprechend des Bewegungsbereiches, den diese überwachen
oder schützen sollen, ausgewählt werden (siehe Abb. 3):
Sicherheitsvorrichtungen beim Öffnungsvorgang: diese Vorrichtungen
greifen lediglich während der Öffnungsbewegung des Tors ein, d.h. sie
eignen sich für den Schutz des Bereichs zwischen dem Flügel im Öffnun-
gsvorgang und festen Hindernissen (Wänden usw.) vor Zusammenstößen
und Quetschungen.
Sicherheitsvorrichtungen beim Schließvorgang: diese Vorrichtungen grei-
fen lediglich während der Schließbewegung des Tors ein, sie eignen sich
daher für den Schutz des Schließbereichs vor Aufschlägen.
Sicherheitsvorrichtungen beim Öffnungs-/Schließvorgang: diese Vorri-
chtungen greifen während der Öffnungsbewegung und während der
Schließbewegung des Tors ein und eignen sich daher sowohl für den Schutz
des Öffnungsbereichs wie des Schließbereichs vor Aufschlägen.
Sicherheitsvorrichtungen “Leiste”: diese Vorrichtungen greifen während
der Öffnungs- und Schließbewegungen des Tors ein, d.h. sie eignen sich
für den Schutz zwischen dem Flügel im Bewegungsvorgang und festen
Hindernissen (Pfeilern, Wänden, usw.) vor der Gefahr von Schnittschäden
und Mitnahme.
Encoder (optional): diese Vorrichtung greift während der Öffnungs- und
Schließbewegungen des Tors ein, d.h. sie eignet sich für den Schutz des
Öffnungs- und des Schließbereiches vor Zusammenstößen und Quetschun-
gen, Schnittschäden und Mitnahme.
haben zwei oder mehrere Sicherheitsvorrichtungen die gleiche
Funktion (Öffnungsvorgang, Schließvorgang, Öffnungsvorgang und
Schließvorgang, Leiste), so werden die Kontakte in Reihenschaltung
untereinander angeschlossen (Abb. 4). Hierbei sollten Arbeitskontak-
te verwendet werden
werden keine Sicherheitsvorrichtungen eingesetzt, so sind die Klem-
men zu überbrücken, wie in Abb. 5 angegeben.

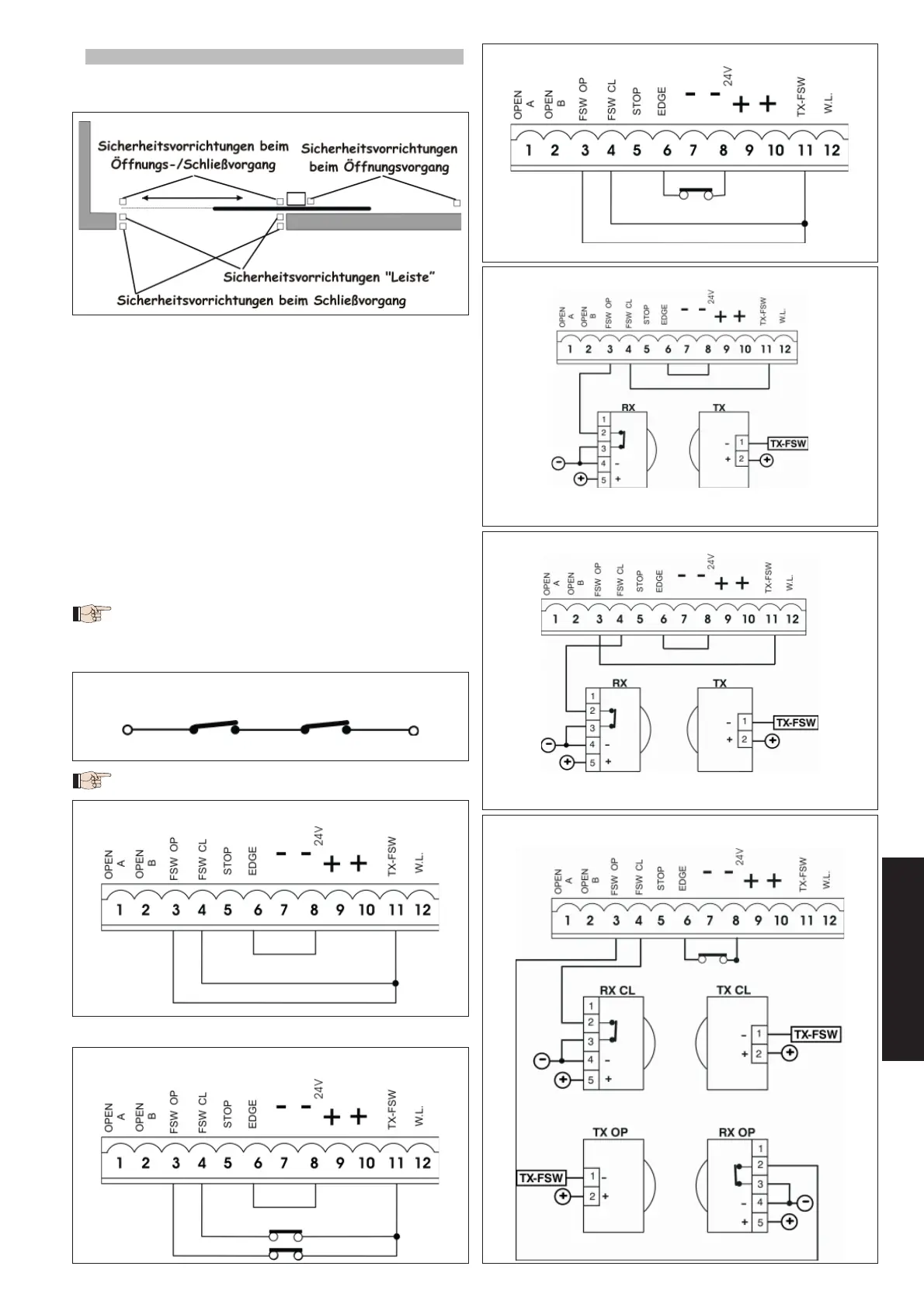

Nachfolgend werden die gebräuchlichsten Anschlußpläne für die Photozel-
len und die Sicherheitsvorrichtungen aufgeführt (von Abb. 6 bis Abb. 13).
•
•
•
•
•
Abb. 3Abb. 3
Abb. 4Abb. 4
Anschluß der beiden Arbeitskontakte in Reihenschaltung
(Bsp.: Photozellen, Stop, Leiste, usw.)
Anschluß der beiden Arbeitskontakte in Reihenschaltung
(Bsp.: Photozellen, Stop, Leiste, usw.)
Abb. 5Abb. 5
Kein Anschluß einer SicherheitsvorrichtungKein Anschluß einer Sicherheitsvorrichtung
Abb. 6Abb. 6
Anschluß einer Sicherheitsvorrichtung beim Schließvorgang und einer
Sicherheitsvorrichtung beim Öffnungsvorgang
Anschluß einer Sicherheitsvorrichtung beim Schließvorgang und einer
Sicherheitsvorrichtung beim Öffnungsvorgang
Abb. 7Abb. 7
Anschluß einer Sicherheitsvorrichtung “Leiste”Anschluß einer Sicherheitsvorrichtung “Leiste”
Abb. 8Abb. 8
Anschluß eines Photozellenpaares im ÖffnungsvorgangAnschluß eines Photozellenpaares im Öffnungsvorgang
Abb. 9Abb. 9
Anschluß eines Photozellenpaares im SchließvorgangAnschluß eines Photozellenpaares im Schließvorgang
Abb. 10Abb. 10
Anschluß eines Photozellenpaares im Öffnungsvorgang und eines Photo-
zellenpaares im Schließvorgang sowie einer Leiste
Anschluß eines Photozellenpaares im Öffnungsvorgang und eines Photo-
zellenpaares im Schließvorgang sowie einer Leiste
