APPARECCHIATURA ELETTRONICA SPRINT 382
1. AVVERTENZE
Prima di effettuare qualsiasi tipo di intervento sull’apparecchiatura
elettronica (collegamenti, manutenzione) togliere sempre l’alimen-
tazione elettrica.
Prevedere a monte dell’impianto un interruttore magnetotermico
differenziale con adeguata soglia di intervento.
Collegare il cavo di terra all’apposito morsetto previsto sul connettore
J7 dell’apparecchiatura (vedi fig.2).
Separare sempre i cavi di alimentazione da quelli di comando e di
sicurezza (pulsante, ricevente, fotocellule, ecc.). Per evitare qualsiasi
disturbo elettrico utilizzare guaine separate o cavo schermato (con
schermo collegato a massa).
2. CARATTERISTICHE TECNICHE
Tensione d’alimentazione 230 V~ ( +6% -10%) - 50 Hz
Potenza assorbita 10 W
Carico max motore 1000 W
Carico max accessori 0,5 A
Temperatura ambiente -20 °C +55 °C
Fusibili di protezione N° 2 (vedi fig. 1)
Logiche di funzionamento
Automatica / Automatica “passo passo”
/Semiautomatica / Sicurezza / Semiautoma-
tica B / Uomo presente C /Semiautomatica
“passo passo” / Logica mista B+C
Tempo di lavoro Programmabile (da 0 a 4 min.)
Tempo di pausa Programmabile (da 0 a 4 min.)
Forza di spinta Regolabile su 50 livelli
Ingressi in morsettiera
Open / Open parziale / Sicurezze in
ap. / Sicurezze in ch. / Stop / Costa /
Alimentazione+Terra
Ingressi in connettore Finecorsa apertura e chiusura / Encoder
Uscite in morsettiera
Lampeggiatore - Motore - Aliment.accessori
24 Vdc - Lampada spia 24 Vdc/Uscita tem-
porizzata - Failsafe
Connettore rapido Innesto schede riceventi a 5 pin
Programmazione
n.3 tasti (+, -, F) e display, modo “base” o
“avanzata”
Funzioni programmabili
modo base
Logica di funzionamento - Tempo pausa
- Forza di spinta - Direzione cancello
Funzioni programmabili modo
avanzato
Coppia allo spunto - Frenata - Failsafe - Pre-
lampeggio - Lampada spia/Uscita temporiz-
zata - Logica sicurezze di apertura e chiusura
- Encoder - Rallentamenti - Tempo apertura
parziale - Tempo lavoro - Richiesta assistenza
- Conta cicli

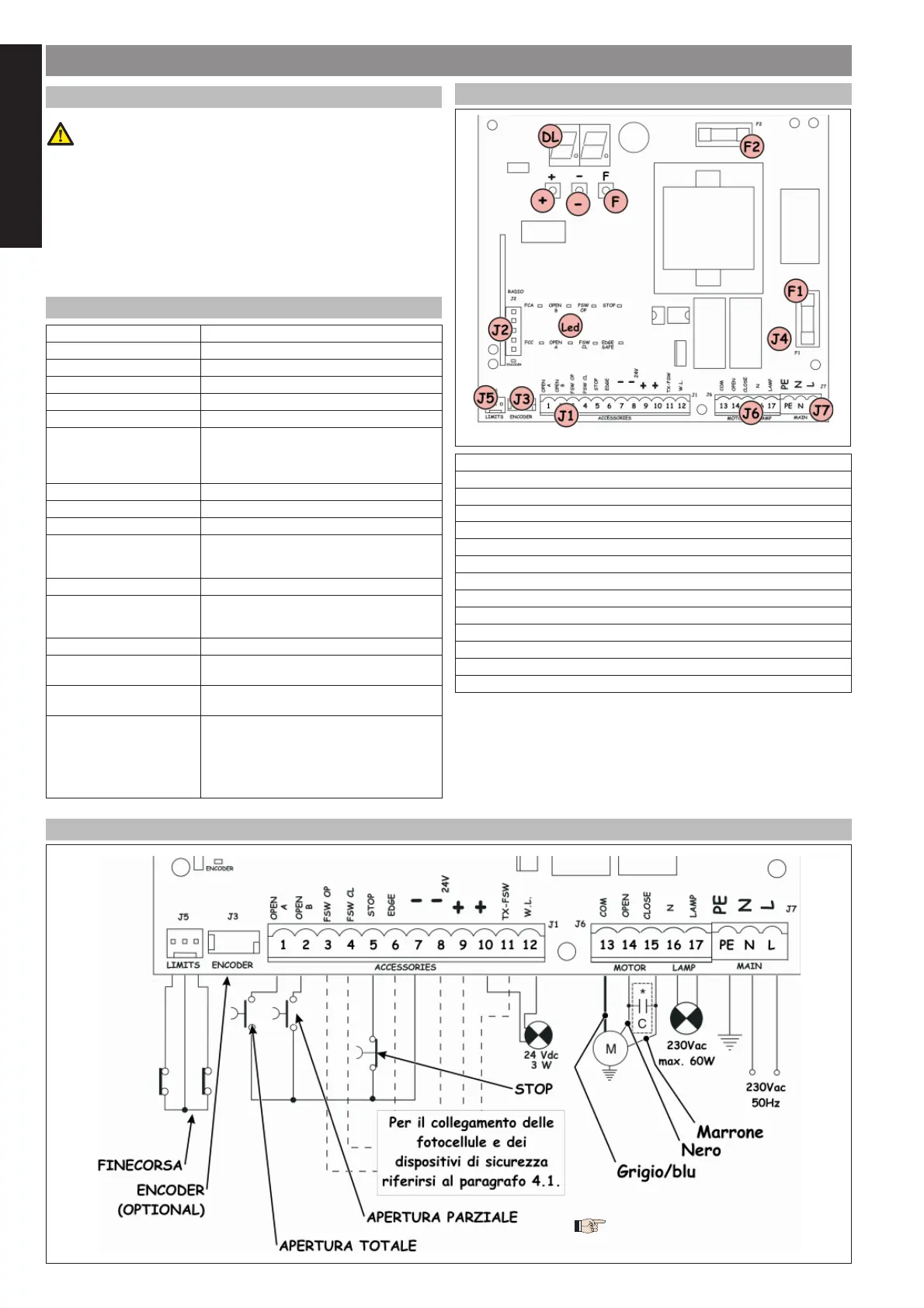

3. LAYOUT E COMPONENTI
DL DISPLAY DI SEGNALAZIONE E PROGRAMMAZIONE
Led LED DI CONTROLLO STATO INGRESSI
J1 MORSETTIERA BASSA TENSIONE
J2 CONNETTORE RICEVENTE
J3 CONNETTORE ENCODER
J4 CONNETTORE CONDENSATORE
J5 CONNETTORE FINECORSA
J6 MORSETTIERA COLLEGAMENTO MOTORI E LAMPEGGIATORE
J7 MORSETTIERA ALIMENTAZIONE 230VAC
F1 FUSIBILE MOTORI E PRIMARIO TRASFORMATORE (F 5A)
F2 FUSIBILE BASSA TENSIONE E ACCESSORI (T 800mA)
F PULSANTE PROGRAMMAZIONE “F”
- PULSANTE PROGRAMMAZIONE “–”
+ PULSANTE PROGRAMMAZIONE “+”
Fig. 1Fig. 1
4. COLLEGAMENTI ELETTRICI
Fig. 2Fig. 2
* Solo nel caso non si utilizzi il connettore J4 * Solo nel caso non si utilizzi il connettore J4
