ITALIANO

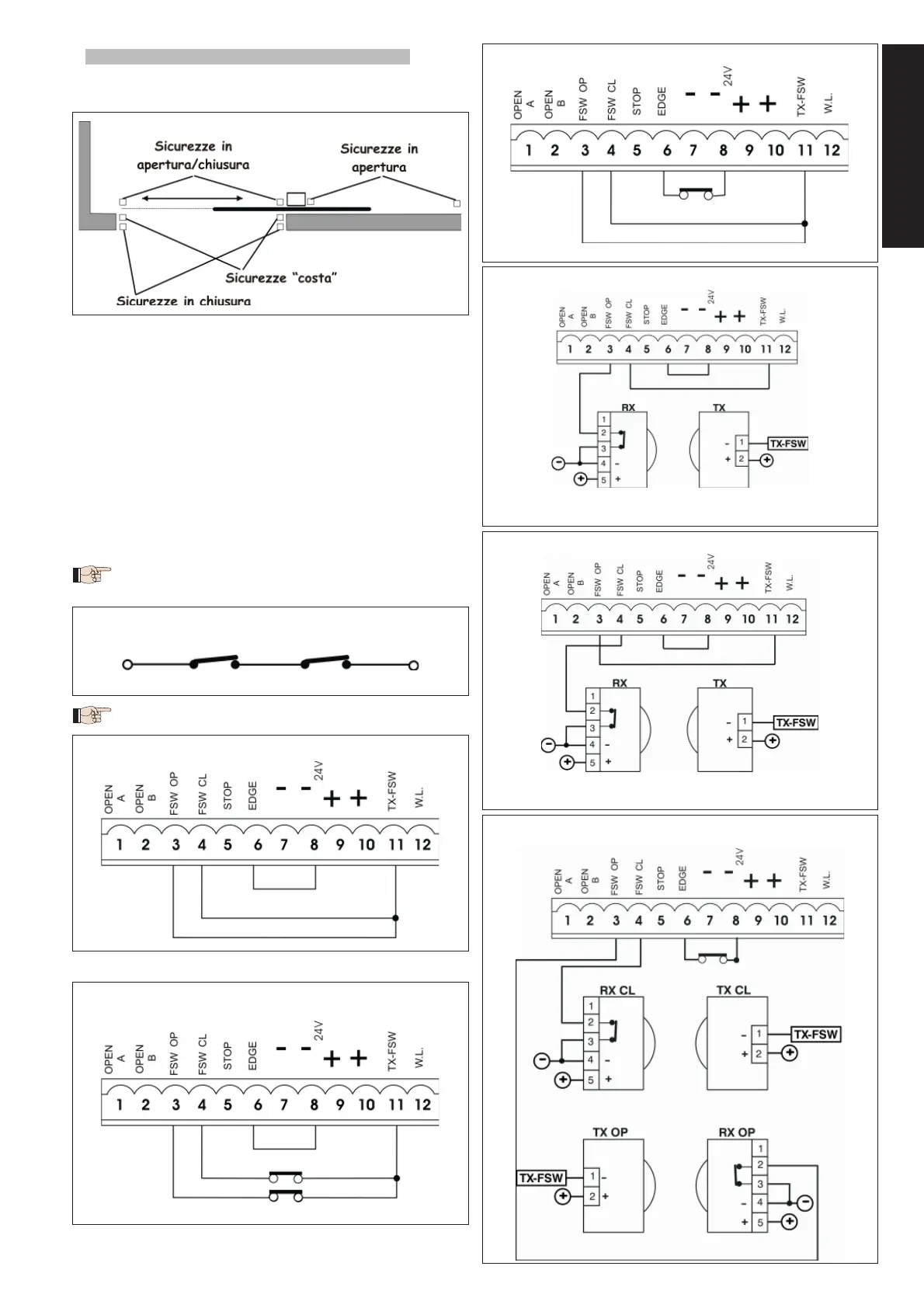

4.1. Collegamento fotocellule e dispositivi di sicurezza
Prima di collegare le fotocellule (o altri dispositivi) è opportuno sceglierne
il tipo di funzionamento in base alla zona di movimento che devono pro-
teggere (vedi fig. 3):
Sicurezze in apertura: intervengono soltanto durante il movimento di
apertura del cancello,quindi sono adatte a proteggere le zone tra
l’anta in apertura ed ostacoli fissi (pareti, ecc.) dal rischio di impatto e
schiacciamento.
Sicurezze in chiusura: intervengono soltanto durante il movimento di
chiusura del cancello,quindi sono adatte a proteggere la zona di chiusura
dal rischio di impatto.
Sicurezze in apertura/chiusura: intervengono durante i movimenti di aper-
tura e chiusura del cancello,quindi sono adatte a proteggere la zona di
apertura e quella di chiusura dal rischio di impatto.
Sicurezze “costa”: intervengono durante i movimenti di apertura e chiu-
sura del cancello, quindi sono adatte a proteggere le zone tra l’anta in
movimento ed ostacoli fissi (pilastri, pareti, ecc.) dal rischio di cesoiamento
e convogliamento.
Encoder (optional): interviene durante i movimenti di apertura e chiu-
sura del cancello, quindi è adatto a proteggere la zona di apertura
e di chiusura dal rischio di impatto, schiacciamento, cesoiamento e
convogliamento.
Se due o più dispositivi di sicurezza hanno la stessa funzione (apertura,
chiusura, apertura e chiusura, costa) i contatti vanno collegati in
serie tra di loro (fig. 4). Devono essere utilizzati contatti N.C.
Se non vengono utilizzati dispositivi di sicurezza , ponticellare i morsetti
come in fig. 5.
Di seguito sono riportati i più comuni schemi di collegamento di fotocellule
e dispositivi di sicurezza (da fig. 6 a fig. 13).
•
•
•
•
•
Fig. 3Fig. 3
Fig. 4Fig. 4
Collegamento di due contatti N.C. in serie
(es. Fotocellule, Stop, Costa, ect.)
Collegamento di due contatti N.C. in serie
(es. Fotocellule, Stop, Costa, ect.)
Fig. 5Fig. 5
Collegamento di nessun dispositivo di sicurezzaCollegamento di nessun dispositivo di sicurezza
Fig. 6Fig. 6
Collegamento di un dispositivo di sicurezza in chiusura e di un dispositivo
di sicurezza in apertura
Collegamento di un dispositivo di sicurezza in chiusura e di un dispositivo
di sicurezza in apertura
Fig. 7Fig. 7
Collegamento di un dispositivo di sicurezza “costa”Collegamento di un dispositivo di sicurezza “costa”
Fig. 8Fig. 8
Collegamento di una coppia di fotocellule in aperturaCollegamento di una coppia di fotocellule in apertura
Fig. 9Fig. 9
Collegamento di una coppia di fotocellule in chiusuraCollegamento di una coppia di fotocellule in chiusura
Fig. 10Fig. 10
Collegamento di una coppia di fotocellule in apertura,
di una in chiusura e di una costa
Collegamento di una coppia di fotocellule in apertura,
di una in chiusura e di una costa
