NEDERLANDS
ELEKTRONISCHE APPARATUUR SPRINT 382
1. WAARSCHUWINGEN
alvorens werkzaamheden op de apparatuur te verrichten (verbindin-
gen, onderhoud) moet altijd eerst de elektrische voeding worden
weggenomen.
Breng bovenstrooms van de installatie een magnetothermische diffe-
rentieelschakelaar met een geschikte inschakellimiet aan.
Sluit de aardkabel aan op de daarvoor bestemde klem op de con-
nector J7 van de apparatuur (zie fig. 2).
Houd de voedingskabels gescheiden van de bedienings- en veili-
gheidskabels (sleutelschakelaar, ontvanger, fotocellen enz.). Om
elektrische storingen te vermijden dienen gescheiden hulzen of
afgeschermde kabels te worden gebruikt (met de afscherming
verbonden met de aarde).
2. TECHNISCHE EIGENSCHAPPEN
Voedingsspanning 230 V~ ( +6% -10%) - 50 Hz
Opgenomen vermogen 10 W
Max. motorbelasting 1000 W
Max. belasting accessoires 0,5 A
Omgevingstemperatuur -20 °C +55 °C
Veiligheidszekeringen 2 (zie fig. 1)
Bedrijfslogica’s
Automatisch / Automatisch “stap voor stap”
/ Halfautomatisch / Veiligheid / Halfauto-
matisch B / Dead man C / Halfautomatisch
“stap voor stap”
Werktijd Programmeerbaar (van 0 tot 4 min.)
Pauzetijd Programmeerbaar (van 0 tot 4 min.)
Duwkracht Regelbaar op 50 niveaus
Ingangen op klemmenbord
Open / Gedeeltelijk open / Veiligheden bij
op. / Veiligheden bij sl. / Stop / Veiligheidslijst
/ Voeding +Aarde
Ingangen op connector Eindschakelaar opening en sluiting / Encoder
Uitgangen op klemmenbord
Waarschuwingslamp - Motor - Voeding
acces. 24 Vdc - Controlelampje 24 Vdc/Tijd-
sgeschakelde uitgang - Failsafe
Snelkoppeling
Aankoppeling kaarten met 5 pinnen,
ontvangers
Programmering
3 toetsen (+, -, F) en display, “basis” of “gea-
vanceerde” mode
Programmeerbare functies
basismode
Bedrijfslogica - Pauzetijd - Duwkracht - Ri-
chting poort
Programmeerbare functies
geavanceerde mode
Koppelmoment - Remming - Failsafe
- Voorknipperfunctie - Controlelampje/Tijd-
sgeschakelde uitgang - Logica veiligheden
bij opening en sluiting - Encoder - Verlangza-
mingen - Tijd gedeeltelijke opening - Werktijd
- Verzoek assistentie - Cyclusteller
3. LAY-OUT EN COMPONENTEN
DL DISPLAY VOOR SIGNALERING EN PROGRAMMERING
Led CONTROLELED STATUS INGANGEN
J1 LAAGSPANNINGSKLEMMENBORD
J2 CONNECTOR DECODER / MINIDEC / ONTVANGER RP
J3 CONNECTOR ENCODER
J4 CONNECTOR CONDENSATOR
J5 CONNECTOR EINDSCHAKELAAR
J6
KLEMMENBORD AANSLUITING MOTOREN EN WAARSCHUWING-
SLAMP
J7 VOEDINGSKLEMMENBORD 230Vac
F1 ZEKERING MOTOREN EN PRIMAIRE WIKK. TRANSF. (F 5A)
F2 ZEKERING LAAGSPANNING EN ACCESSOIRES (T 800mA)
F PROGRAMMEERKNOP “F”
- PROGRAMMEERKNOP “–”
+ PROGRAMMEERKNOP “+”

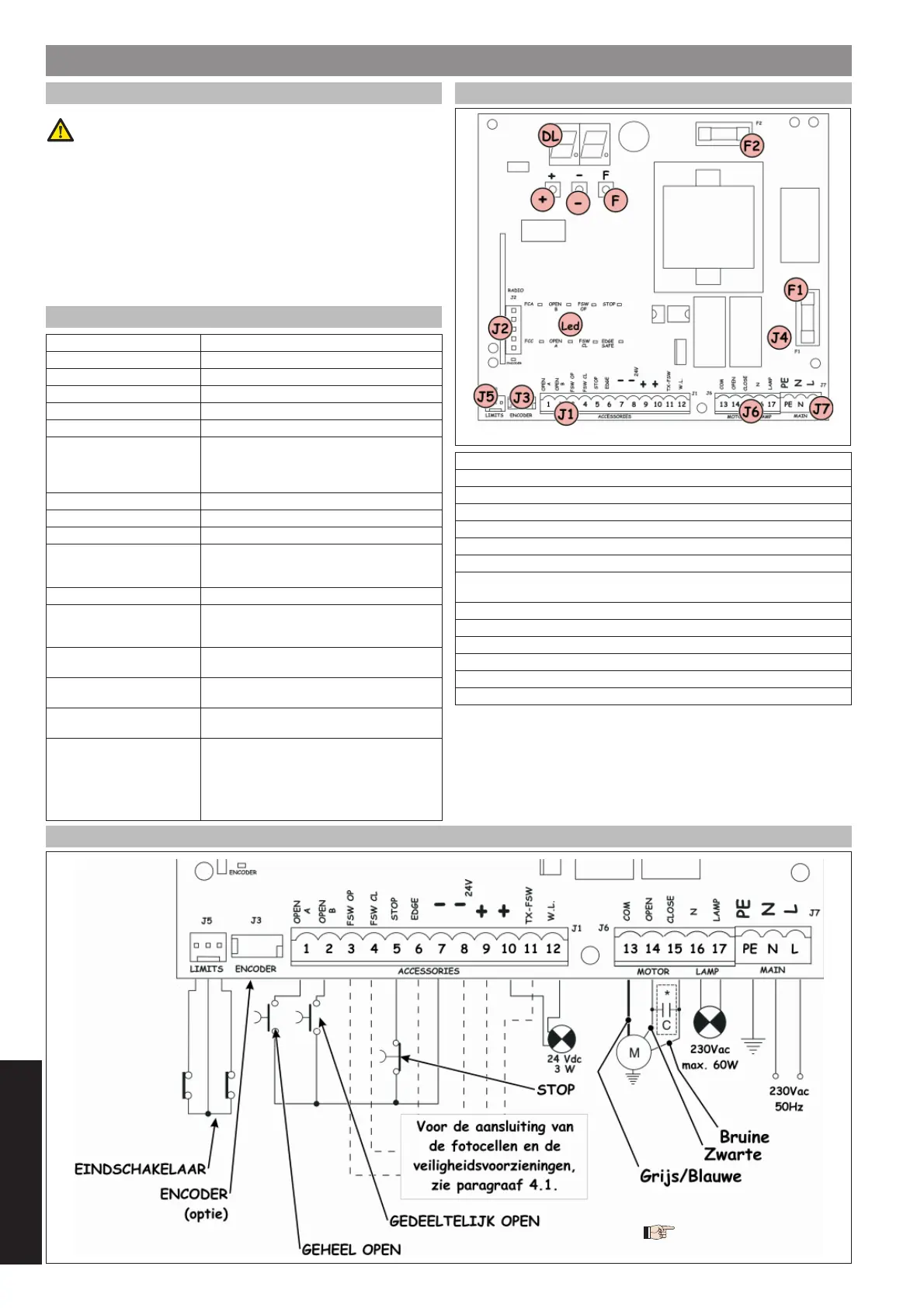

Fig. 1Fig. 1
4. ELEKTRISCHE AANSLUITINGEN
Fig. 2Fig. 2
* Enkel in geval de connector
J4 niet gebruikt word
* Enkel in geval de connector
J4 niet gebruikt word
