32
ESPAÑOL
EQUIPO ELECTRÓNICO 740D
1. ADVERTENCIAS
Antes de efectuar cualquier tipo de intervención en el equipo electró-
nico (conexiones, mantenimiento), quiten siempre la alimentación
eléctrica.
Coloquen línea arriba de la instalación un interruptor magnetotérmico
diferencial con un adecuado umbral de intervención.
Conecten el cable de tierra al específico borne previsto en el conector
J7 del equipo (véase fig.2).
Separen siempre los cables de alimentación de los de mando y de se-
guridad (pulsador, receptor, fotocélulas, etc.). Para evitar cualquier
interferencia eléctrica utilicen vainas separadas o cable blindado
(con blindaje conectado a la masa).
2. CARACTERÍSTICAS TÉCNICAS
Tensión de alimentación 230 V~ ( +6% -10%) - 50 Hz
Potencia absorbida 10 W
Carga máx. motor 1000 W
Carga máx. accesorios 0,5 A
Temperatura ambiente -20 °C +55 °C
Fusibles de protección N° 2 (véase fig. 1)
Lógicas de funcionamiento
Automática / Automática “paso paso” / Se-
miautomática / Seguridad / Semiautomáti-
ca B / Presencia operador C / Semiautomáti-
ca “paso paso” / Lóg. mixta B+C
Tiempo de trabajo Programable (de 0 a 4 min.)
Tiempo de pausa Programable (de 0 a 4 min.)
Fuerza de empuje Regulable en 50 niveles
Entradas en regleta de bor-
nes
Open / Open parcial / Disp. de seguridad
en ap. /Disp. de seguridad en cierre / Stop /
Borde / Alimentación+Tierra
Entradas en conector Fin de carrera apertura y cierre / Encoder
Salidas en regleta de bor-
nes
Destellador - Motor - Aliment.accesorios 24
Vdc - Luz testigo 24 Vdc/Salida temporizada
- Fail safe
Conector rápido Acoplamiento tarjetas de 5 pin receptores
Programación
3 teclas (+, -, F) y pantalla, modo “base” o
“avanzado”
Funciones programables
modo base
Lógica de funcionamiento - Tiempo de pau-
sa - Fuerza de empuje - Dirección cancela
Funciones programables
modo avanzado
Par de arranque - Frenado - Fail safe - Pre-
destello - Luz testigo/Salida temporizada
- Lógica disp. de seguridad de apertura y
cierre - Encoder - Deceleraciones - Tiempo
apertura parcial - Tiempo trabajo - Solicitud
asistencia - Contador de ciclos

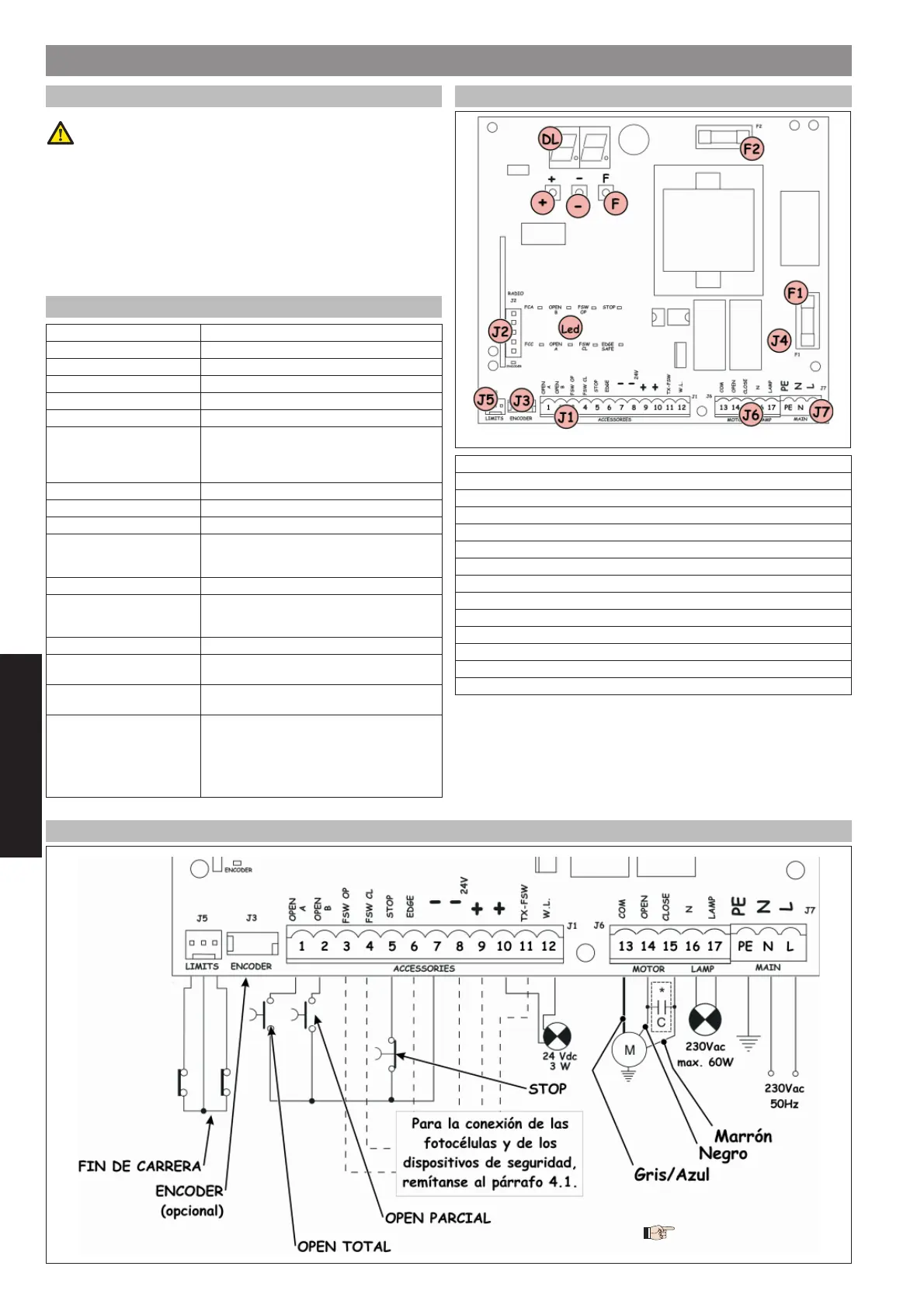

3. LAYOUT Y COMPONENTES
DL DISPLAY DE SEÑALIZACIÓN Y PROGRAMACIÓN
Diodo DIODO DE CONTROL ESTADO ENTRADAS
J1 REGLETA DE BORNES BAJA TENSIÓN
J2 CONECTOR DECODER / MINIDEC / RECEPTOR RP
J3 CONECTOR ENCODER
J4 CONECTOR CONDENSADOR
J5 CONECTOR FIN DE CARRERA
J6 REGLETA DE BORNES CONEXIÓN MOTORES Y DESTELLADOR
J7 REGLETA DE BORNES ALIMENTACIÓN
F1 FUSIBLE MOTORES Y PRIMARIO TRANSF. (F 5A)
F2 FUSIBLE BAJA TENSIÓN Y ACCESORIOS (T 800mA)
F PULSADOR PROGRAMACIÓN “F”
- PULSADOR PROGRAMACIÓN “–”
+ PULSADOR PROGRAMACIÓN “+”
Fig. 1Fig. 1
4. CONEXIONES ELÉCTRICAS
Fig. 2Fig. 2
* sólo si no usa el conector J4 * sólo si no usa el conector J4
