34
ESPAÑOL

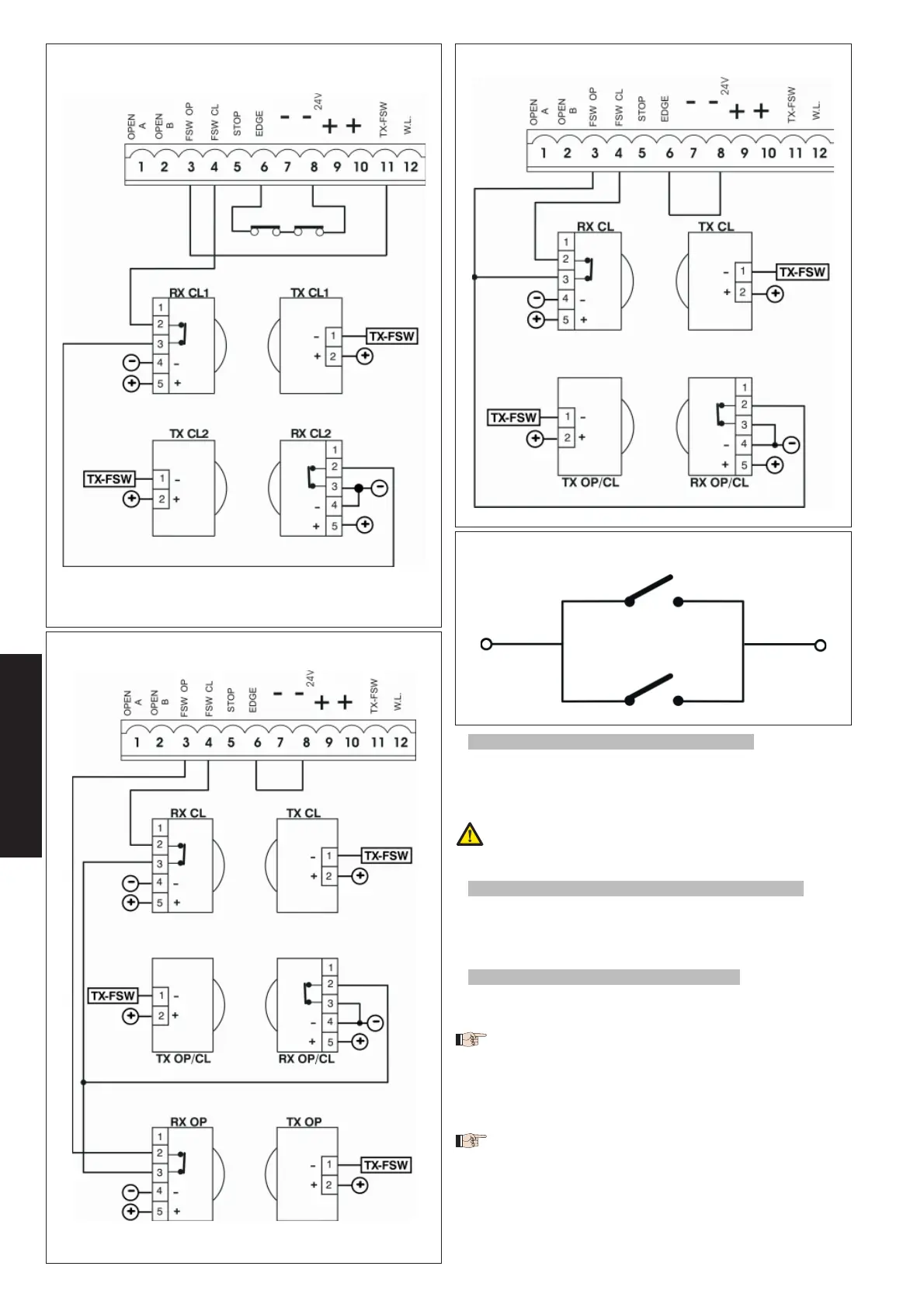

Fig. 11Fig. 11
Conexión de dos parejas de fotocélulas en cierre y de dos bordesConexión de dos parejas de fotocélulas en cierre y de dos bordes
Fig. 12Fig. 12
Conexión de una pareja de fotocélulas en cierre, de una en apertura y
de una en apertura/cierre
Conexión de una pareja de fotocélulas en cierre, de una en apertura y
de una en apertura/cierre
4.2. Regleta de bornes J7 - Alimentación (fig. 2)
ALIMENTACIÓN (BORNES PE-N-L):
PE: Conexión de tierra
N: Alimentación 230 V~ ( Neutro )
L: Alimentación 230 V~ ( Línea )
Para un correcto funcionamiento es obligatoria la conexión de la
tarjeta al conductor de tierra presente en la instalación. Coloquen
línea arriba del sistema un adecuado interruptor magnetotérmico
diferencial.
4.3. Regleta de bornes J6 - Motores y destellador (fig. 2)
MOTOR - (bornes 13-14-15): Conexión Motor. En los motorreductores
donde está prevista la central incorporada, esta conexión ya esta
precableada en serie. Para la dirección de apertura de la hoja,
véase programación base Cap. 5.1.
LAMP - (bornes 16-17): Salida destellador ( 230 V ~)
4.4. Regleta de bornes J1 - Accesorios (fig. 2)
OPEN A - Mando de “Apertura Total” (borne 1): se entiende cualquier
emisor de impulsos (pulsador, detector, etc.) que, al cerrar un con-
tacto, manda la apertura y/o cierre total de la hoja de la cancel.
Para instalar varios emisores de impulso de apertura total, conecten
los contactos N.A. en paralelo (fig.14).
OPEN B - Mando de “Apertura Parcial” o “Cierre”(borne 2): se en-
tiende cualquier emisor de impulsos (pulsador, detector, etc.) que,
al cerrar un contacto, manda la apertura y/o cierre parcial de la
hoja de la cancela. En las lógicas B y C manda siempre el cierre
de la cancela.
Para instalar varios emisores de impulso de apertura parcial, co-
necten los contactos N.A. en paralelo (fig.14).
•
•
•
•
•
•
•
Fig. 13Fig. 13
Conexión de una pareja de fotocélulas en cierre y de una en apertura/
cierre
Conexión de una pareja de fotocélulas en cierre y de una en apertura/
cierre
Fig. 14Fig. 14
Conexión de 2 contactos N.A. en paralelo
(P. ej.: Open A, Open B)
Conexión de 2 contactos N.A. en paralelo
(P. ej.: Open A, Open B)
