Montage mit Handbetätigung
Zuerst die Teile für die Handbetätigung am Antrieb
festschrauben (Nockenstellung beachten).
• KupplungshebelmitZwischenstückoben
• Stellhebel
• Zwischenstückunten
• DasweitereVorgehenwiebeiderMontageohne
Handbetätigung

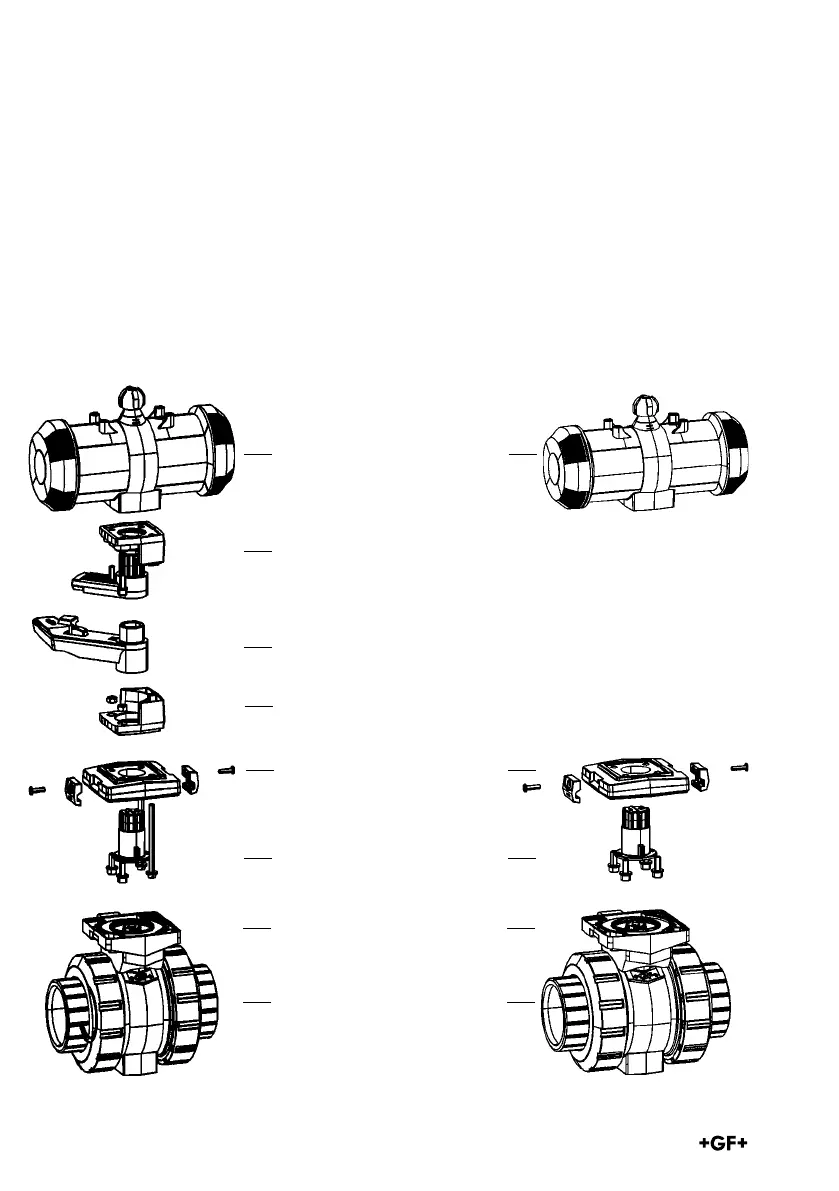

Stellantrieb Typ PA11/21
Kupplungshebel mit
Zwischenstück oben
Stellhebel
Zwischenstück
unten
Adapterplatte mit
Klammern
Kupplungsstück
Multifunktions-Modul
Kugelhahn Typ 546
Mit Handbetätigung
Ohne Handbetätigung
