8. Steuerschema
Hinweis
Bitte beachten Sie:
Für die funktionsgerechte Montage des Stellantriebes
ist es wichtig, dass die Stellung des Antriebes mit der
Stellung der Armatur übereinstimmt.
Stellantrieb offen > Armatur offen
Stellantrieb geschlossen > Armatur geschlossen
Bei der Montage eines Stellantriebes mit einem Georg
Fischer Kugelhahn muss auf die Stellung des Kugel-
hahnzapfens geachtet werden.

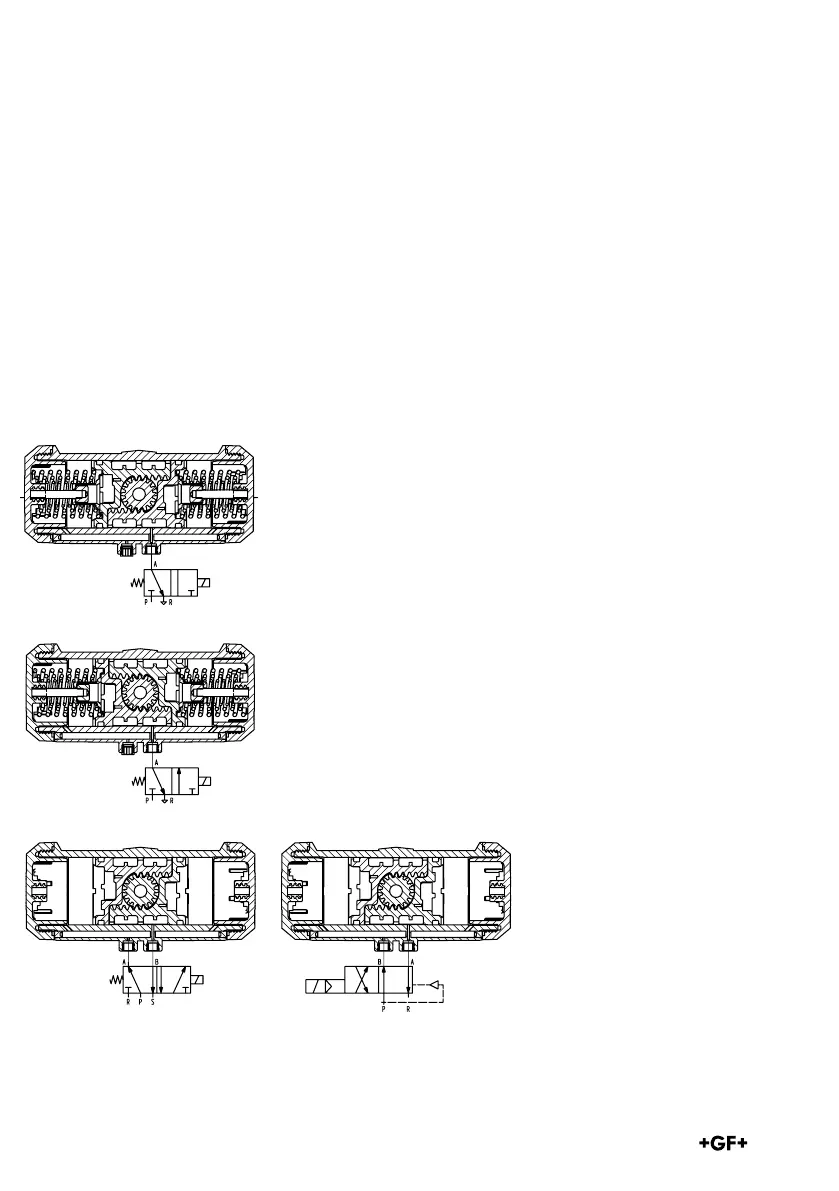

Federkraft schliessend
(FC)
1 Magnetventil
3/2-Wege
stromlos geschlossen
Federkraft öffnend
(FO)
1 Magnetventil
3/2-Wege
stromlos geschlossen
Doppelt wirkend
(DA)
1 Magnetventil
5/2-Wege
(alternativ 4/2-Wege)
5/2-Wege-Ventil 4/2-Wege-Ventil
