8. Schémas de la commande
Avertissement
Attention: pour un montage correct du servo-
mécanisme, il est important que la position du
servomécanismecorrespondeàcelledurobinet.
Servomécanisme ouvert > robinet ouvert
Servomécanisme fermé > robinet fermé
Lorsqu’un servomécanisme est monté avec un robinet
àbilleGeorgFischer,ilfautveilleràlapositiondupivot
durobinetàbille.

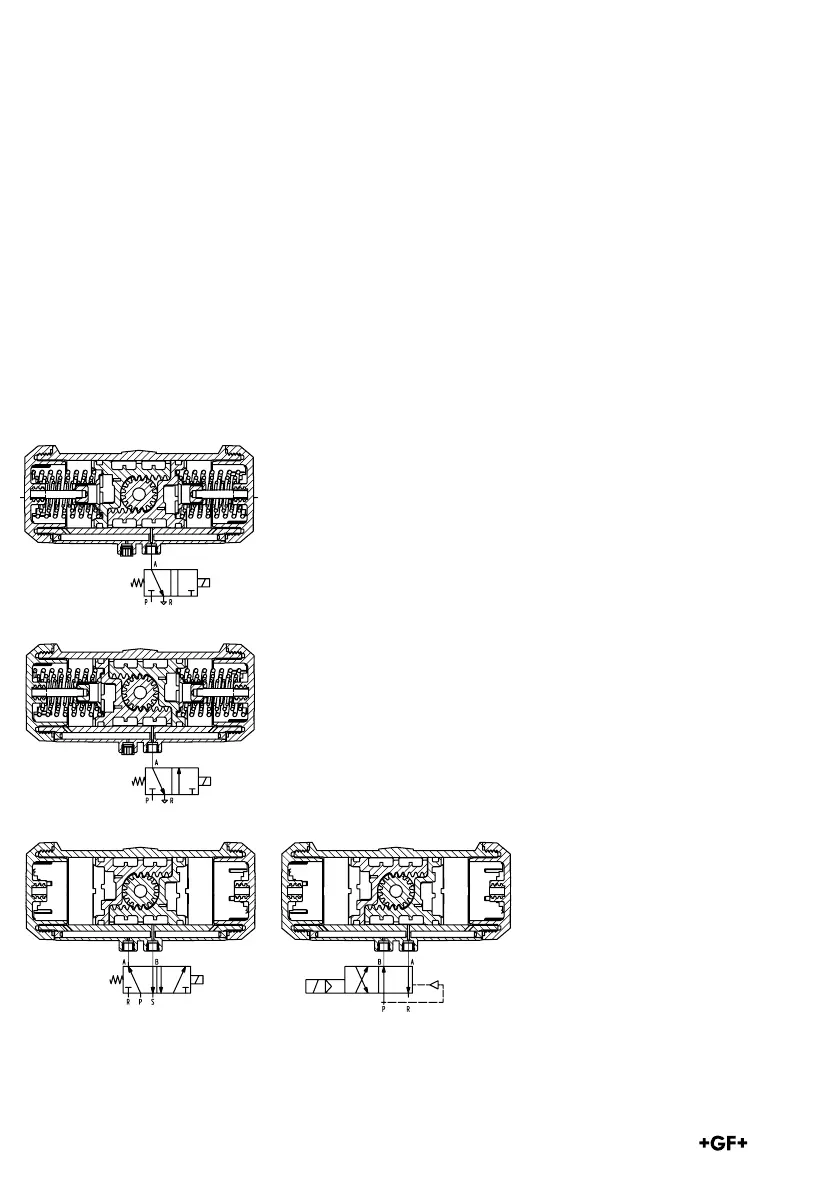

Fermeture par force de ressort
(FC)
1vannemagnétiqueà
3/2 voies
fermé sans courant
Ouverture par force de ressort
(FO)
1 vanne magnétique
à3/2voies
fermé sans courant
A action double
(DA)
1 vanne magnétique
à5/2voies
(4/2 en alternative)
Vanne magnétique
à5/2voies
Vanne magnétique
à4/2voies
