GF PA11 - Aufbau des Antriebes

9
5. Aufbau des Antriebes
Der pneumatische Antrieb PA11/PA21 setzt sich aus
den folgenden Bauteilen zusammen:
• GehäusemitaufgeschraubtemFederdeckel,
Stellungsanzeige und Namur Luftanschluss
• Federdeckelmitmontiertem,vorgespanntem
Federpaket
• NamurLuftanschlussmitinternenUmlenk
bohrungen für Funktion DA
• KolbenmitZahnstange
• Ritzelwelle
Für spezielle Anwendungen können die Antriebe mit
verschiedenen Ergänzungsbausätzen/Zubehör ausge-
rüstet werden (siehe Zubehör).

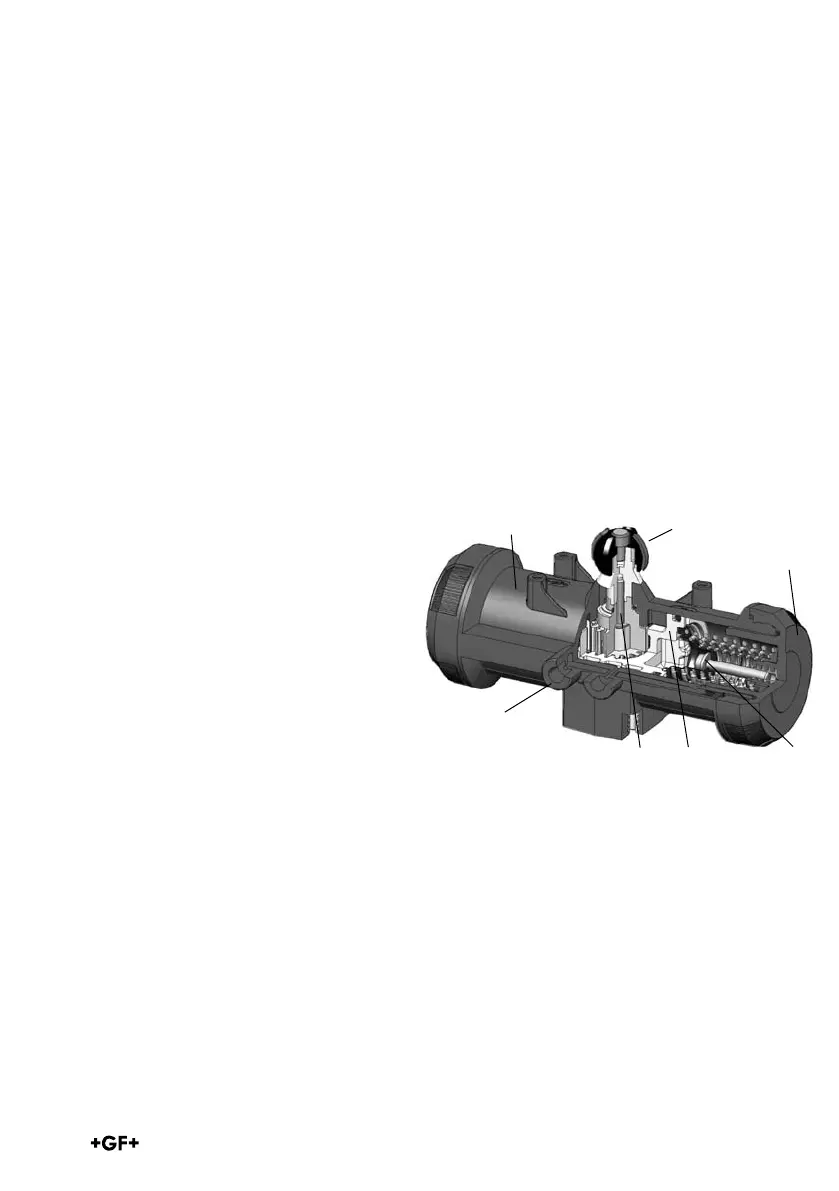

1 Federdeckel
2 OptischeStellungsanzeige
3 Gehäuse aus PP-GF
4 Kolben mit Zahnstange
5 Ritzelwelle
6 Federpaket vorgespannt
7 Steuerluftanschluss Rp
1
/
8
“
!
V
§
$%
&
/
