GF PA11 - Montage de la Robinetterie

36
1
4
3
2
5
3a
open
close
Comment procéder lors du montage
sans commande manuelle
• Bienvisserlaplaqued’adaptationauservo
mécanismeaveclespincesdéjàfixées(veiller
àlapositiondelacame).
• Montagedumodulemultifonctionsurlerobinetà
bille sans interrupteur de fin de course intégré.

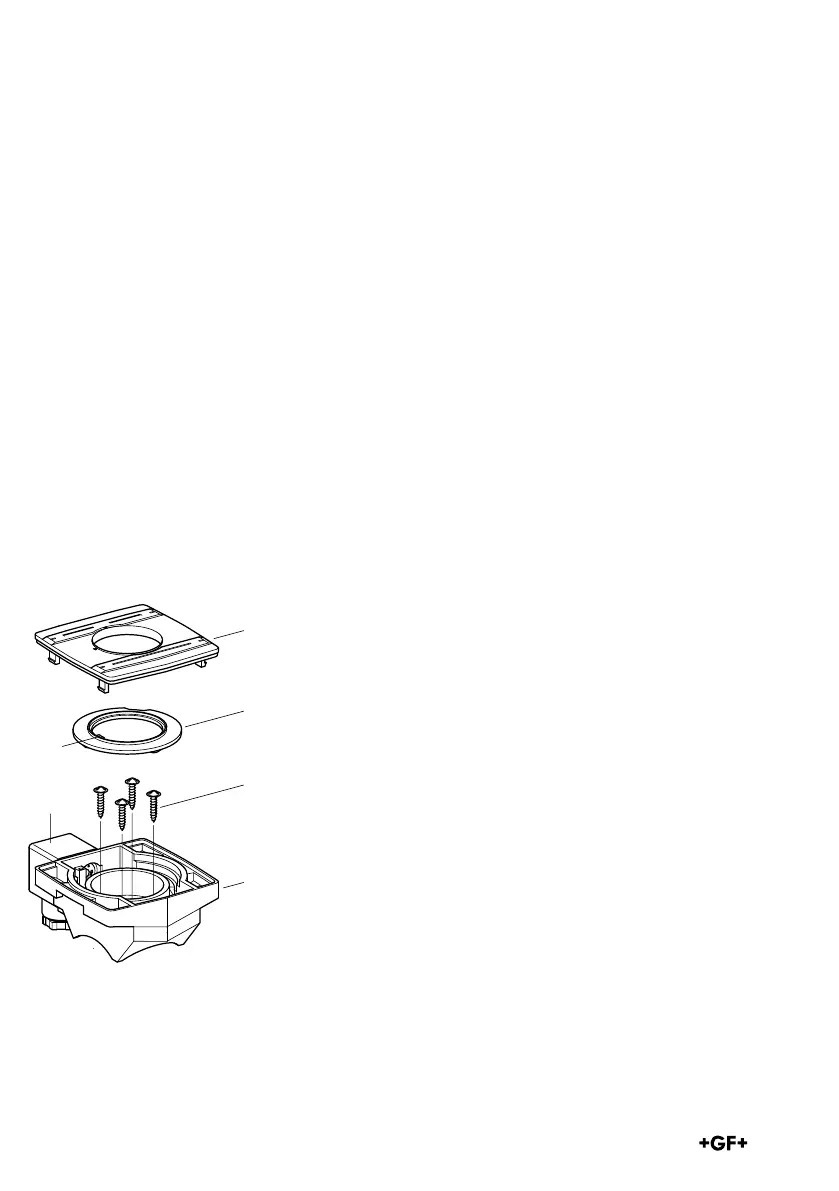

1. Boîtier
2. Couvercle du boîtier
3. Rondelle de commande* avec came
de commande 3a
4. Vis
5. Connecteur3P+Econformémentàlanorme
DIN EN 175301-803*
(précédemment DIN 43650)
  *Uniquementpourlemodulemultifonction
avec microinterrupteur prémonté
• Retirerlecouvercleduboîtier.
• Lemodulemultifonctionpeutêtremontéen
position de bille ouverte ou fermée sur le
robinetàbilledetype546
6. Montage de l’ensemble
de la robinetterie
Les servomécanismes pneumatiques PA11 et PA21
peuventêtremontéssurlesrobinetsàbilledetype546.
Grâceàlapièced’accouplementcorrespond
ante et le choix de la plaque d’adaptation appropriée,
les servomécanismes peuvent être reliés au module
multifonction avec les pinces pré-montées. Selon la
fonction du servomécanisme FC, FO ou DA, veiller à ce
que la position du robinet corresponde à la position du
servomécanisme. Les différentes composantes sont
présentéesàlapage38etaccompagnéesd’uneexpli-
cation de montage, avec ou sans commande manuelle.
