11. Caractéristiques techniques du
module multifonction
Cemodulesertàlasignalisationélectriquede
lapositiondelavannedesrobinetsàbillede
type 546 Georg Fischer. Le module multifonction peut
êtredirectementvissésurlerobinetàbille.
Certification CE
Conformément aux directives 98/37/CE en matière de
machines (précédemment 89/392/CEE), les présents
servomécanismes/robinets ne sont pas considérés
comme des machines mais peuvent être montés dans
une installation considérée comme une machine.
Nous précisons formellement que la mise en service
est interdite tant qu’il n’a pas été constaté que cette
machine (installation) dans laquelle ces produits sont
montés, correspond aux dispositions 98/37de la CE en
matière de machines.

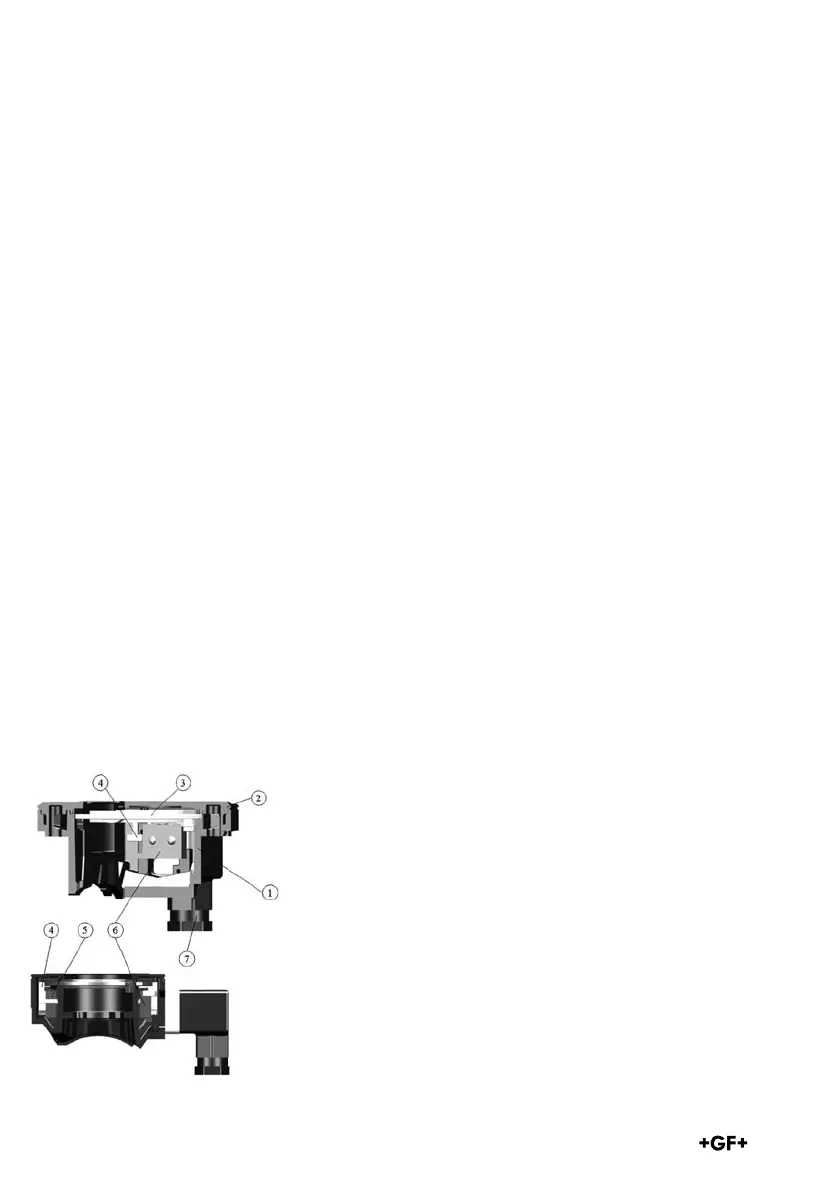

Montage du module multifonctions,
y compris indicateur de position
1 Boîtier
2 Couvercle du boîtier
3 Rondelle de commande
4 Fixation de l’interrupteur
 5 Microinterrupteur«OUVERT»
 6 Microinterrupteur«FERME»
 7 Connecteur3P+Econformémentàlanorme
DIN EN 175301-803
(précédemment DIN 43650)
8 Joint
