43

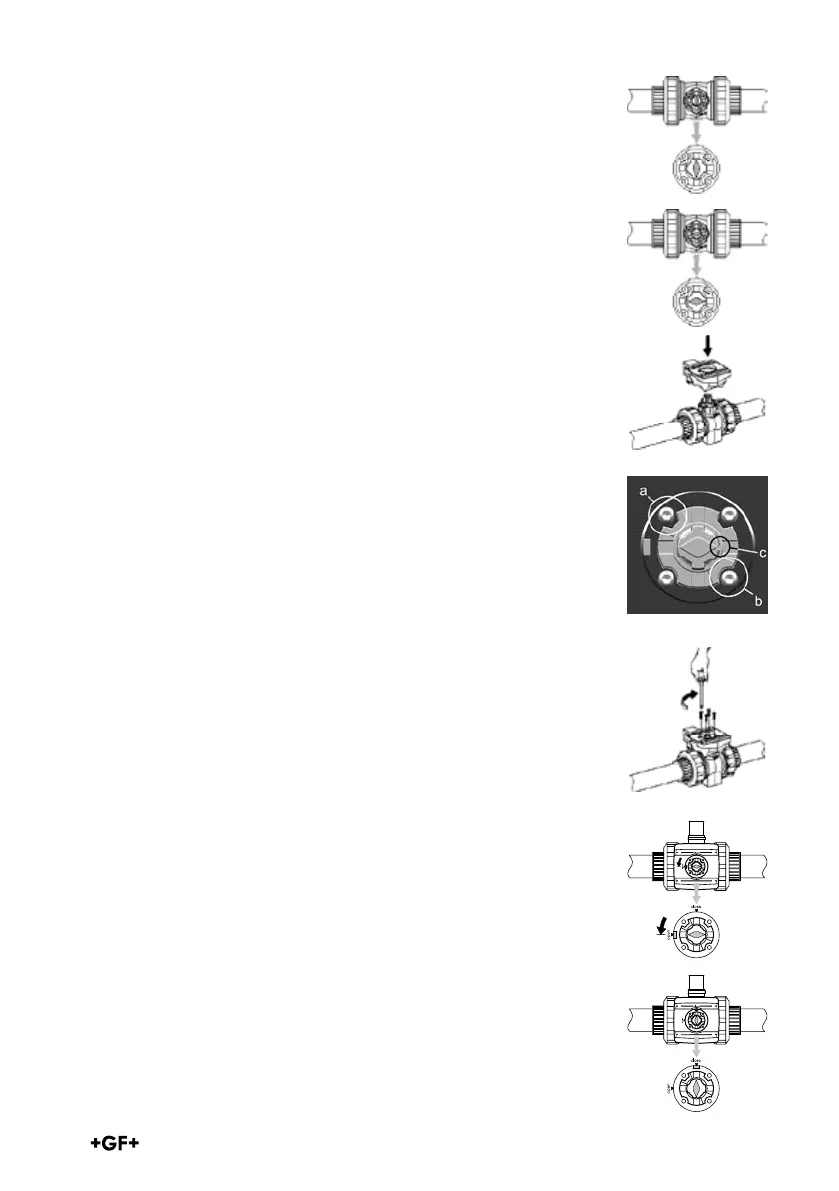

A Positiondupivotrobinetàbillefermée
B Positiondupivotrobinetàbilleouverte
• Placezlemodulemultifonctionsurlerobinetàbille
• Veilleràlaconformitédescontours!
Considérez les contours carré (a) ou rond (b) ainsi que
la position de la rainure asymétrique (c) du pivot.
• Serrezles4visprémontées(Torx).Aprésent,le 
module multifonction est relié solidement au robinet
 àbille.
Mettez la came de commande (3a) dans la
position correspondante.
Robinetàbillefermé
Robinetàbilleouvert
A présent, le module multifonction est prêt pour le
montage du servomécanisme. Voir (6.0)
