11. Technische Merkmale des
Multifunktions-Moduls
Dieses Modul dient zur elektrischen Signalisierung der
Ventilstellungen von Georg Fischer Kugel hähnen Typ
546. Das Multifunktions-Modul ist direkt auf den Kugel-
hahn aufschraubbar.
CE-Kennzeichnung
Gemäss Maschinenrichtlinien 98/37/EG (vormals
89/392/EWG) gelten diese Antriebe/Armaturen nicht als
Maschine,könnenjedochineineals
Maschine geltende Installation eingebaut werden.
Wir weisen ausdrücklich darauf hin, dass die Inbe-
triebnahme so lange untersagt ist, bis festgestellt
wurde, dass diese Maschine (Anlage), in die diese
Produkte eingebaut werden, den Bestimmungen der
EG-Maschinenrichtlinien
98/37/EG entspricht.

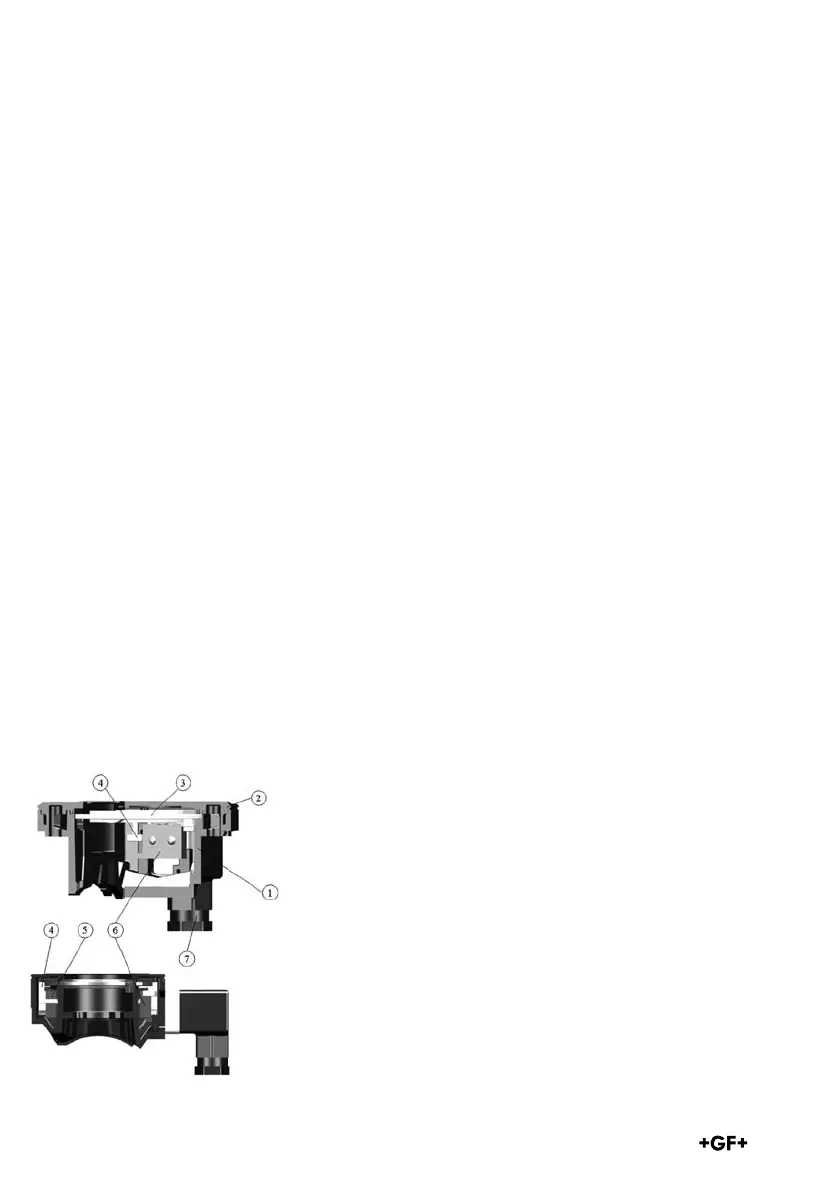

Aufbau des Multifunktions-Moduls
inklusive Rückmelder
1 Gehäuse
2 Deckel
3 Schaltscheibe
4 Schalterhalter
5 Mikroschalter«AUF»
6 Mikroschalter«ZU»
7 Gehäusestecker 3P + E
nach DIN EN 175301-803
(ehemals DIN 43650)
8 Dichtung
