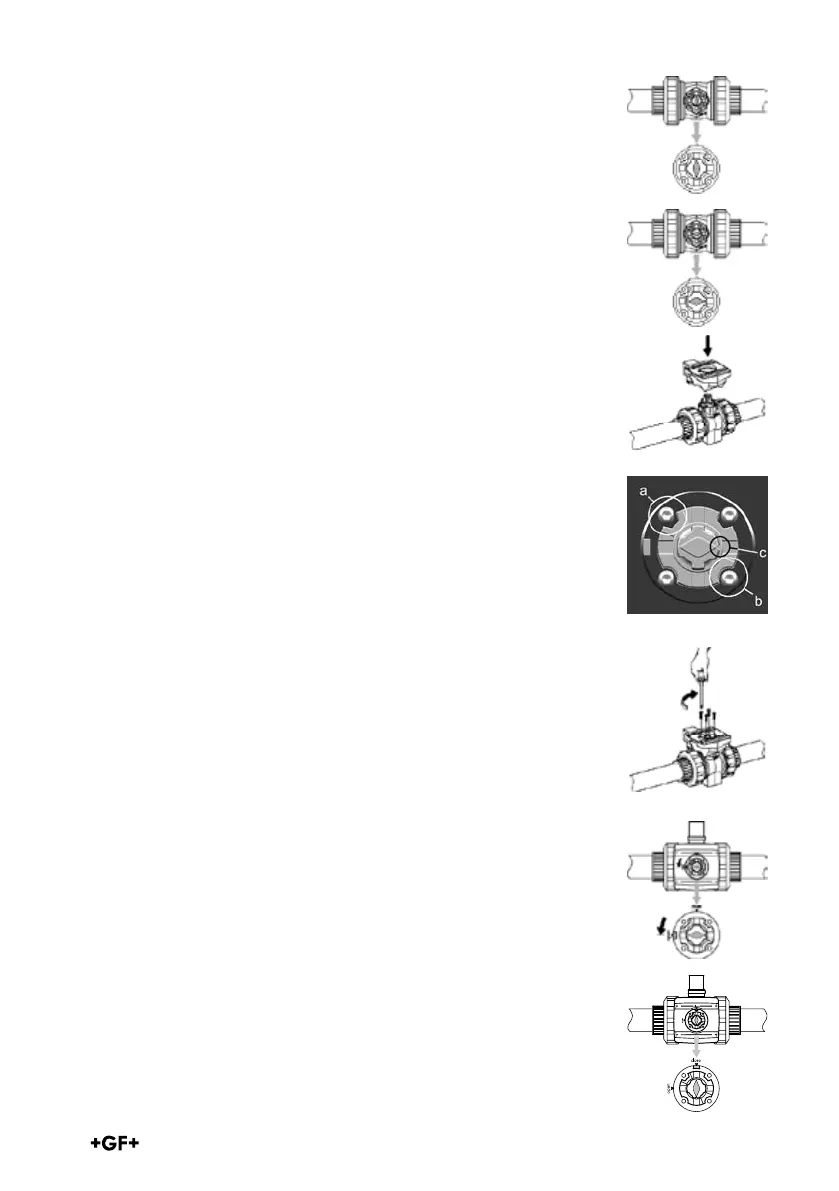

A Zapfenstellung bei geschlossenem Kugelhahn
B Zapfenstellung bei geöffnetem Kugelhahn
Setzen Sie das MF-Modul auf den Kugelhahn
Auf Übereinstimmung der Kontur achten!
Achten Sie dabei auf die eckige (a) bzw. runde (b) Kon-
tur sowie die Position der asymmetrischen Aussparung
(c) des Zapfens.
Ziehen Sie die 4 vormontierten Schrauben (Torx) an.
Das MF-Modul ist nun fest mit dem Kugelhahn
verbunden.
Bringen Sie den Schaltnocken (3a) in die ent sprechende
Position.
Bei geöffnetem Kugelhahn
Bei geschlossenem Kugelhahn
Das MF-Modul ist jetzt für die Montage
des Antriebes bereit: siehe (6.0)
